杆端球铰螺纹连接球形关节接头

　　这款杆端球形铰接接头在各类需要小角度补偿、错位容差的机械联动场景中使用十分普遍，常见于自动化设备的连杆传动、车辆操纵拉杆、工装夹具的可调支撑、液压气动管路的浮动连接工位。它的核心作用是在两根带外螺纹的杆件之间建立可小幅偏转的铰接约束，既传递轴向的拉压载荷，又允许两端杆件存在一定角度偏差，抵消安装过程中产生的孔位同轴度误差，避免硬连接在设备运行受振动、机架形变时出现螺纹根部应力集中、杆件别劲弯折的问题。

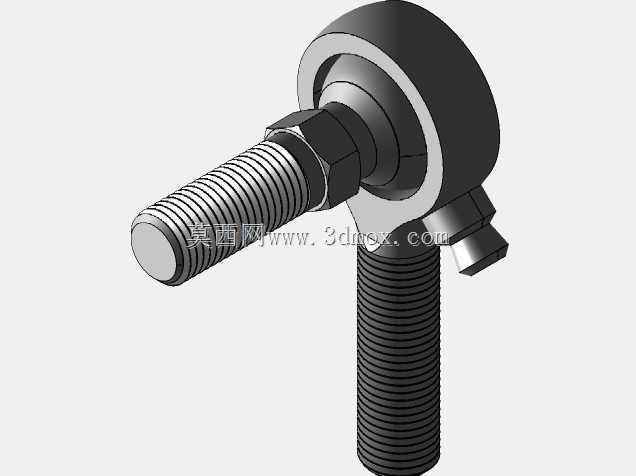

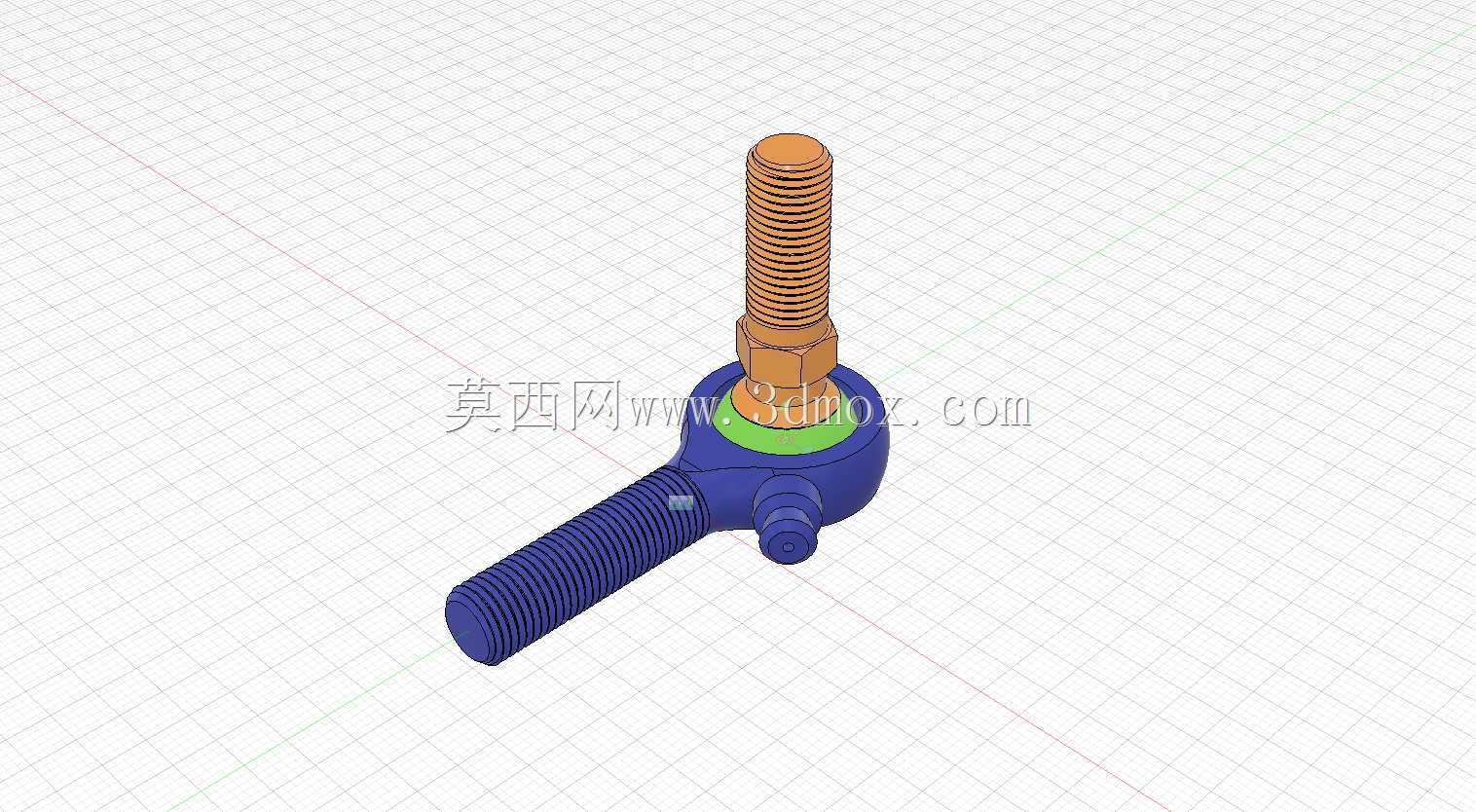

　　从结构组成来看，接头主体为一体式球座壳体，内部包覆球形铰芯，球芯一端延伸出带全牙外螺纹的杆段，壳体侧方垂直方向同样加工出外螺纹连接柱，两个螺纹轴呈正交布置，可分别对接两侧的调节杆件。球座开口位置设置锁紧注油结构，既可以在装配完成后通过锁紧件限定球芯的转动阻尼，也预留润滑点位，长期往复摆动时可补充润滑脂，降低球头配合面的磨损速率。球头与球座的配合面采用全包覆式接触，相比开口式冲压杆端关节，它的径向承载能力更强，能承受一定的侧向冲击载荷，不会在受偏载时出现球头从座体脱出的失效情况。

　　建模过程中首先完成球座壳体的内腔球面拟合，保证球芯装入后球面贴合面积达到设计要求，避免局部点接触造成压痕磨损；两端外螺纹段的长度、公称直径按照常用连杆调节行程设定，螺纹末端预留倒角，方便装配时旋入配对螺母或杆件内螺纹。壳体外侧的加强凸台围绕球芯外圈布置，在不额外增加整体外形体积的前提下提升球座的结构刚性，侧向螺纹根部做圆角过渡，消除应力集中断面。

　　安装边界方面，两个正交螺纹端的旋合长度需要保证至少达到螺纹公称直径的1.2倍，才能在满额定拉压载荷下不出现螺纹滑牙；球头的允许摆角范围控制在常规杆端关节的标准区间内，安装时不可强行超角度掰动，否则会造成球座端口胀大、配合间隙超差。整体装配后两端杆件的轴线交点恰好落在球头球心位置，运动过程中铰接点不会出现额外的窜动，连杆传动的行程精度可以得到稳定保证。这类接头在调试阶段还可通过两端螺纹的旋入深度微调连杆总长度，补偿零部件加工累积误差，在多连杆同步机构里能大幅降低现场装配的对位难度，减少返修配焊的工作量。
