相机三脚架B型球形1/4英寸螺纹安装座

　　这款B型球形安装座是摄影支撑系统中极为常见的转接部件，末端采用1/4英寸标准螺纹，主要用于相机机身与三脚架、云台、车载支架或桌面固定座之间的快速连接。在实际外拍、演播室布光、运动相机车载固定以及监控设备临时架设场景中，这类底座承担着承载与定位的核心作用，既要保证设备安装后不松动、不偏转，又要兼顾拆装效率，因此结构上对螺纹配合、球面接触和底座贴合度都有较高要求。

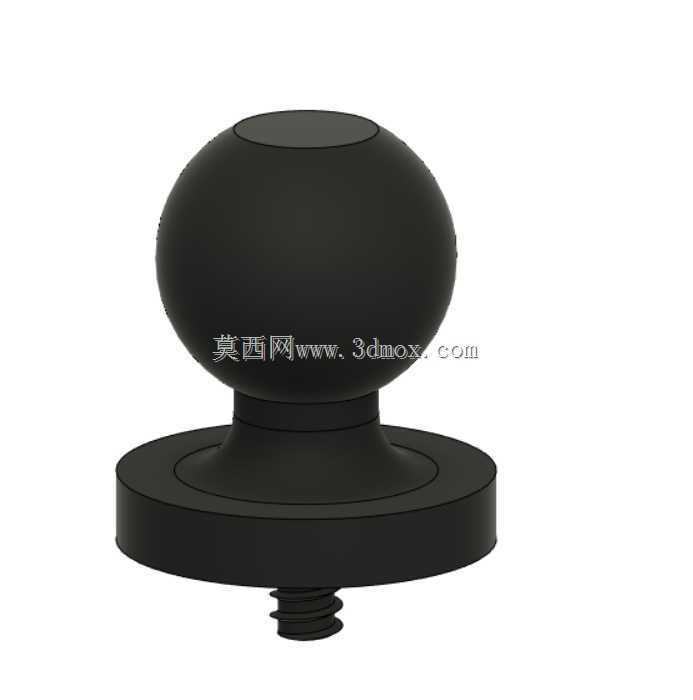

　　从结构布局看，零件自上而下由球形头部、过渡颈部、圆盘法兰底座和底部螺纹柱四段组成。球形头部采用饱满的椭球造型，直径明显大于颈部，这种设计并非单纯为了外观，而是为了与配套的B型抱夹或球头夹座形成大面接触——夹持时夹爪包覆球面，依靠摩擦力锁止任意角度，球头越饱满，可调角度范围越大，锁紧后的抗扭转能力也越强。颈部做了收腰处理，给夹爪留出开合与摆动空间，避免球头在大角度俯仰时与夹座发生干涉。

　　中部圆盘法兰是整个零件的安装基准面，底面要求平整，装配时与支架台面或云台上表面完全贴合，通过增大接触面积来分散相机重量带来的压强，防止长期受力后底座压痕或倾斜。法兰边缘做了轻微倒角，既去除锐边便于手持拧装，也避免装配时刮伤配合件。底部螺纹柱为1/4英寸通用相机螺纹，这是摄影器材领域沿用多年的接口标准，螺距与牙型需严格匹配相机底部螺孔，建模时螺纹段长度要控制在合理范围：过短则啮合牙数不足、受冲击易脱扣，过长则可能顶死相机螺孔底部导致无法贴合法兰面。螺纹根部与法兰交接处建议保留退刀槽或小圆角，既方便实际加工时刀具退出，也能降低应力集中，避免拧紧时根部断裂。

　　建模过程中，球面与颈部、颈部与法兰之间的过渡曲面需要保证G2连续，渲染时才能呈现均匀的高光过渡，这对后续做阳极氧化、喷塑或橡胶包胶等表面处理的外观评估很关键。尺寸链上要重点核对三个边界：球头直径需与所选夹座的夹持孔径配套，法兰外径决定了安装孔位或粘接面的占用空间，底部螺纹规格则直接决定适配的设备范围。装配验证时，可将螺纹柱旋入标准相机螺孔，检查法兰面是否能无缝贴合，再将球头压入配套夹座做全角度摆动，确认无干涉、无松旷后，整套支撑转接结构才算满足使用要求。
