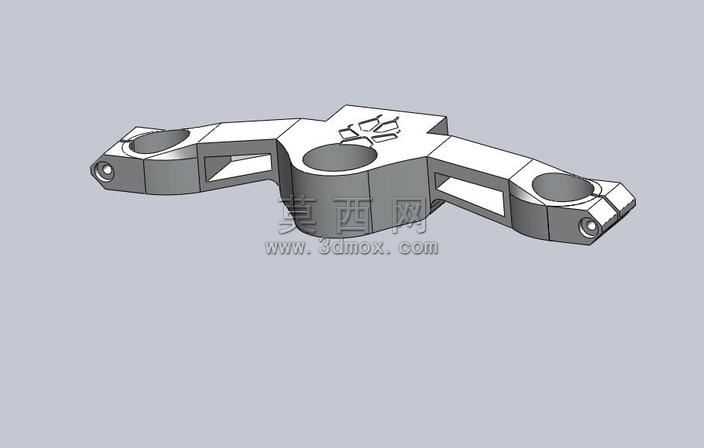

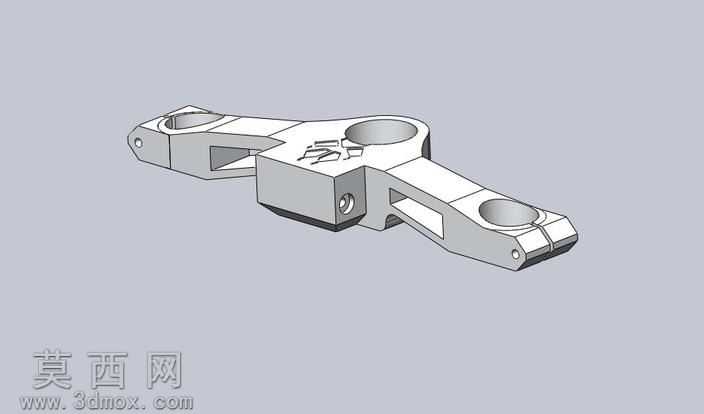

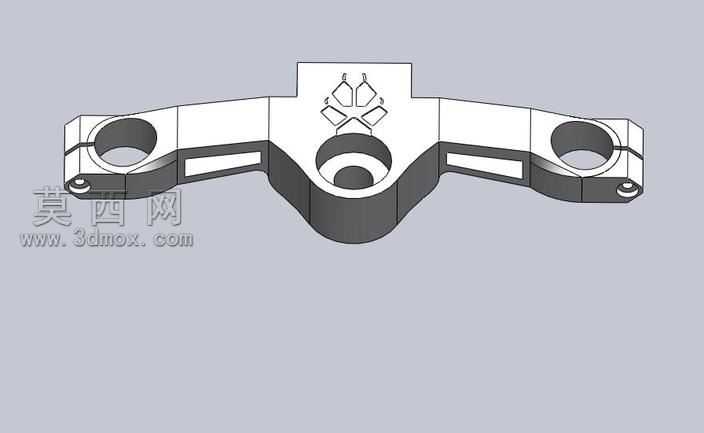

本作品为摩托车转向系统上部三夹锁紧固定结构,采用SolidWorks完成全参数化三维建模,建模过程严格遵循机械加工工艺逻辑,对零件的每一处结构细节都做了精准还原。整体建模以实体拉伸为基础,通过凸台拉伸构建主体承力框架,针对三处夹持孔位采用旋转切除与拉伸切除结合的方式完成内孔加工特征制作,孔位端部的开槽结构通过薄壁切除实现,用于配合螺栓完成锁紧动作,保证与方向柱、车把立管的过盈配合紧固效果。零件表面的加强筋结构采用筋特征命令生成,筋位厚度均匀过渡,在不增加整体重量的前提下大幅提升结构抗扭强度,避免车辆行驶过程中受冲击出现断裂变形。零件边角处全部做了圆角与倒角处理,既还原了实际机加工的去毛刺工艺特征,也避免应力集中问题,提升零件使用寿命。渲染阶段采用金属哑光漆材质,模拟铝合金锻造后的表面质感,对夹持孔内壁、螺栓安装孔做了轻微的粗糙度区分,还原机加工面与毛坯面的质感差异,渲染光源采用45度侧光搭配环境补光,清晰呈现零件的结构轮廓与棱角细节,同时保留了零件表面的标识刻印特征,通过包覆命令完成标识的凹凸效果制作,还原真实零件的标识细节。结构设计上,三处夹持孔呈三角分布,中间大孔径用于固定转向方向柱,两侧对称小孔用于固定车把立管,孔位同轴度、位置度公差在建模阶段通过几何约束严格控制,保证装配后车把与方向柱的垂直精度,主体连接臂采用变截面设计,受力较大的根部位置做了加厚处理,向两侧夹持端逐步平滑收窄,兼顾结构强度与轻量化需求。螺栓安装位设计了沉孔结构,保证螺栓安装后端面与零件表面齐平,避免突出部位干涉周边零部件装配,整体结构完全符合摩托车转向部件的实际装配与使用要求,可直接用于装配验证、工艺分析或3D打印样件制作。
------分隔线----------------------------
- 上一篇:油缸安装用L型加强筋转接固定支架
- 下一篇:带侧把手多孔装饰陶瓷花瓶设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.3 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2009,效果图,STL,其它,
- 软件分类 通用五金配件
