洛瓦托燃气切断电磁阀结构设计

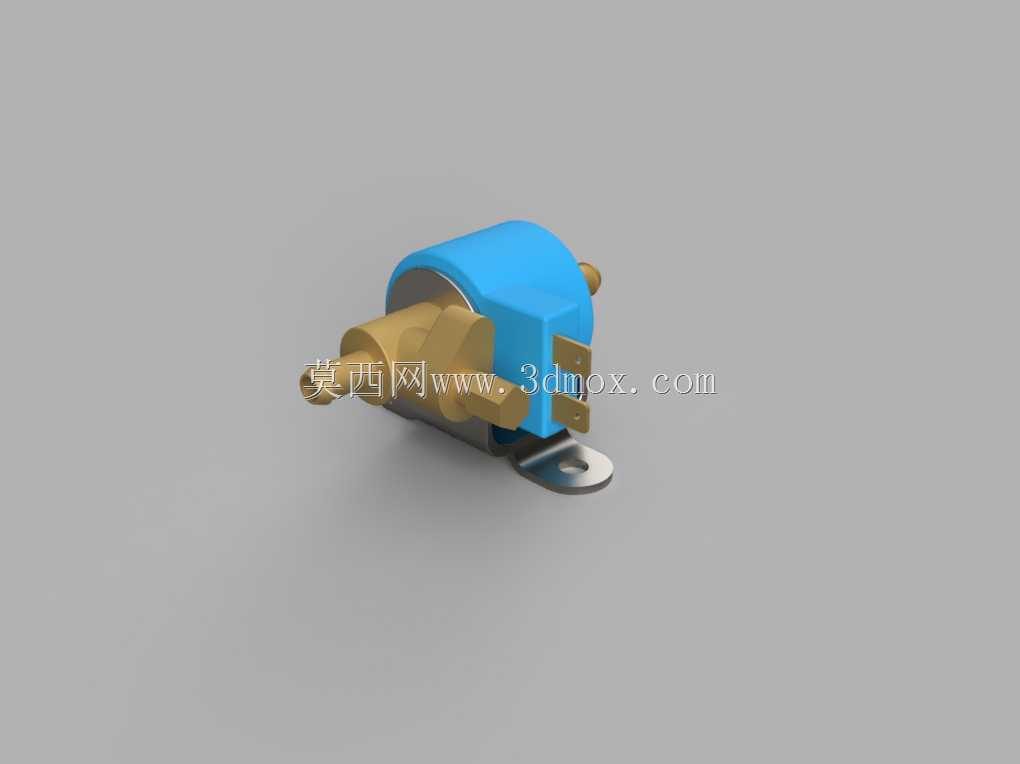

　　在车用燃气改装与小型液化石油气供给系统中，燃料通路的安全切断往往依赖一只结构紧凑、响应直接的电磁截止阀。该件以黄铜流道本体、蓝色塑封线圈和金属安装支架组合而成，两端采用插管式接口，适配橡胶软管或卡箍连接，常见于第一代LPG供气装置中，布置在减压器、滤清器或混合器之前，用于发动机停机、检修或异常工况下快速截断燃气流动。

　　阀体部分采用黄铜锻压或机加工成型，材料在燃气、微量油雾及潮湿环境下具有较好的耐蚀性和加工稳定性。流道呈转角布置，侧向接口与端部接口形成紧凑的L形通路，既减少整机布管时的直线占用，也便于在车架、发动机舱侧壁等狭窄空间内固定。接口端部保留倒刺或台阶结构，软管套入后可通过卡箍压紧，避免低压燃气工况下因振动造成松脱。入口与出口连接直径均按7mm边界建模，选型时可直接对照软管内径、接头间距和周边折弯半径进行干涉检查。

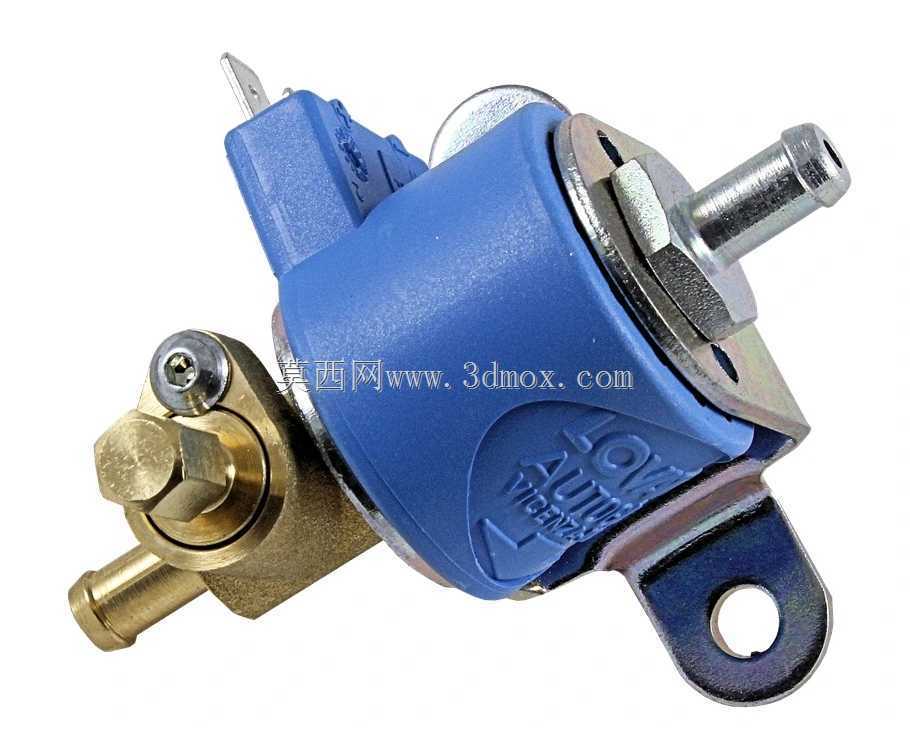

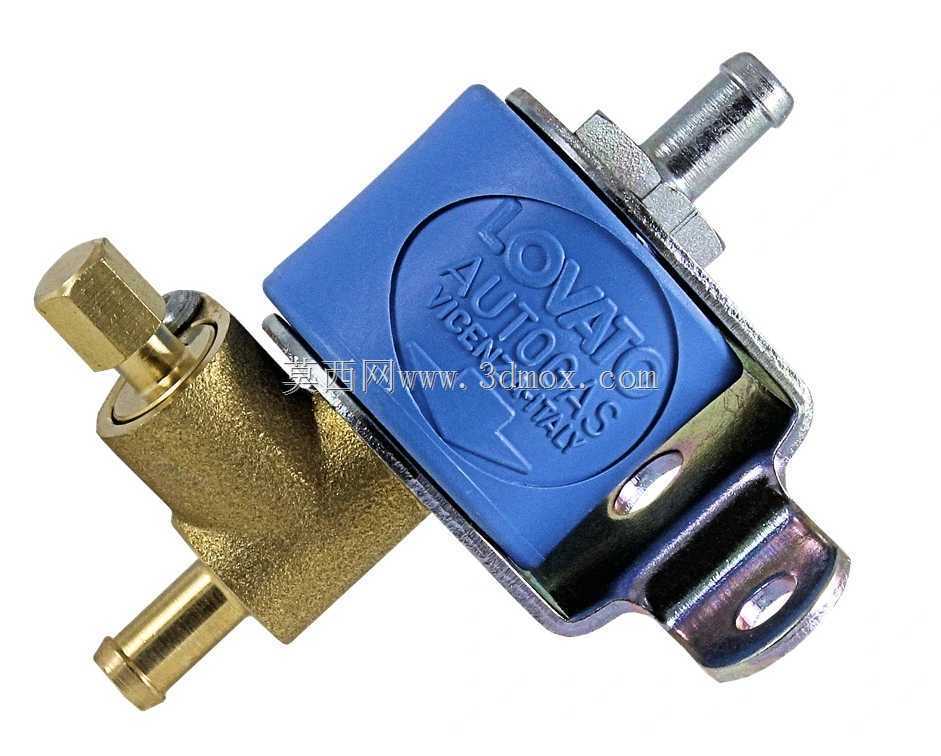

　　蓝色线圈组件是执行切断动作的核心。塑封外壳将绕组、铁芯腔与外部环境隔离，表面压印品牌与流向标识，装配时能够帮助工人确认管路方向，减少反接风险。线圈通电后产生电磁吸力，带动内部阀芯开启；断电时依靠弹簧或密封件复位，使燃料通路关闭。手动阀结构可在特定维护或应急场景下提供机械操作余量，线圈供电按12V车用电气系统匹配，接线端附近需预留插拔空间，并远离高温排气管和运动部件。

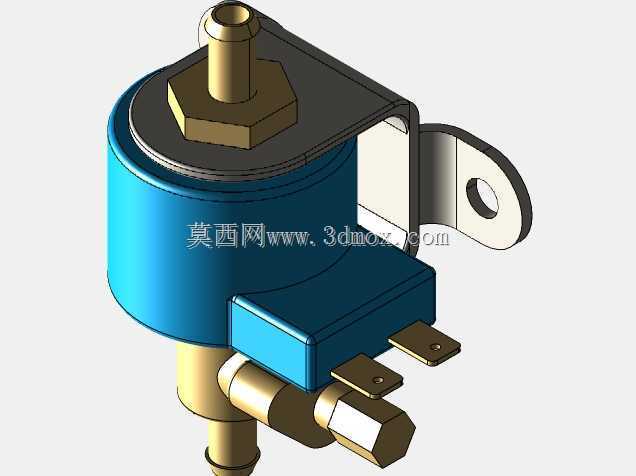

　　建模时应重点还原阀体六角调节部位、插管端部、线圈包封外形、支架折弯面及安装孔位之间的相对关系。金属支架从线圈侧延伸出带孔固定耳，孔位可用于螺栓固定，安装面需与车身或设备支架保持贴合；若支架悬空，长期振动可能引起线圈壳体受力或接头疲劳。外形包络不仅包括阀体和线圈本体，还应考虑两侧软管最小弯曲半径、接线插头拔取方向以及手动操作部位的扳手空间。

　　从功能验证角度看，该模型适合用于燃气供给系统布置、维修件逆向核对、教学演示和三维装配训练。流道中心线、接口高度、线圈宽度和支架孔位是布局设计中的关键约束；黄铜段与塑封线圈之间的分界线、紧固件位置和密封区域则影响后期拆解维护。实际装配中，阀件周边应保留散热和检修空间，固定面避免与发动机硬连接，软管走向不得形成拉扯，这样才能在振动、温度循环和频繁通断的使用条件下保持可靠切断。
