ColeHersee型工业电磁阀结构设计

　　该款ColeHersee型电磁阀属于电磁驱动的流体通断控制元件，在工程机械、车载液压系统、小型工业流体管路、农用设备油路控制场景中应用十分广泛，核心作用是通过电磁线圈得电失电产生的电磁吸力，驱动阀芯完成管路通路的开启与截断，替代人工手动阀操作，可接入设备电控系统实现远程自动化通断控制，适配低压油路、气路、小口径水液管路的开关控制需求。

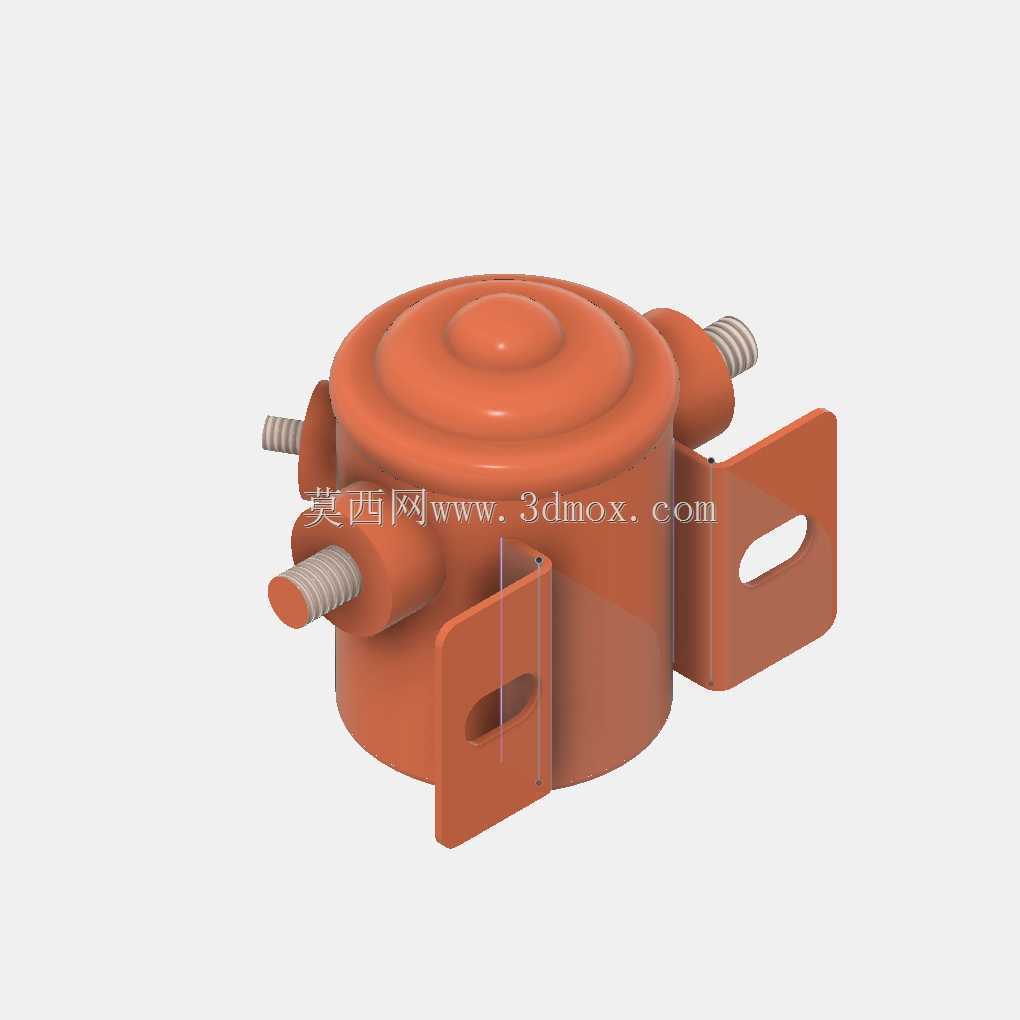

　　从结构设计逻辑来看，该阀体采用一体式圆柱型主腔体布局，顶部做多层阶梯凸起的端盖压合结构，既可以容纳内部电磁线圈、复位弹簧与动铁芯组件，阶梯式的压边结构也能提升端盖与主腔体的连接密封性能，避免管路内介质从腔体拼接位置出现渗漏。阀体侧向伸出的三个带外螺纹的管路接头，采用标准外螺纹接口设计，可直接对接同规格的硬管、软管接头，无需额外转接配件，接头根部做加厚凸台处理，降低管路安装拧紧过程中接头根部出现应力断裂的风险。

　　阀体两侧对称延伸出L型安装支架，支架上开设长圆形腰型安装孔，这种孔位设计的优势在于安装时可以在小范围内调整固定孔的对位公差，不需要严格保证安装机架上的螺栓孔位绝对间距匹配，大幅降低现场安装的对位难度；支架与主阀体采用一体化成型结构，相比分体焊接的支架，整体抗振性能更强，在车载、工程机械这类持续存在振动的工况下，不会出现支架焊缝开裂、阀体移位的问题。

　　外形尺寸方面，该电磁阀整体轴向宽度以两侧支架外沿为最大边界，径向高度从底部安装面到顶部端盖最高点为整体高度边界，三个侧向外螺纹接头的伸出长度预留了足够的扳手操作空间，安装管路接头时扳手不会和阀体主腔体、安装支架发生干涉。设计过程中需要重点把控的边界条件包括：安装时腰型孔对应的固定螺栓规格要和孔宽匹配，阀体两侧支架下方需要预留不小于接头直径的走线、走管空间，三个管路接口对接时要保证管路对中，避免侧向应力长期作用在接头上导致螺纹变形。

　　该电磁阀的结构设计兼顾了密封可靠性、安装容错性与抗振性能，没有多余的复杂外露结构，外部壳体做了包覆防护处理，可以适配多粉尘、轻度溅水的户外作业工况，内部电磁组件完全封闭在腔体内部，避免外界杂质进入铁芯配合面导致阀芯卡滞，在常闭型通断控制场景下，复位弹簧可以在电磁线圈失电后快速推动阀芯复位截断管路，响应速度可以满足常规工业设备的油路、气路开关控制要求，建模时完整还原了支架腰孔、接头螺纹、顶部端盖阶梯的所有细节特征，可直接用于设备管路布局的干涉校验、安装工位的空间模拟以及选型适配参考。
