双头开口扳手14mm17mm手动五金工具

　　该双头开口扳手针对现场装配、设备检修与常规紧固件拆装场景构建，两端分别对应14mm与17mm两种公制六角螺母规格，可在不更换工具的情况下完成相邻常用尺寸螺栓的拧紧与松开作业。扳手整体采用细长直柄布局，两端开口方向相对杆身形成偏置，使扳口能够贴近法兰面、支架侧面或设备外壳等受限区域，减少操作时工具与周边零件的干涉。

　　从实际用途看，开口扳手适用于螺栓外露、轴向空间不足或套筒无法套入的位置。开口端可以从侧面横向卡入螺母，不必像套筒那样沿螺栓轴线方向套入，因此在管路支架、电气柜安装、轻型机械装配以及日常维修中都比较常见。双头结构把两种高频尺寸集中在一件工具上，能够减少工具切换次数，也便于随身携带。

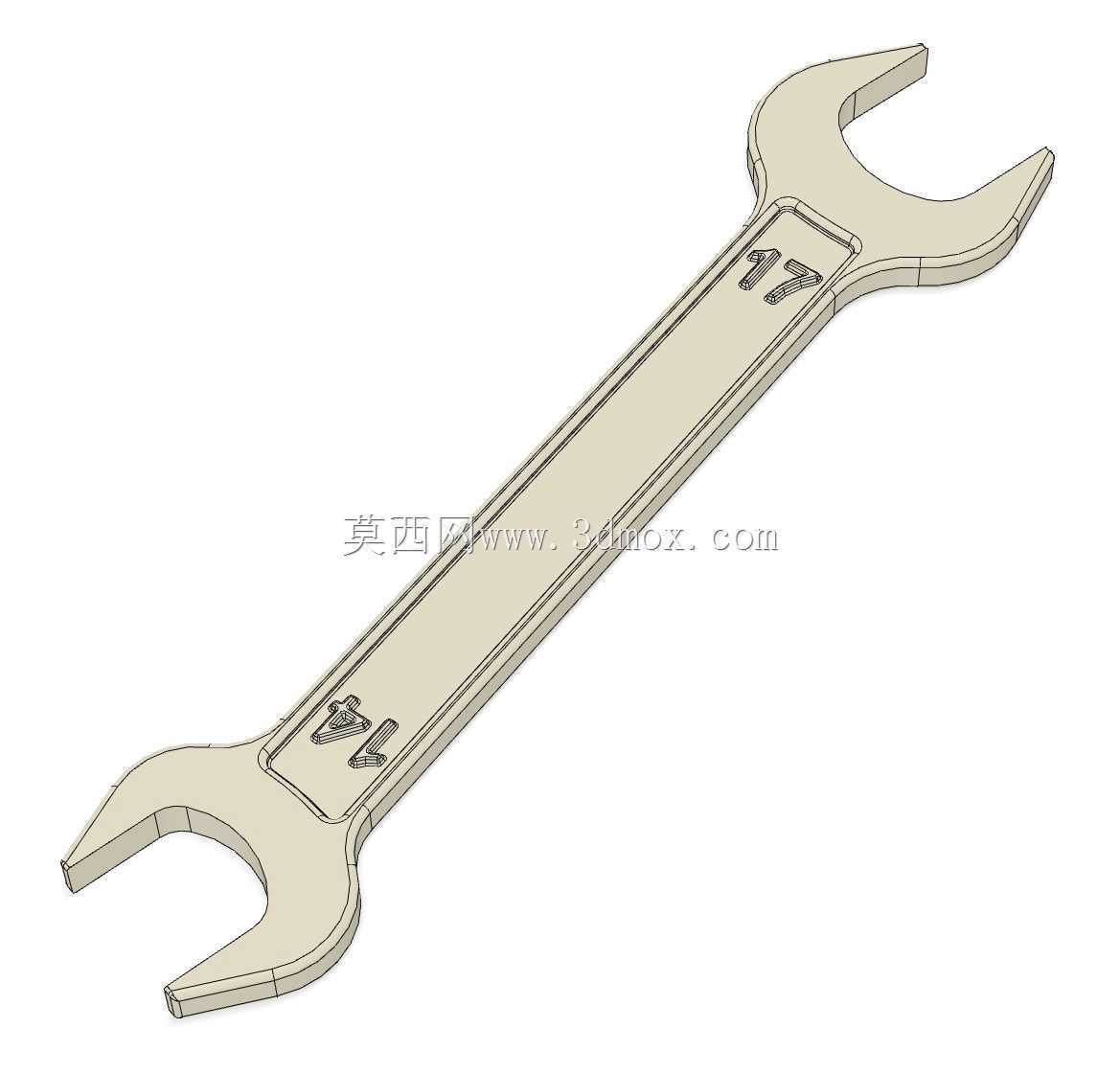

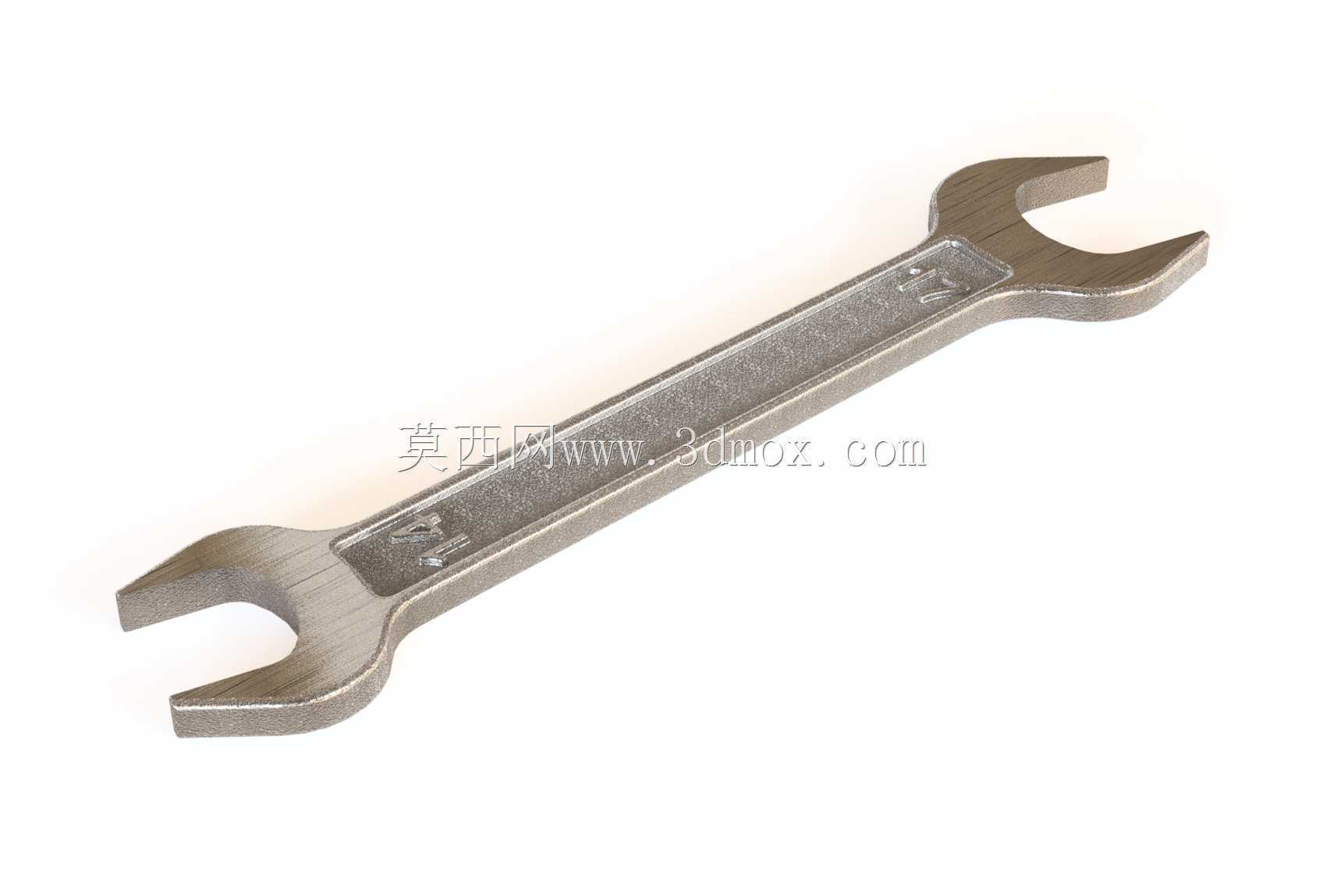

　　模型在外形上还原了扳手杆身的长条形承力截面、两端U形扳口以及头部与手柄之间的过渡区域。杆身中部较窄，靠近头部逐渐加宽，这种轮廓符合手动扳手受力传递特点：拧紧时扭矩主要通过扳口两夹持面作用于螺母六角面，杆身承担弯曲与扭转载荷，头部过渡区则需要避免截面突变造成应力集中。开口内侧两平行工作面与六角螺母侧面接触，设计时需保证开口宽度、夹持深度和喉部让位之间的平衡；开口过宽会降低配合精度，过深则可能影响头部强度，喉部空间不足又会妨碍螺栓或螺杆穿过。

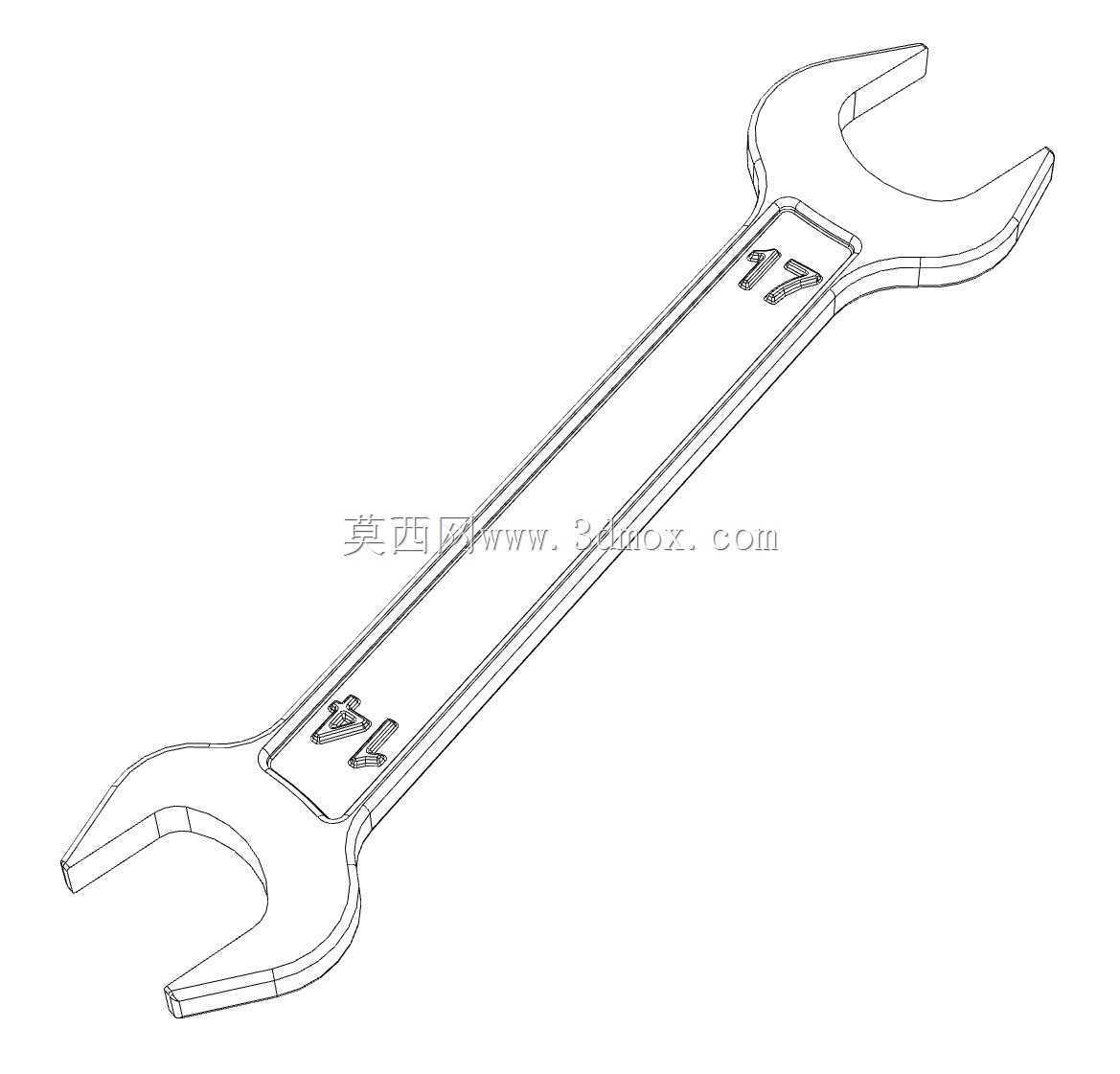

　　尺寸边界方面，该件属于长杆类手动工具，三维布置时主要关注总长、头部最大宽度、扳口开度以及杆身厚度。装配验证中，可将扳手放入数字样机的维修空间内，模拟手部握持、旋转角度和连续摆动范围，检查头部是否会被邻近管路、线缆或机加工面阻挡。由于两端规格不同，头部轮廓也存在差异，干涉检查时应分别对14mm端和17mm端进行旋转扫略，而不能只按单一外轮廓判断。

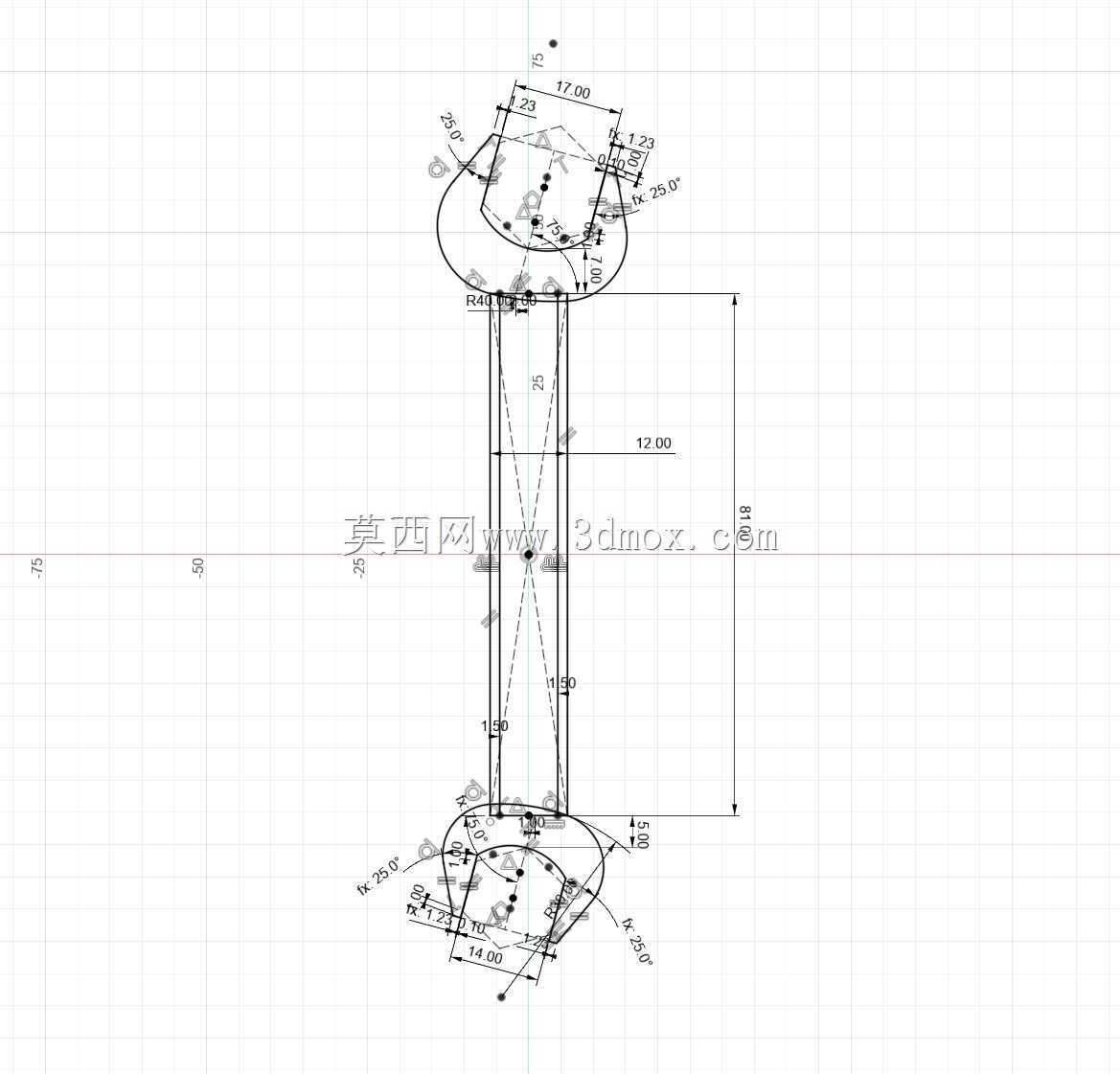

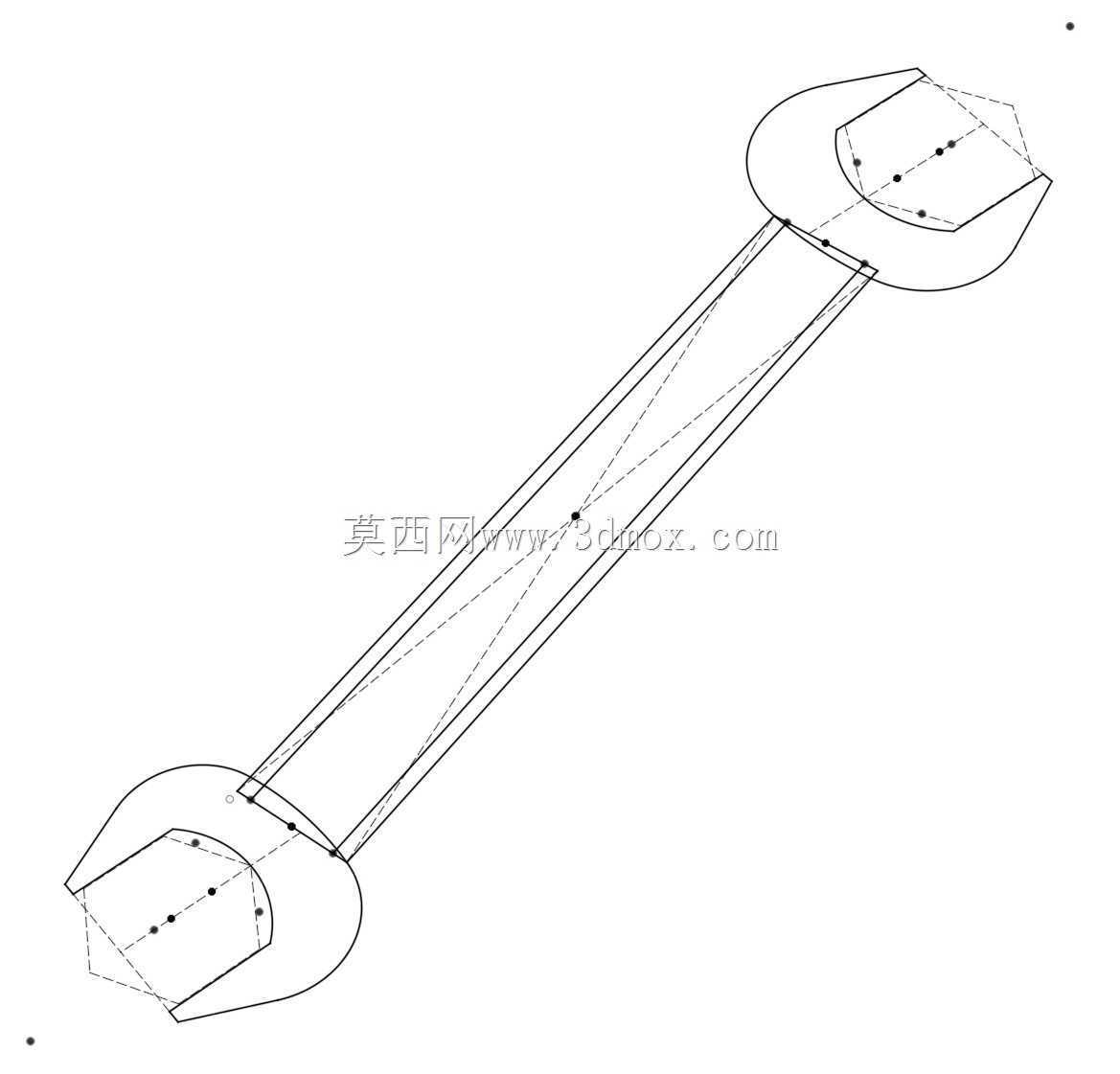

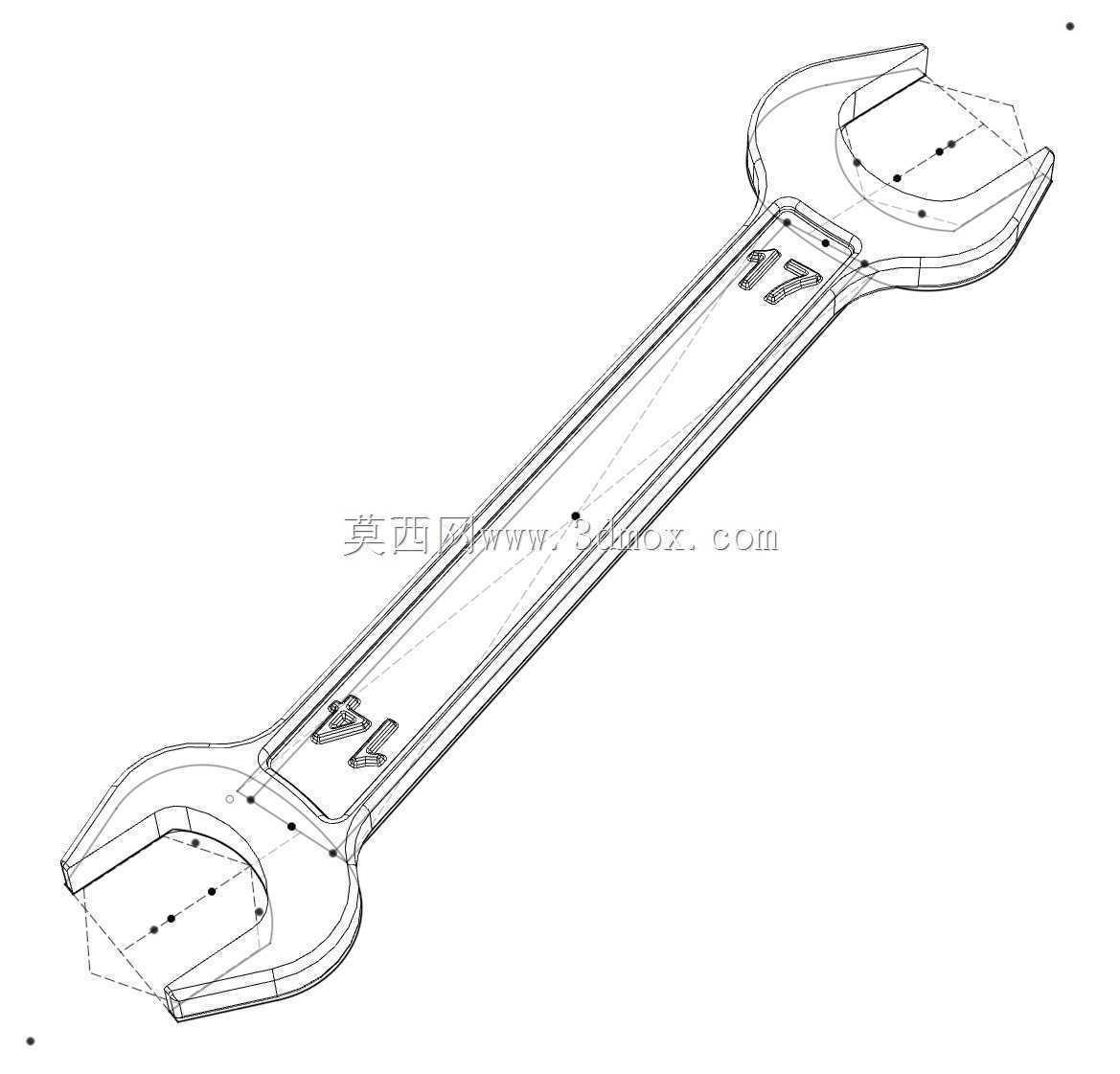

　　建模思路上，可先依据扳手平面轮廓绘制杆身与两端头部外形，再通过拉伸形成主体厚度；扳口区域按六角螺母对边尺寸建立夹持面，头部外缘做圆弧过渡，杆身表面可增加浅凹槽或标识区域以表现真实工具的成型特征。参数化处理时，宜将开口尺寸、头部长度、手柄宽度、厚度和过渡圆角作为可变参数，这样在派生其他规格时，能够保持结构逻辑一致。对于需要3D打印验证或教学演示的场景，还应检查扳口薄壁区域、头部最小壁厚以及长杆方向的打印摆放方向，避免演示件在受力演示时出现不合理断裂。

　　该模型适合用于五金工具结构展示、维修工位空间校核、手动工具原理讲解以及装配工艺沟通。它不追求复杂机构运动，重点在于通过清晰的外形、扳口配合关系和长杆受力形态，帮助设计者理解开口扳手在真实设备维护中的使用边界。
