设备面板弧形管状安全拉手结构

　　该结构为一种两端固定的弧形管状拉手，常见于工业控制柜、检测设备外壳、移动台车、机床防护门以及需要人工启闭或推移的箱体类设备上。其核心作用是在人员操作设备时提供稳定握持点，使开门、抽拉、推移、维护检修等动作具有明确受力位置，同时避免手直接接触钣金边缘、门缝或运动部件。

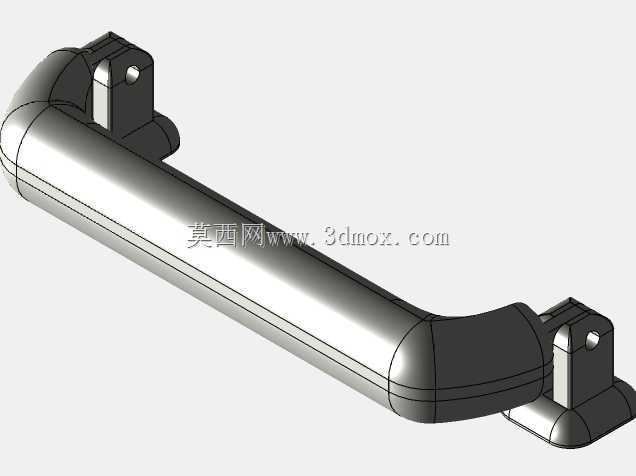

　　从整体形态看，握持段采用长条形圆管结构，截面连续圆润，手掌包覆时接触面积较大，局部压强较低。管体两端向安装基面方向平滑弯折，并通过带底座的连接座与面板或门板固定。相比直杆式拉手，弧形过渡能够减少端部应力集中，也能让手指在握持时避开安装面，形成必要的握持间隙。端部连接座外形较为宽厚，底部设有贴合安装面的平面，适合通过螺钉从座体或背板方向锁紧。

　　设计时需要优先确认安装边界。拉手总长应与门板或设备侧壁的可用空间匹配，两端安装座中心距决定钻孔位置；管体中心到安装面的距离则决定手握空间，间隙过小会使指关节贴靠面板，间隙过大又会增加扳动时的弯矩。对于频繁开启的防护门，连接座根部应保留足够壁厚，并在弯管与座体衔接处设置圆滑过渡，避免长期侧向受力后出现裂纹。若用于移动设备，拉手还需承受整机拖拽或转向时的冲击载荷，固定孔位应避开薄板薄弱区，必要时在背板增加补强板或使用压铆螺母。

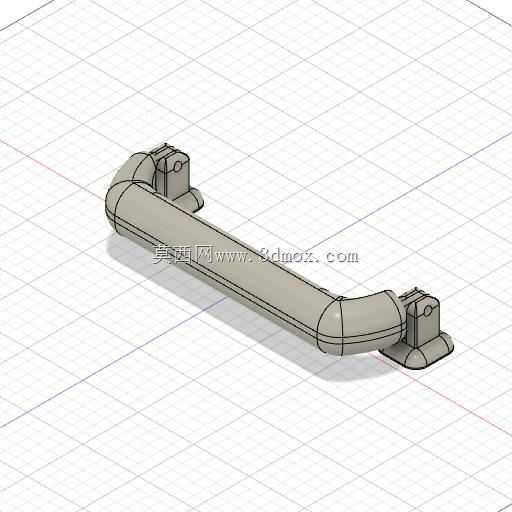

　　建模过程中，圆管主体可通过扫掠方式生成，先建立握持段与两端弯转段的连续路径，再以恒定圆形截面成型，保证管壁外观一致。端部座体需要单独构建安装平面、螺钉孔、定位轮廓以及与管体相接的包覆区域。两座位通常呈对称布置，可在完成一端结构后按握持中心镜像，再根据实际门板方向校核孔位和避让关系。圆角处理不应只关注外观，座体底部与面板接触处、管体转弯内侧、螺钉孔周边均需结合成型工艺和受力路径设置合理过渡。

　　在实际选型中，这类拉手适用于需要简洁外观和可靠抓握的场合。圆管形式便于清洁，表面可根据设备环境采用喷塑、镀铬、尼龙包覆或不锈钢处理；若处于油污、粉尘较多的车间，应优先选择耐腐蚀且不易积存污物的外形。安装时还要保证拉手高度与人体施力方向一致，横向布置适合门板启闭，纵向或斜向布置则更适合设备推移。通过三维结构提前检查管体与门铰链、锁具、密封边及周边元件的干涉，可在加工前明确钻孔模板和装配顺序，减少现场返工。
