改装车用星形辐条合金轮毂结构设计

　　这套星形辐条合金车轮的三维结构，面向乘用车改装与赛道日使用场景展开，核心是在轮辋容胎空间、制动避让和辐条刚性之间找到可落地的平衡。轮辋规格取18英寸口径、10英寸宽度，偏距ET-6，孔距按5×100布置，中心孔CB56.1，这套边界直接决定了装车后轮缘相对翼子板的外扩量，也对应大负值偏距下轮毂轴承力臂增加的校核需求——建模时需要把接地点到轮毂安装面的力臂、转向节极限转角下的轮胎扫掠空间一并纳入装配检查，避免满打方向时胎壁蹭到内衬或拉杆。

　　从功能上看，车轮不只是承载轮胎的环形件。轮辋槽底要保证轮胎拆装时胎唇能落入深槽，凸峰结构负责在低胎压工况下防止胎唇脱圈；轮盘中部的安装面承担螺栓预紧力的传递，五个螺栓孔周围的材料厚度与沉台过渡，直接影响夹紧面的压应力分布。模型中央保留了与中心孔对应的定位凸台，装车时中心孔与轴头配合承担径向定位，螺栓则主要提供夹紧摩擦力，这种分工在赛用激烈驾驶中尤为关键。

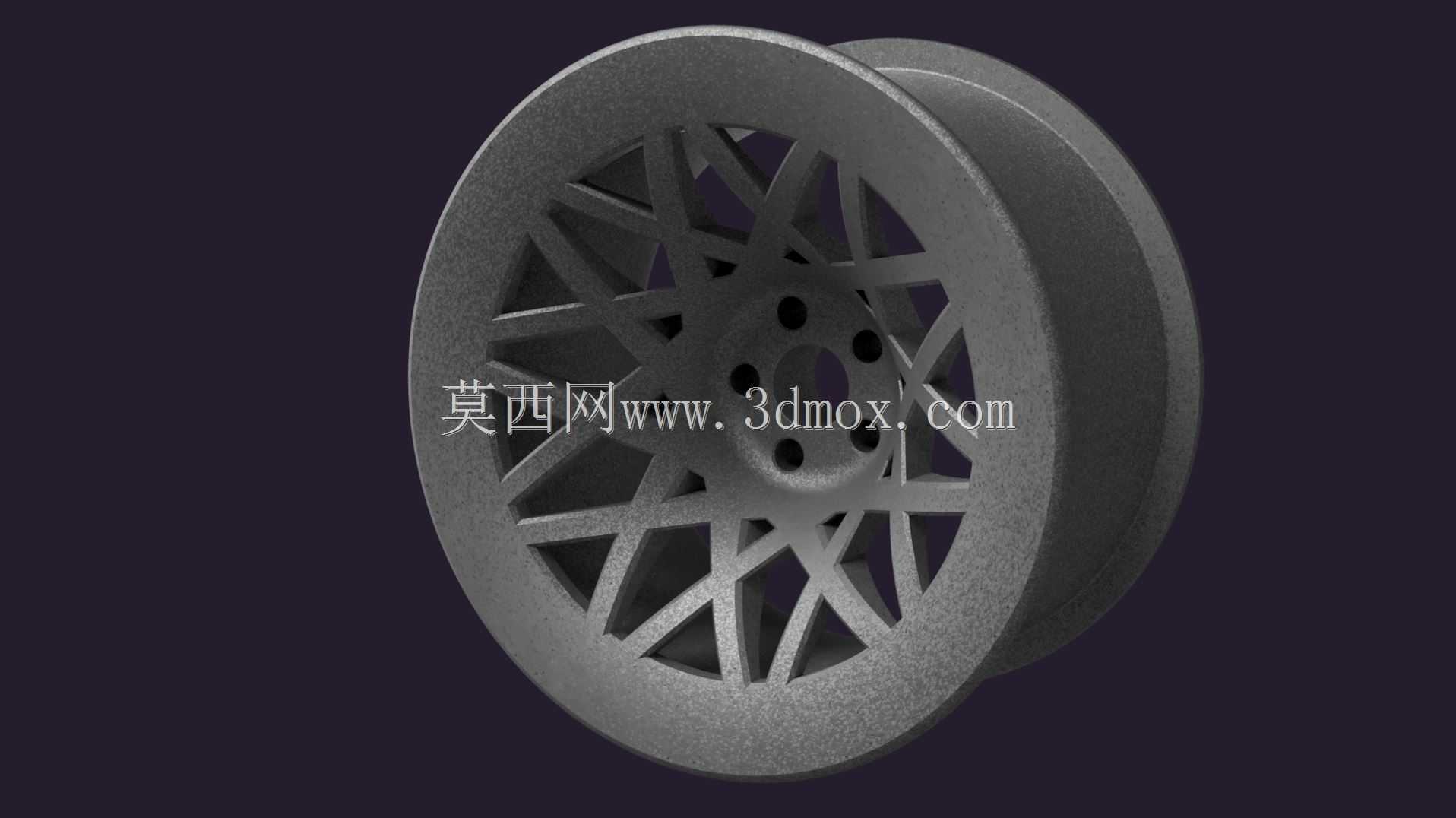

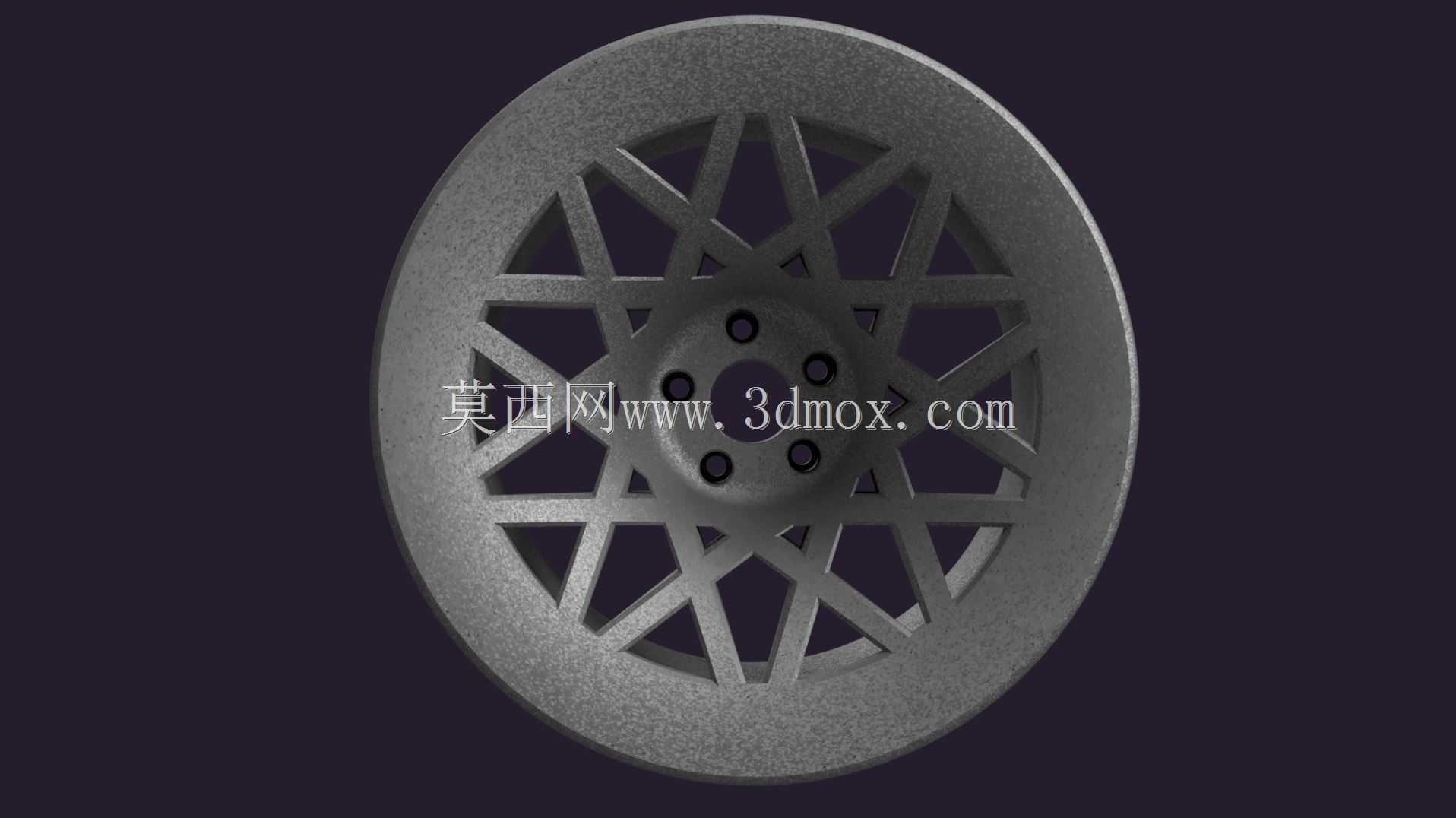

　　辐条采用交错星形的多分叉布局，是这套件外观与结构的重点。细长辐条从中心安装座呈放射状交织延伸至轮辋唇边，中间留出大面积镂空，一方面给多活塞卡钳和大直径刹车盘让出散热与避让空间，长直辐条之间的开放窗口能让行驶气流直接冲刷制动盘，带走热衰减；另一方面镂空削减了轮盘外侧的非簧载质量，对悬架响应和贴地性有实际意义。设计时不能只追求造型通透，每根辐条与轮辋的搭接根部都是弯曲应力集中区，模型在这些位置做了加宽圆角过渡，把轮辋环向刚度通过辐条均匀传到中心座，避免过坑时辐条根部出现裂纹源。

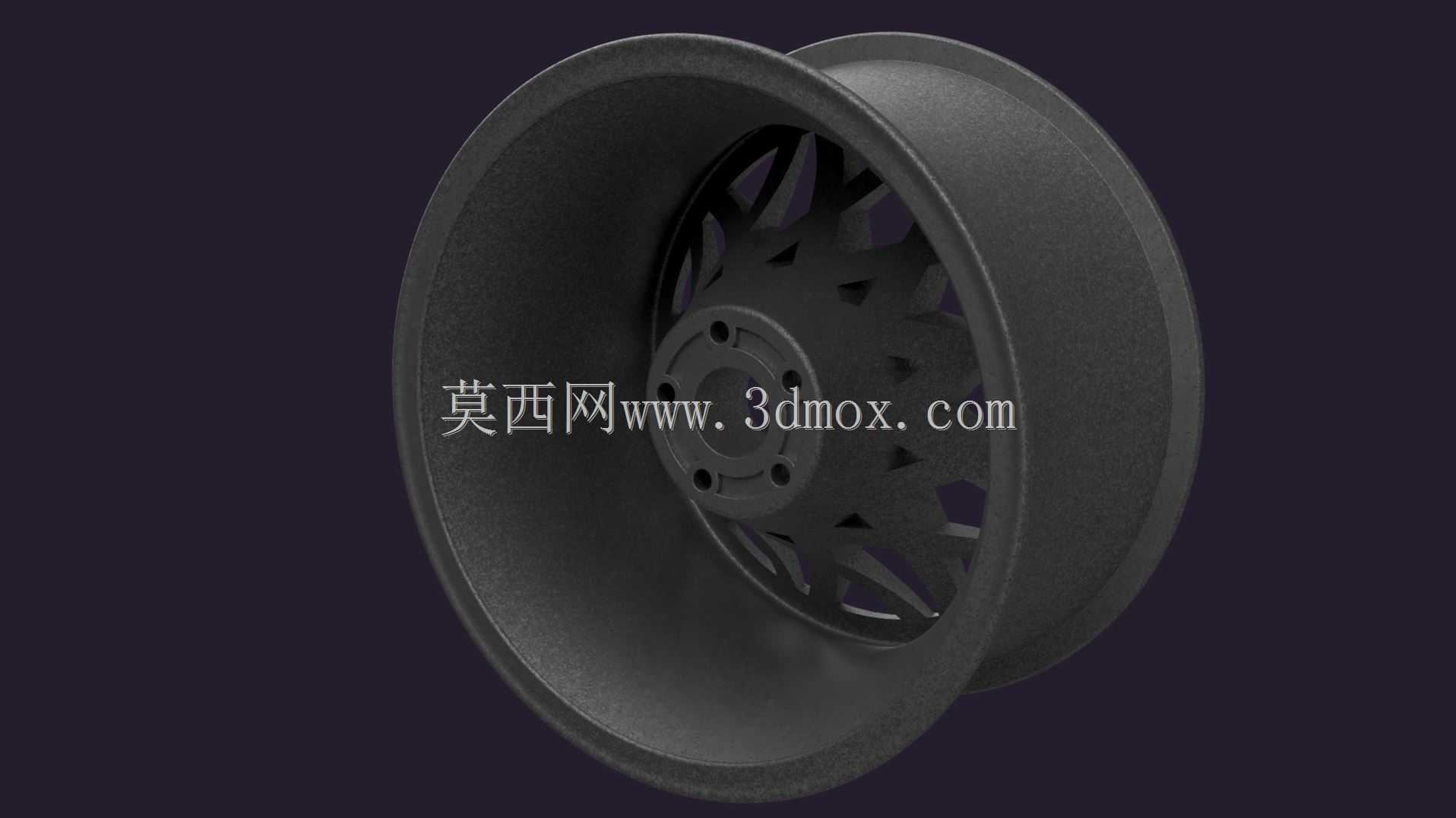

　　外形与安装边界上，轮辋内侧的桶深要容纳刹车卡钳轮廓，建模时需以轮毂轴线为基准，把卡钳最大外圆和轴向位置做干涉包络检查；气门嘴孔位选在辐条窗口对应的槽底位置，方便充气操作又不破坏辐条受力带。轮缘采用标准的凸缘轮廓，兼顾轮胎匹配通用性与路边蹭擦时的抗变形能力。整体材质按铸造铝合金思路设定，轮盘背面预留了平衡块粘贴与敲装空间，中心盖区域做了沉台收纳。

　　对结构设计从业者而言，这类件的建模价值在于把造型曲面和工程约束同步推进：先锁定孔距、中心孔、偏距、轮宽这些硬点，再围绕制动包络和轴承载荷布置辐条走向，最后用轮辋标准轮廓收口，外观的星形张力才能建立在可制造、可装车的基础上，而不是停留在渲染效果。
