车载圆形涡轮温度监测仪表结构

　　这款圆形温度监测表头主要面向改装车辆、试验台架以及动力舱状态监测场景，用于把油温、水温或涡轮相关温度变化集中呈现在驾驶人员可视区域内。表头采用短圆柱壳体加前端黑色防护圈的布置方式，正面刻度盘朝向驾驶员，尾部保留接线与传感连接接口，整体结构适合嵌入仪表台、中控面板或独立仪表支架中使用。

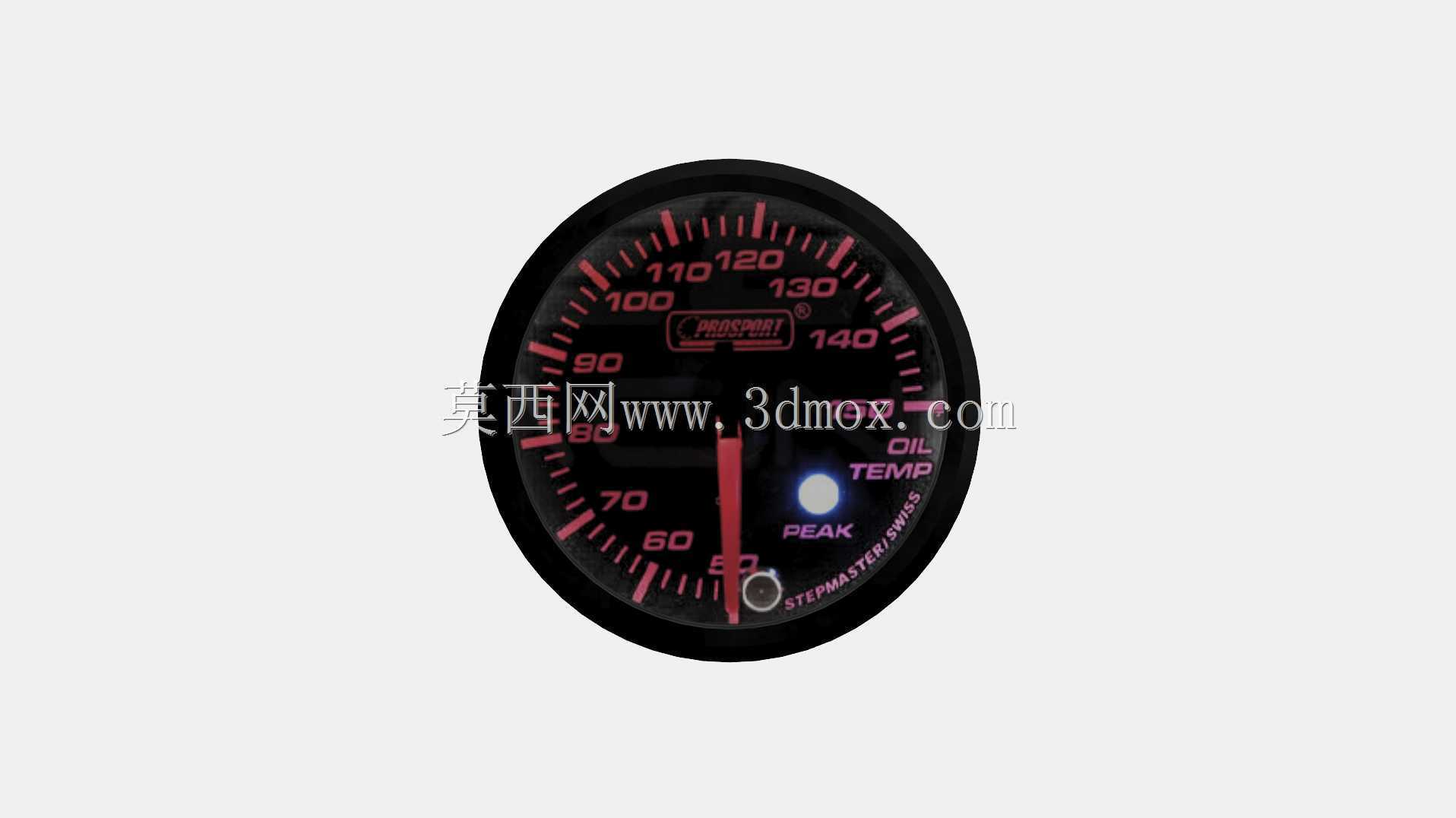

　　从实际装车角度看，这类温度表并不承担控制逻辑，而是作为直观反馈部件存在。车辆在高负荷行驶、赛道连续运行或台架耐久测试时，温度状态变化较快，驾驶员需要通过指针位置和刻度区间快速判断系统是否处于正常工作范围。表盘外圈设置红色警示刻度，红色指针与黑色盘面形成较强对比，夜间配合背光也能减少读数误差。模型中盘面贴图还原了温度刻度、单位标识和警示区域，便于在三维布局阶段评估视觉识别效果。

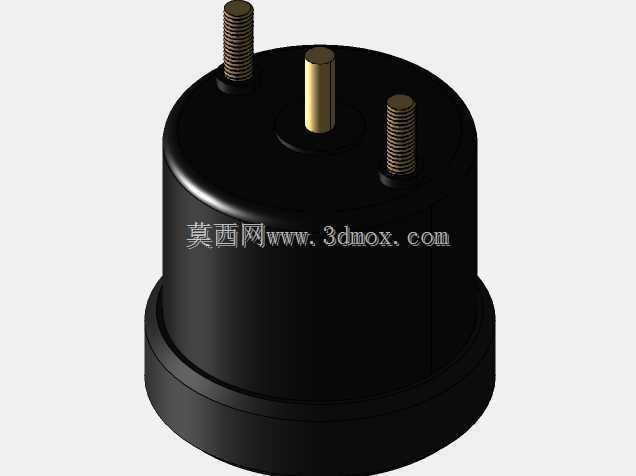

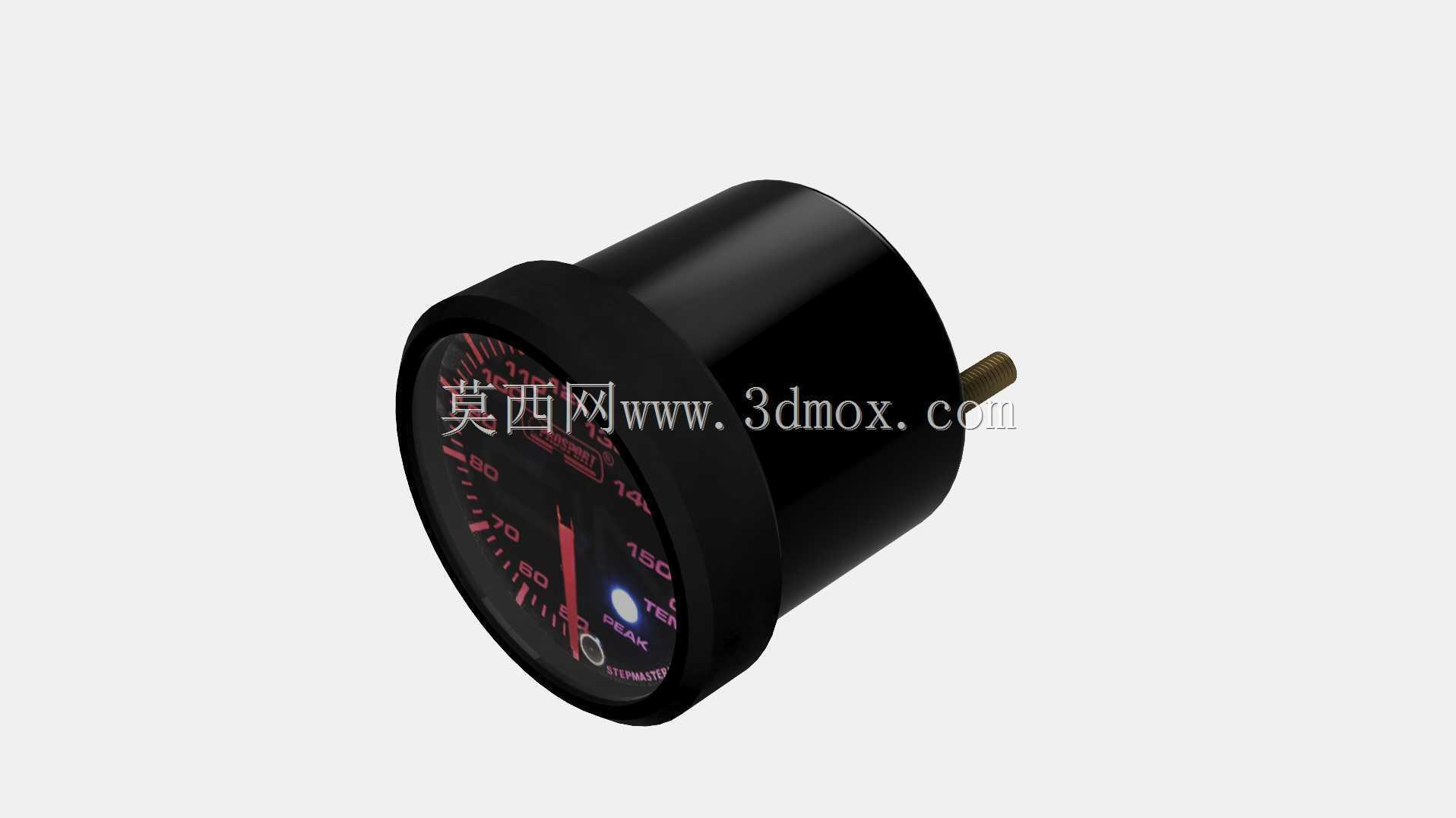

　　结构设计上，表头主体为圆筒形外壳，前端带有略大于筒体的黑色边框，安装时可利用该边框贴合面板表面，后部通过筒身穿过开孔，并依靠卡环、支架或压紧螺母固定。尾部伸出的连接端用于接入线束或温度信号链路，建模时需要在仪表台后方预留足够的插拔和折弯空间，避免线束被壳体、横梁或其他附件挤压。由于表头直径和轴向深度直接决定面板开孔尺寸，布置时不能只看正面外观，还要核对后方筒身长度、接头位置以及维护拆卸方向。

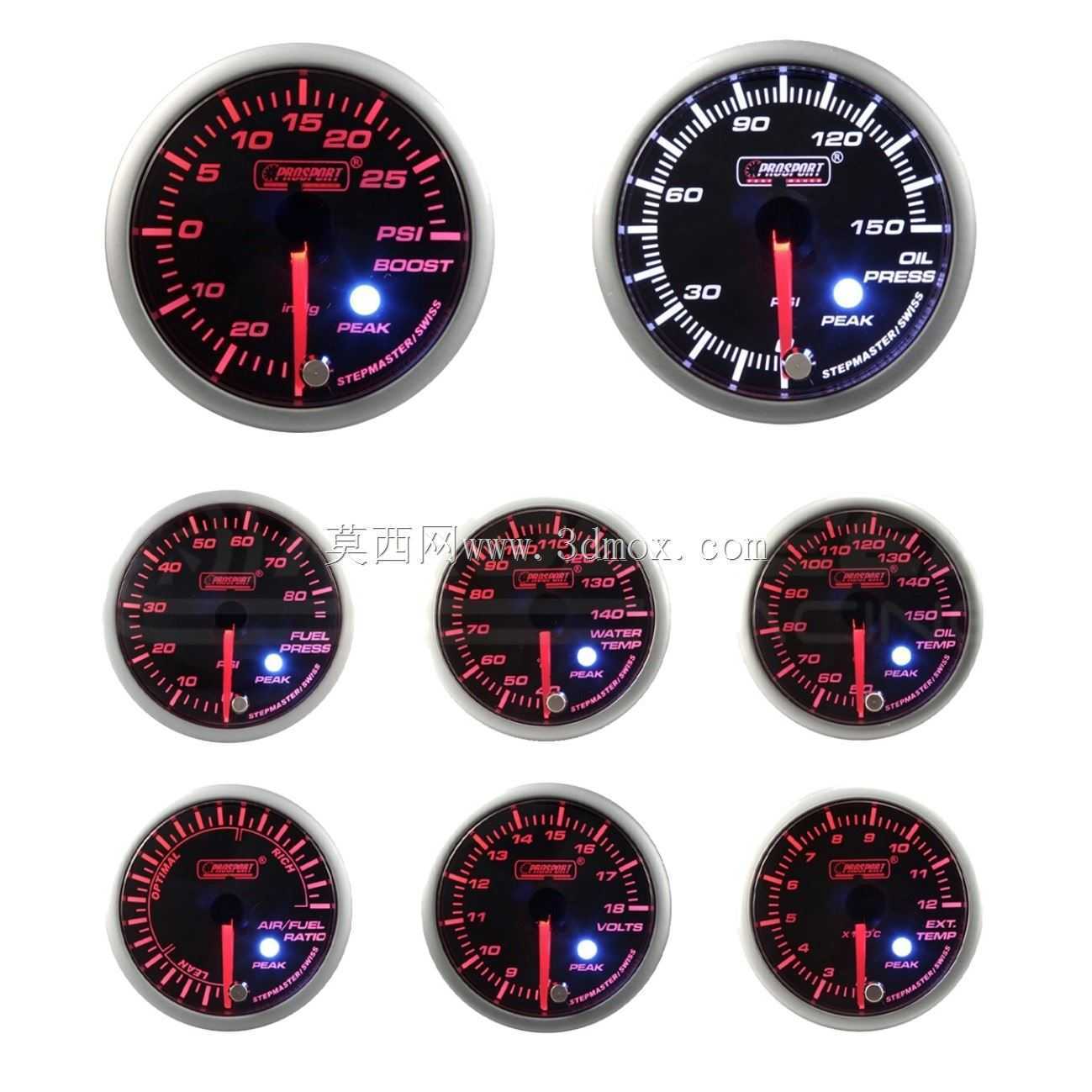

　　在整车仪表系统中，温度表通常与传感器、线束、照明回路和固定支架共同组成完整监测链路。三维结构建模重点不在复杂运动机构，而在安装边界、视读角度和周边干涉控制。表头轴线应尽量朝向驾驶员正常视线，正面不能被方向盘、挡把或装饰件遮挡；若多只仪表并列布置，还要保持表盘高度、间距和朝向一致，减少驾驶过程中的视线转移。

　　该模型对壳体、黑色前圈、表盘可视区域和尾部接头进行了实体化表达，适合用于仪表台开孔校核、改装面板方案确认、展示动画装配以及车用监测部件布局参考。工程使用时可围绕圆柱外径确定安装孔，围绕前圈外径确定面板贴合面，围绕尾部接头确定线束走向；若进入详细制造阶段，还需要进一步补充密封结构、固定卡簧、背光组件、接插件针脚和面板厚度适配关系，以保证实际装配后的稳固性与可读性。
