山地自行车全避震车架结构设计

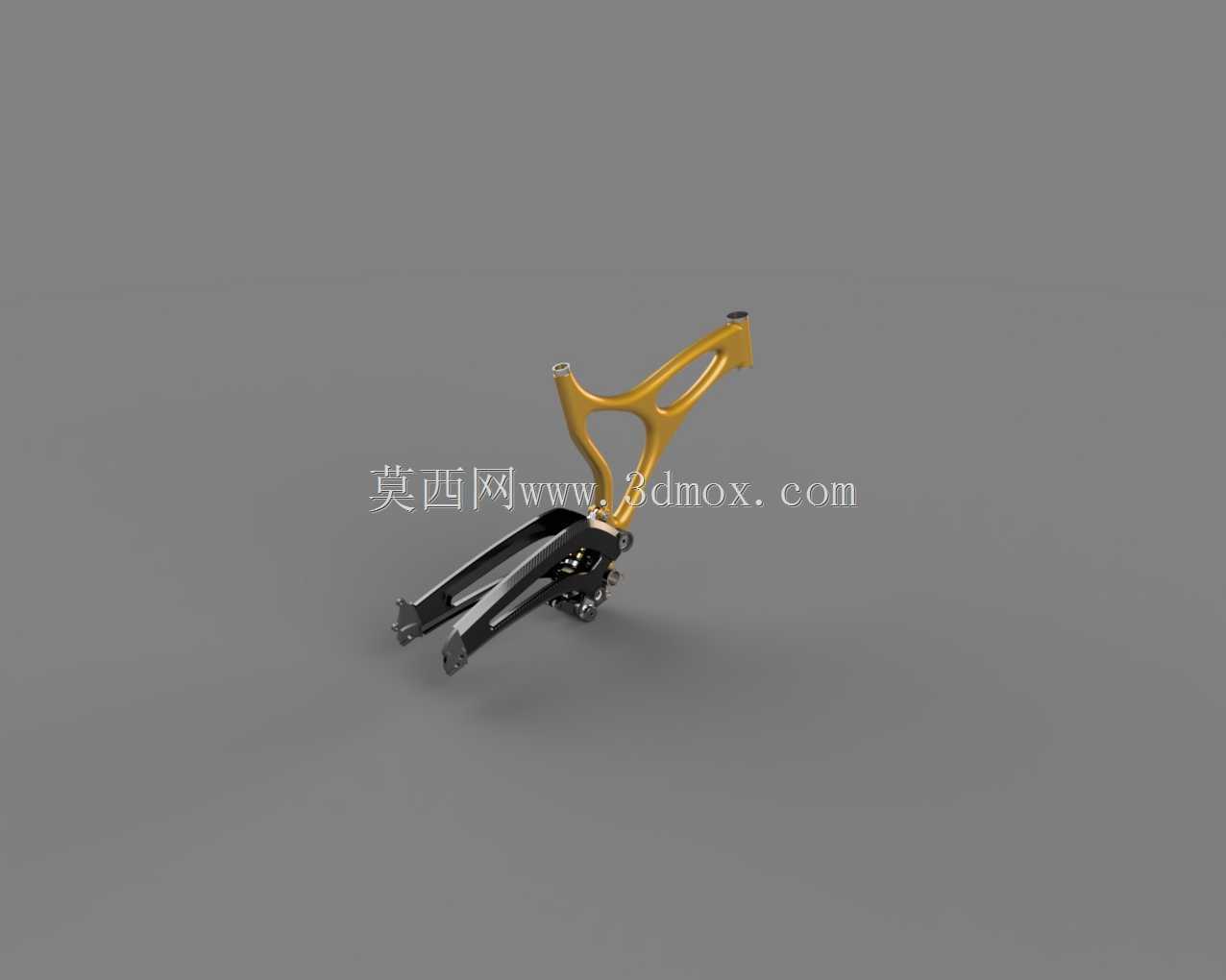

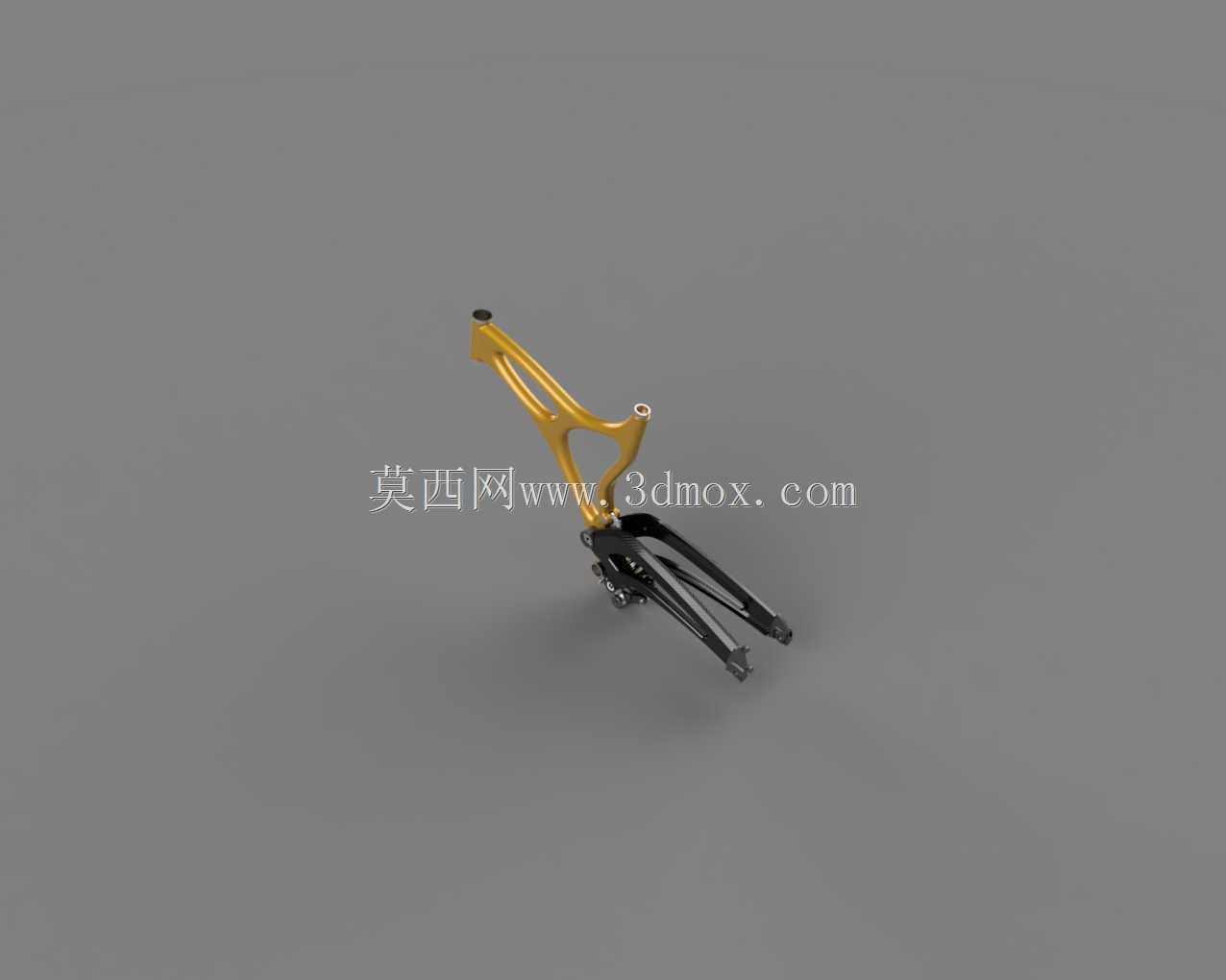

　　这款全避震山地自行车车架的三维结构，面向非铺装路面骑行、林道穿越与中度越野场景搭建，核心作用是承接骑行者载荷、传递踩踏动力，同时通过后悬挂联动结构吸收轮组遭遇石块、树根、落差坑洼时的冲击，避免刚性硬尾车架在颠簸路段把全部振动直接传导至骑乘者腰胯与手腕，也能让后轮在起伏路面持续贴紧地面，维持抓地力与操控稳定性。

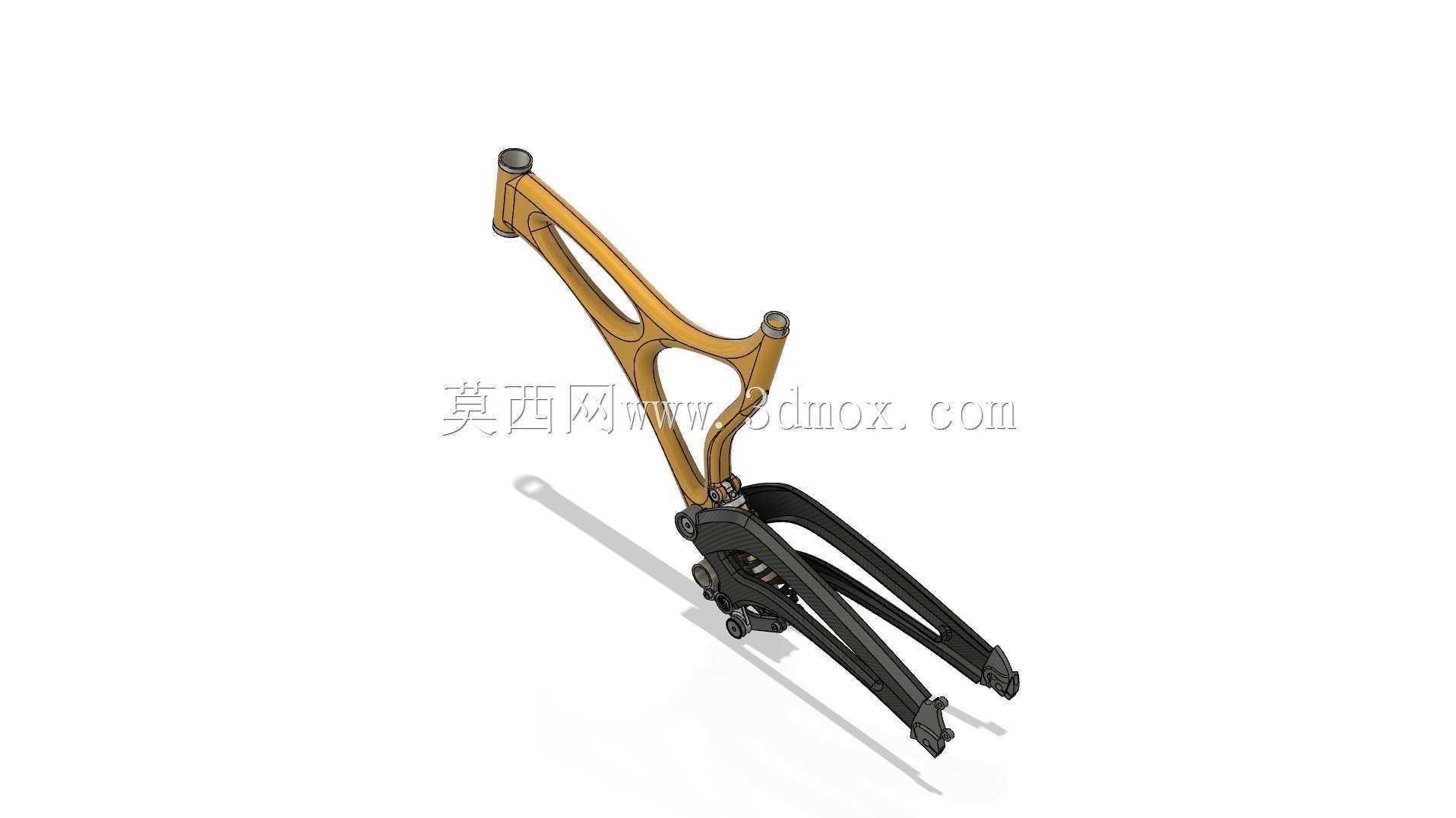

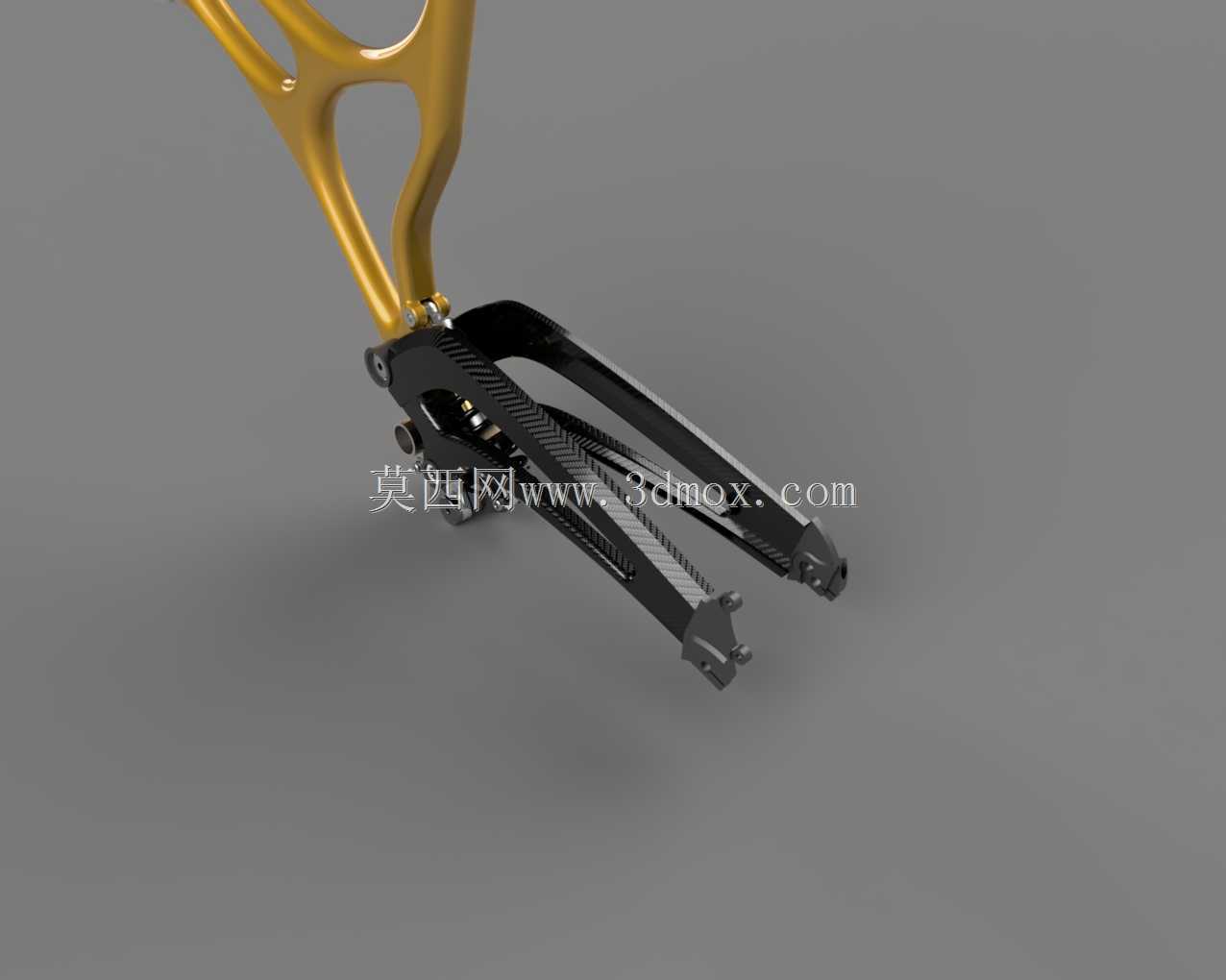

　　从结构布局来看，车架上管采用流畅的变截面弧形造型，头管位置预留标准锥管前叉安装接口，可兼容主流越野山地前叉的舵管规格，头管角度按照林道骑行的操控需求设定，兼顾爬坡时的前轮指向性与下坡冲降时的直进稳定性。中轴区域整合了多连杆悬挂的核心转轴支座，后三角部分通过两组平行联动摆臂与前主车架铰接，摆臂末端为后轮花鼓安装位，预留标准快拆或桶轴安装空间，后轮开档尺寸符合主流山地车轮组装配边界，周边预留了碟刹卡钳的安装支座，适配国际通用的碟刹制动规格。

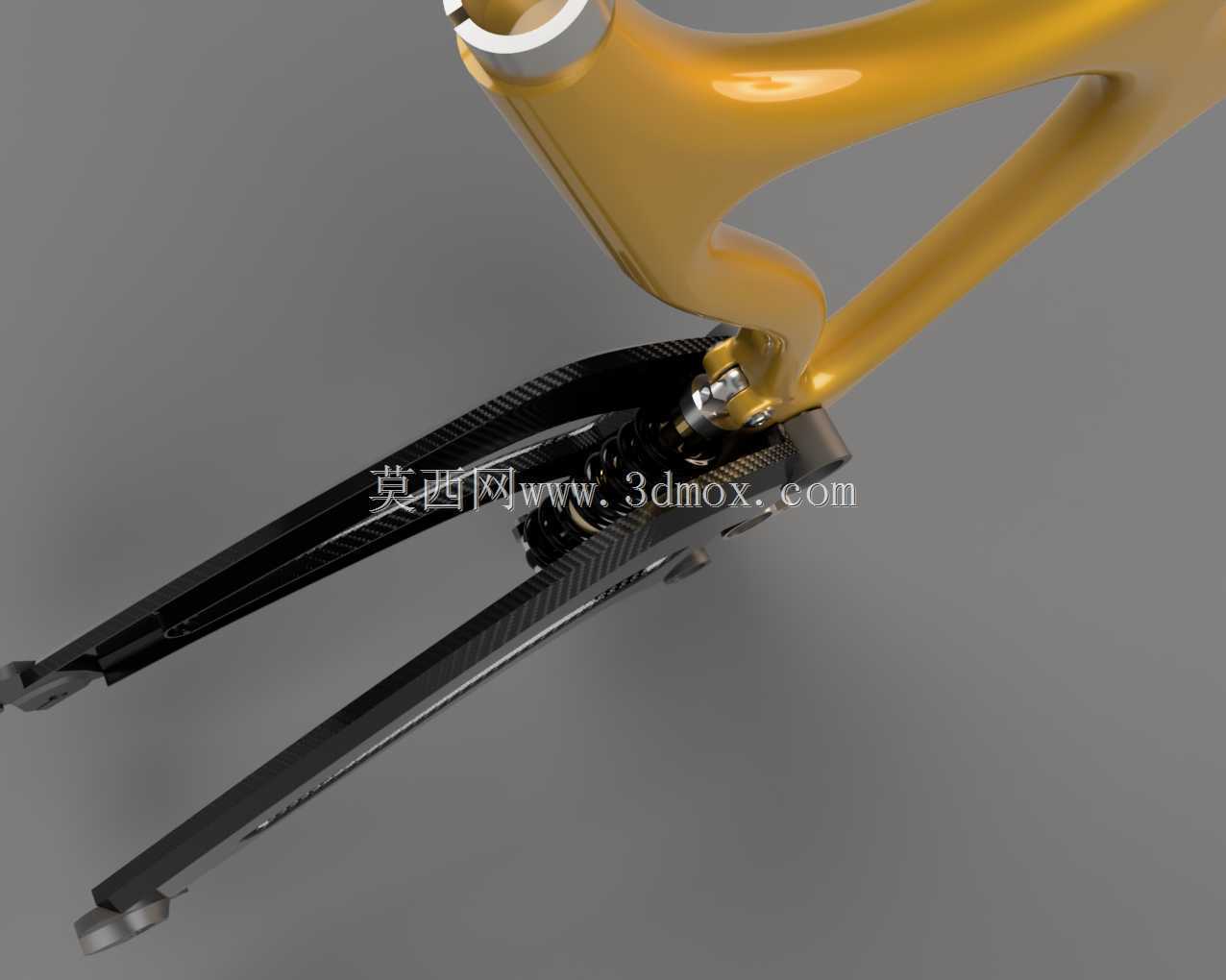

　　设计过程中首先要划定悬挂的运动行程边界，确认后轮在压缩全行程时，轮胎外轮廓不会与上管、立管发生磕碰干涉，同时要匹配减震器的安装点位——车架立管与连杆之间预留了后置减震器的装配空间，可根据使用需求调整减震器的眼对眼安装长度与行程，通过连杆杠杆比的设定，把后轮的大行程跳动转化为减震器活塞的合理压缩量，兼顾初段过滤细碎振动、中段支撑踩踏发力、末段抵御大冲击的三段阻尼特性。

　　车架各管材的衔接位置都做了应力分散的过渡造型，避免直角拐角带来的应力集中，头管、中轴、后吊耳这些高载荷区域的壁厚局部加强，在控制整体重量的前提下满足越野工况的强度要求。安装边界上，车架预留了变速线管、刹车油管的走线路径，座管口径兼容主流升降座管，水壶架安装孔位也在主车架三角区域内做了预留，整体装配关系完全贴合实车组装的工艺逻辑，可直接用于骑行装备结构研发、悬挂运动校核与整车装配演示。
