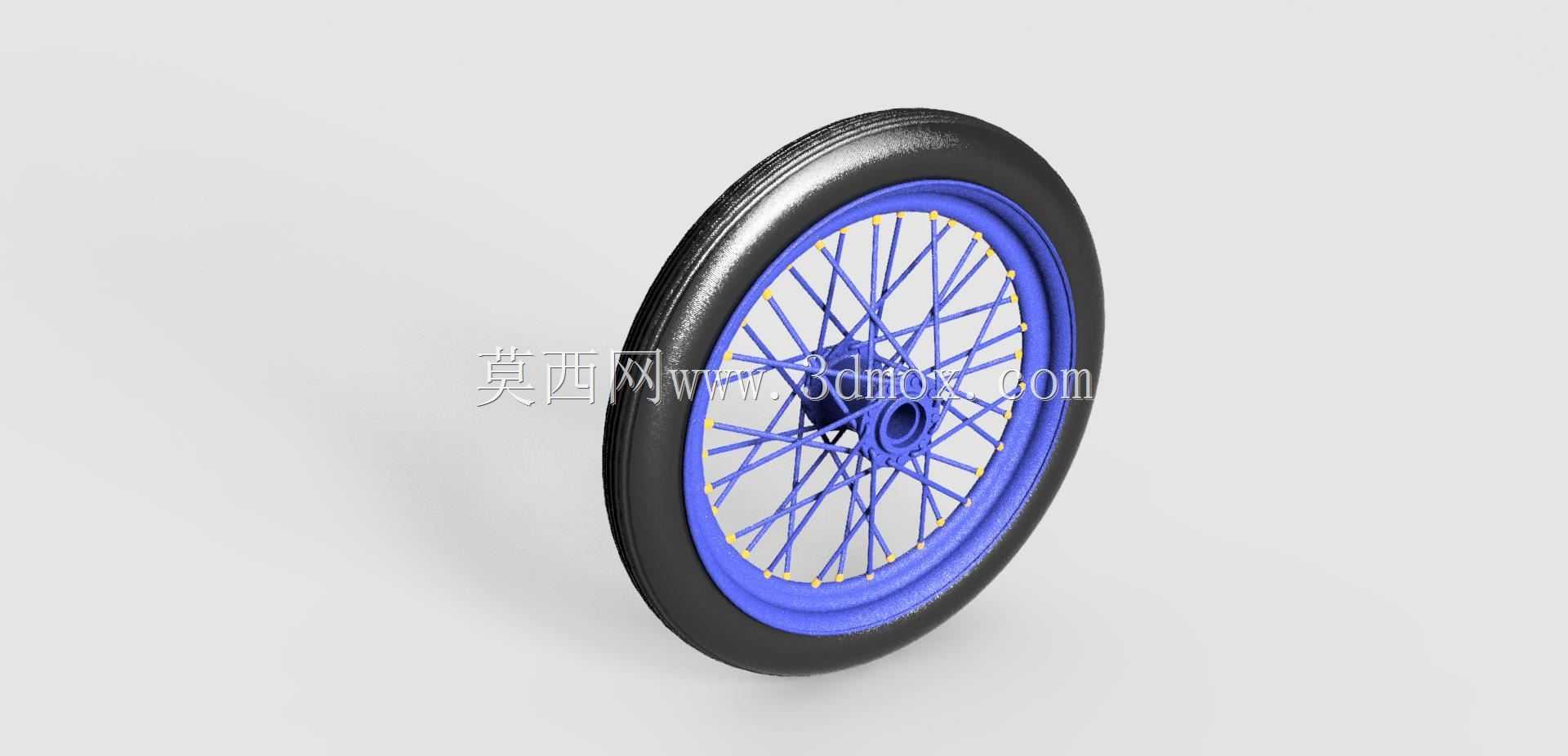

辐条式自行车轮组结构三维设计

　　该轮组采用辐条张紧式结构，整体由外胎、轮辋、辐条、轮毂及中心安装轴孔构成，属于自行车行走系统的核心承载部件，也可适配小型人力车辆、轻型代步设备的行走端使用。轮辋采用蓝色环形截面设计，外缘预留轮胎装配槽位，可匹配标准充气橡胶外胎，内缘均匀布置辐条连接孔位，孔位沿圆周等距分布，保证辐条张紧力沿周向均匀传递。辐条采用细金属杆交叉编织布局，多根辐条从轮毂法兰处呈放射状交错延伸至轮辋内侧，交叉排布方式可同时承受径向载荷与侧向冲击力，在车辆经过颠簸路面时，辐条通过微小弹性形变缓冲震动，避免轮辋直接受冲击发生变形。轮毂位于轮组中心，设置同轴安装通孔，可适配标准轮轴穿装固定，轮毂两端的法兰盘为辐条提供安装基点，法兰上的孔位与轮辋孔位一一对应，

　　建模时已预留辐条端部的装配余量。从安装边界来看，轮组整体外径适配常规小尺寸代步车轮位，宽度方向与前叉、车架后叉的安装间距匹配，中心轴孔直径符合通用自行车轮轴规格，装配时无需对车架安装位进行二次加工。设计过程中优先考虑轮组的动平衡特性，所有辐条长度、张紧行程保持一致，轮辋的圆度、端面跳动量均控制在行走部件允许公差范围内，避免高速转动时出现偏摆。外胎采用橡胶材质建模，胎面设置防滑纹理，胎圈部位与轮辋槽位过盈配合，充气后可牢固卡装在轮辋上，不会在转向、制动时发生滑脱。该结构相比一体式轮辋，具备更好的抗冲击韧性，局部辐条出现松动或损坏时可单独更换，维护成本更低，广泛应用于民用自行车、电动自行车、小型人力推车等设备的行走机构，在承载人体重量、

　　传递驱动力、转向导向的同时，能够过滤路面小幅震动，提升行驶平顺性。建模时对辐条的交叉角度、轮毂法兰的间距、轮辋的截面壁厚均做了参数化处理，可通过调整辐条数量、轮辋直径快速衍生不同规格的轮组方案，满足不同载荷、不同轮径尺寸的车型适配需求。
