活塞曲柄连杆气缸联动机构

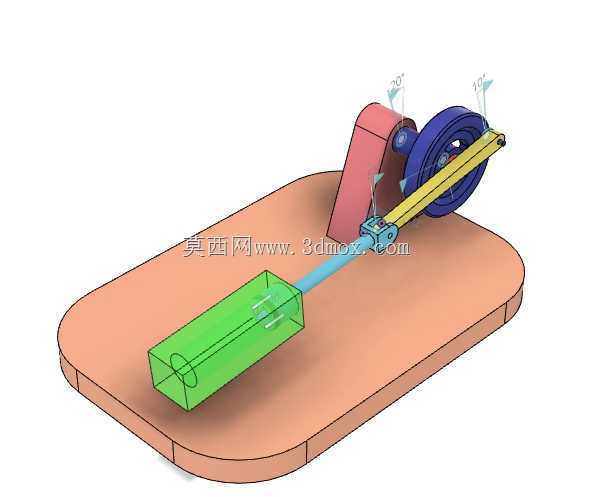

　　这套活塞气缸联动结构，是内燃机曲柄滑块机构的原理演示载体，在教学实训、小型动力装置方案验证、机械原理课程设计中十分常用。整套机构将直线往复运动与旋转运动的转换关系完整呈现：绿色缸体内的活塞沿缸筒轴线做直线往复，通过蓝色连杆把活塞的推力传递到黄色曲柄销，带动深蓝色飞轮绕主轴持续回转，粉色支架承担主轴与缸体的定位支撑，所有部件统一安装在浅棕色圆角底板上，形成边界清晰的独立装配单元。

　　从实际功能来看，该机构完整复现了动力转换的核心逻辑：当活塞受气压或模拟燃烧推力沿缸筒伸出、缩回时，连杆两端分别与活塞销、曲柄销形成铰接，把活塞的直线位移转化为曲柄的定轴回转；飞轮储存回转惯性，越过曲柄与连杆共线的两个死点位置，保证输出轴转动连续不卡顿。结构中两处铰接位置标注了摆角范围，对应曲柄回转过程中连杆的最大偏摆角度，也直接限定了活塞的有效行程，设计时可通过调整曲柄回转半径、连杆中心距来改变行程长度与侧向力大小。

　　设计思路上优先保证运动干涉可控：缸筒轴线与主轴回转中心的垂直距离经过匹配，避免连杆摆动过程中磕碰缸筒外壁；底板预留了支架、缸体的安装固定位，孔位布局对应各部件的安装基准，实际落地时可直接在底板上加工螺纹孔完成锁附。外形边界以底板为最大安装轮廓，底板做圆角处理避免锐边，整体高度由飞轮外径与支架高度共同决定，安装时只需保证底板水平固定，主轴轴线与活塞运动轴线的平行度、垂直度公差控制在常规IT7级以内，即可保证运行顺畅。

　　建模过程中所有铰接副均按真实装配关系定义，活塞与缸筒设置同轴配合，连杆两端孔位与对应销钉设置铰接约束，曲柄与主轴设置回转配合，可直接完成运动仿真，直观展示活塞行程、曲柄转角、连杆摆角三者的对应关系，既可以作为原理教学的演示载体，也能为小型空压机、内燃机样机的结构设计提供运动参数参考。
