汽车悬架可调式花键扭杆结构

　　该扭杆主要用于乘用车辆或轻型作业车辆的悬架系统中，承担车轮与车架之间弹性力矩传递的作用。与常见螺旋弹簧、钢板弹簧的承载逻辑不同，扭杆并不依靠轴向压缩或弯曲变形蓄能，而是利用杆身沿轴线方向的扭转变形吸收路面冲击：当车轮经过凸起或坑洼时，摆臂绕铰接点摆动，扭杆一端被带动旋转，杆体内部产生剪切应力，将冲击动能转化为弹性势能，再在回弹过程中平缓释放，配合减振器抑制车身反复俯仰。

　　从结构布置来看，这类细长扭杆特别适合底盘横向空间紧张、又需要保留较大离地间隙的车型。杆身沿车架纵梁方向布置，一端通过花键与下摆臂或扭杆座连接，另一端固定在车架支架上，不必像螺旋弹簧那样占用减振器周围的大量垂直空间，也不会像钢板弹簧那样在车桥下方形成明显的堆叠高度。在硬派越野车、轻型货车以及部分老式后驱轿车上，这种布置能在保证悬架行程的同时，给发动机、排气管和转向机构留出更充裕的装配边界。

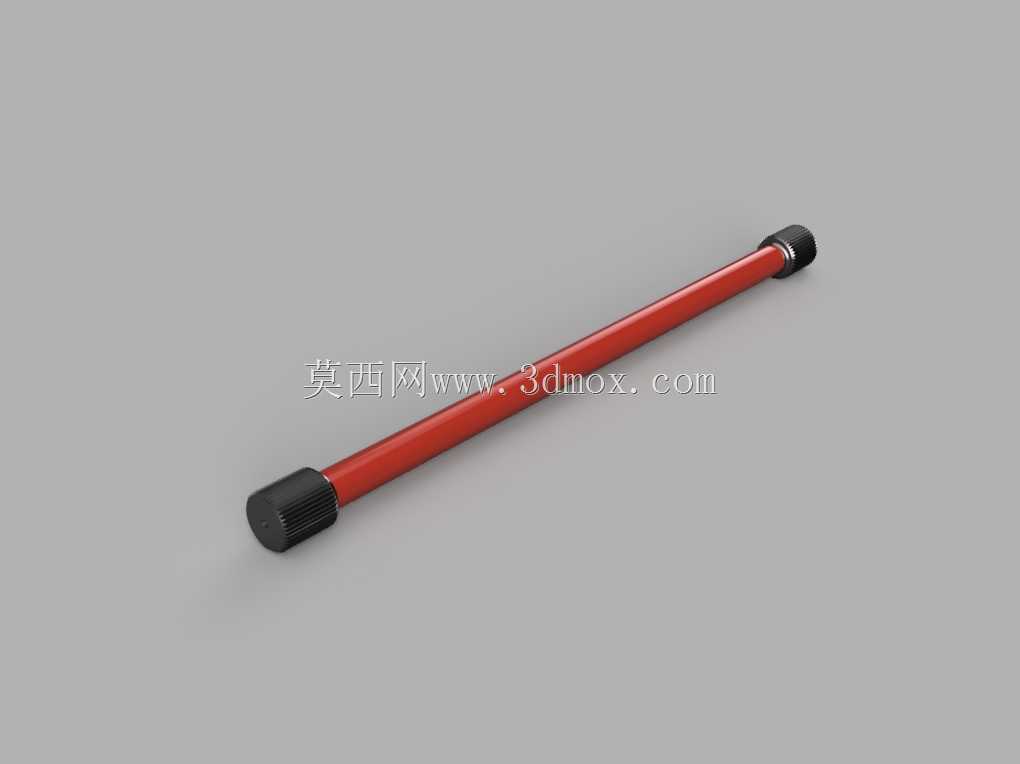

　　模型中杆体主体采用等直径圆截面，这是扭杆设计中最容易控制应力分布的形式。扭矩作用下，圆轴表面剪切应力最大、中心应力趋近于零，材料利用率沿径向分布明确，热处理时也便于获得均匀的淬硬层。杆身长度达到552mm，较长的有效扭转段可以在相同车轮跳动量下降低单位长度扭转角，使悬架刚度曲线更柔和，避免短扭杆常见的生硬弹跳感。直径25mm的杆体则对应中等偏硬的悬架标定，既能承受单侧车轮大幅上跳时的峰值扭矩，也能控制车身侧倾。

　　两端连接部位没有采用简单光轴焊接方式，而是加工出花键结构：一端为32/36齿规格，另一端为38-44齿，配合端部黑色调节座。花键连接相比单键或方头，能够把扭矩分散到多个齿面接触点上，降低局部压溃风险，同时在装配时可通过转动花键端调整扭杆预扭角，进而改变车身初始高度和悬架静态刚度。端部黑色件兼具锁紧与角度固定功能，装配完成后可限制花键相对转动，防止车辆长期交变载荷下出现松旷。

　　建模时需要重点关注杆身与端部接头的过渡区域。扭杆在工作中承受循环扭转，截面突变位置容易产生应力集中，因此端头与杆体衔接处应保留圆角过渡，避免直接直角台阶；花键齿根也需要按疲劳载荷校核，不能只按静态扭矩选型。安装边界上，扭杆支架孔位需与杆端轴线同轴，车架侧固定点要承受反作用力矩，支架焊缝和安装螺栓均应按底盘冲击载荷强化设计。实际检修中，若花键磨损或杆身出现塑性扭转，会表现为车身歪斜、异响和悬架变软，更换时还需重新调整预扭角度，使左右两侧车身高度一致。
