汽车参数化钢制轮辋轮毂结构

　　该轮辋结构面向乘用车、轻型改装车以及轮圈包装验证场景，可作为轮胎装配、轮包空间校核、悬架转向干涉检查和自由造型设计的基础零件。模型以轮辋主体为核心，保留了轮圈桶身、轮缘、胎圈座、中心安装盘、螺栓孔区域以及内侧避让轮廓，能够在整车总装、制动系统匹配和轮胎选型阶段提供较直观的几何参考。

　　从实际用途看，轮辋并不是单纯的外观件，它承担轮胎支承、充气密封、轮端载荷传递和制动散热边界约束等功能。设计时需要同时考虑轮胎胎圈与轮缘的贴合关系、轮辋宽度对轮胎断面宽度的影响、直径对轮胎安装位置的改变，以及偏移量对轮距、轴承载荷和转向极限位置的影响。该结构采用参数驱动思路，将轮辋直径、轮辋宽度、法兰位置和中心孔安装关系作为可调变量，修改关键尺寸后可快速生成不同规格的轮圈方案，便于在概念阶段比较宽体、窄体、深凹和偏距变化带来的空间差异。

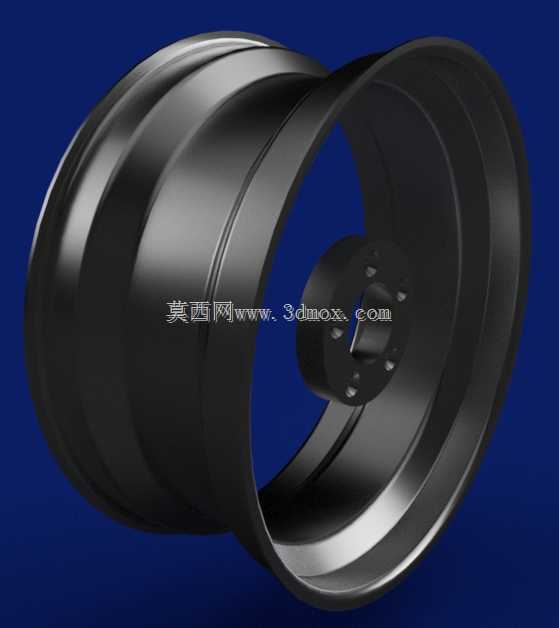

　　外形上，桶身采用回转体为主的金属轮圈形态，外侧轮缘和内侧轮缘形成轮胎轴向限位，胎圈座区域承担轮胎充气后的径向定位。中部安装盘向轮心收拢，预留中心孔与螺栓分布圆位置，使轮辋能够与轮毂轴头、制动盘或制动鼓形成装配关系。建模时需重点控制轮缘圆角、桶身过渡壁厚、盘体与桶身连接圆角以及螺栓孔周边加强形态，这些位置直接影响应力集中、冲压成形可行性和装配后的疲劳表现。

　　安装边界方面，轮辋内侧需要与制动卡钳、减振器、转向节和悬架摆臂保持安全间隙；外侧则要兼顾翼子板包络、轮眉开口和轮胎偏磨风险。偏移量变化会使轮圈安装中心线相对轮毂接合面移动，过小或过大都可能导致轮胎擦碰车身、轴承弯矩增加或转向回正特性改变。参数化模型在调整ET值时，应同步检查轮胎外侧面、桶身内侧面与卡钳最高点之间的距离，而不是只观察轮圈外观。

　　在包装研究中，该模型可用于模拟轮胎装圈后的堆叠、运输固定和仓储占位；在造型开发中，可作为后续辐条、轮毂盖和装饰面的基础骨架。结构表达侧重工程几何关系，避免把轮辋当作孤立展示件，而是把轮胎、制动、悬架和车身轮腔作为同一装配边界进行校核，从而提高方案迭代效率。
