五合一排气汇流收集管路结构

　　这款五合一排气汇流收集管路，主要面向多支路排气系统的集中导流场景，常见于小型动力测试台架、多缸实验装置、车间局部排风支管整合以及改装排气的前段汇流段。现场排布时，五根并行支管承担各自支路的气流输送，末端汇入大直径集气腔，把分散气流收拢后统一排向后续消声、过滤或总排气管路，避免多根小管单独外排造成的管路杂乱、气流相互干扰和现场开孔数量过多的问题。

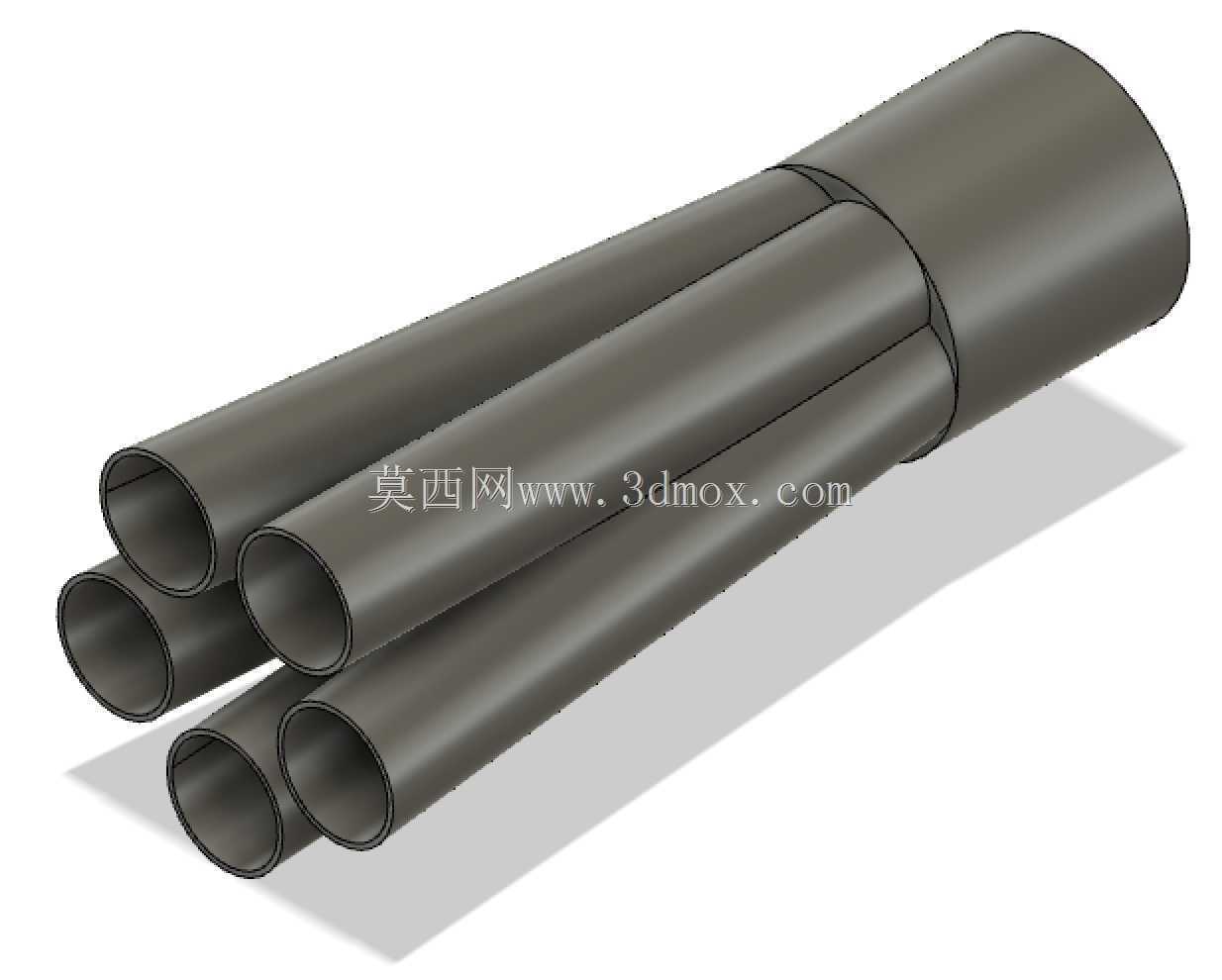

　　结构上采用1.5英寸支管与3英寸集气主管的匹配口径。支管直径按照单路排气通量选取，能够在常规流速下控制压损，避免支管过细带来的排气背压升高；集气主管直径扩大到3英寸后，通流面积显著增加，五股气流汇入时不会在腔体内形成剧烈节流，有利于降低汇流处的湍流噪声和流速突变。五根支管呈束状平行伸入集气筒，端口与筒壁衔接区域保留平滑过渡，建模时重点处理了相贯线位置，使支管外壁与主管内壁的连接关系清晰，便于后续抽取工程图、核对焊缝位置或改为铸造、弯管焊接方案。

　　从安装边界看，整体呈细长束管形态，支管端为五个开口接口，现场可直接对接卡箍、法兰或焊接管路；集气端为单一圆形接口，用于连接下游排气总管。布置时需要在支管侧预留逐根装拆的空间，集气筒周围则要留出法兰紧固或焊缝操作余量。由于模型长度偏长，实际项目中可按设备舱尺寸截断支管，再重新约束端口位置；截断后不影响汇流腔体的核心结构，只需保证各支管伸入主管的段长一致，防止某一支管气流直冲对面管壁。

　　建模思路围绕管路件的工程表达展开：先确定五根支管的中心距和束状排布角度，再建立集气筒实体，通过布尔合并得到连续的汇流壳体；内外壁均保留均匀壁厚，能够用于重量估算、流场抽取和干涉检查。支管之间保持合理间隙，既减少贴管造成的焊接困难，也为隔热包裹、管夹固定留下操作空间。集气筒端部采用封闭过渡，使气流只能从五个支管进入、从主管方向导出，流向明确。

　　在设备选型阶段，该结构可作为多支路排气整合的基础构型，工程师可根据实际排量调整支管数量、管径和主管长度；在结构设计阶段，它能直接用于校核管路与机架、护罩、隔热板之间的空间关系；在加工阶段，相贯部位可转为焊接件展开，也可作为三维放样依据。整体没有复杂运动机构，核心价值在于把多路排气接口、汇流腔体和安装长度关系完整表达出来，为后续详细设计提供可修改的管路骨架。
