十字轴式双万向柔性传动联轴器

　　在各类需要补偿两轴间角向偏移、径向错位与轴向窜动的传动链路里，刚性联轴器往往无法适配安装误差与运行中产生的轴线偏摆，十字轴式万向接头便成为这类工况下的核心传动部件。该结构采用双万向节串联布置形式，两端伸出的圆柱轴段可分别对接动力输入端与负载执行端，中间通过两组十字铰接销轴完成扭矩传递，当两端轴段存在一定夹角时，铰接副可随转动过程实时调整相对角度，避免刚性连接带来的附加弯矩、轴系憋劲甚至轴承过早损坏的问题。

　　从实际应用场景来看，这类万向传动结构广泛出现在小型设备的进给传动链路、试验台架的动力转接、轻工机械的变角度动力输出、转向操纵机构以及需要在装配时预留调整余量的传动工位中。比如设备机架焊接后存在同轴度偏差，或者执行端工作时需要随摆动机构小幅改变轴线方向，普通梅花联轴器、膜片联轴器的允许偏角通常不足1度，而该万向铰接结构可在数度至十余度的夹角范围内稳定传递扭矩，运行过程中不会因为角度变化出现卡滞。

　　结构设计上，中间铰接座采用分体式夹装布局，十字销轴的两个正交轴颈分别嵌入两侧叉形接头的销孔内，销轴端部设置限位挡片与紧固螺钉，既保证铰接转动灵活，又能承受传动时的径向冲击载荷。两端轴段的直径、伸出长度按照常规微型传动轴的安装边界设定，可直接搭配带顶丝的锁紧轮毂、支撑轴承座完成固定，不需要额外加工复杂的连接法兰。整体外形紧凑，铰接部位的最大外径远小于同扭矩规格的弹性柱销联轴器，在安装空间狭窄、轴系布局弯折的设备内部更容易布置。

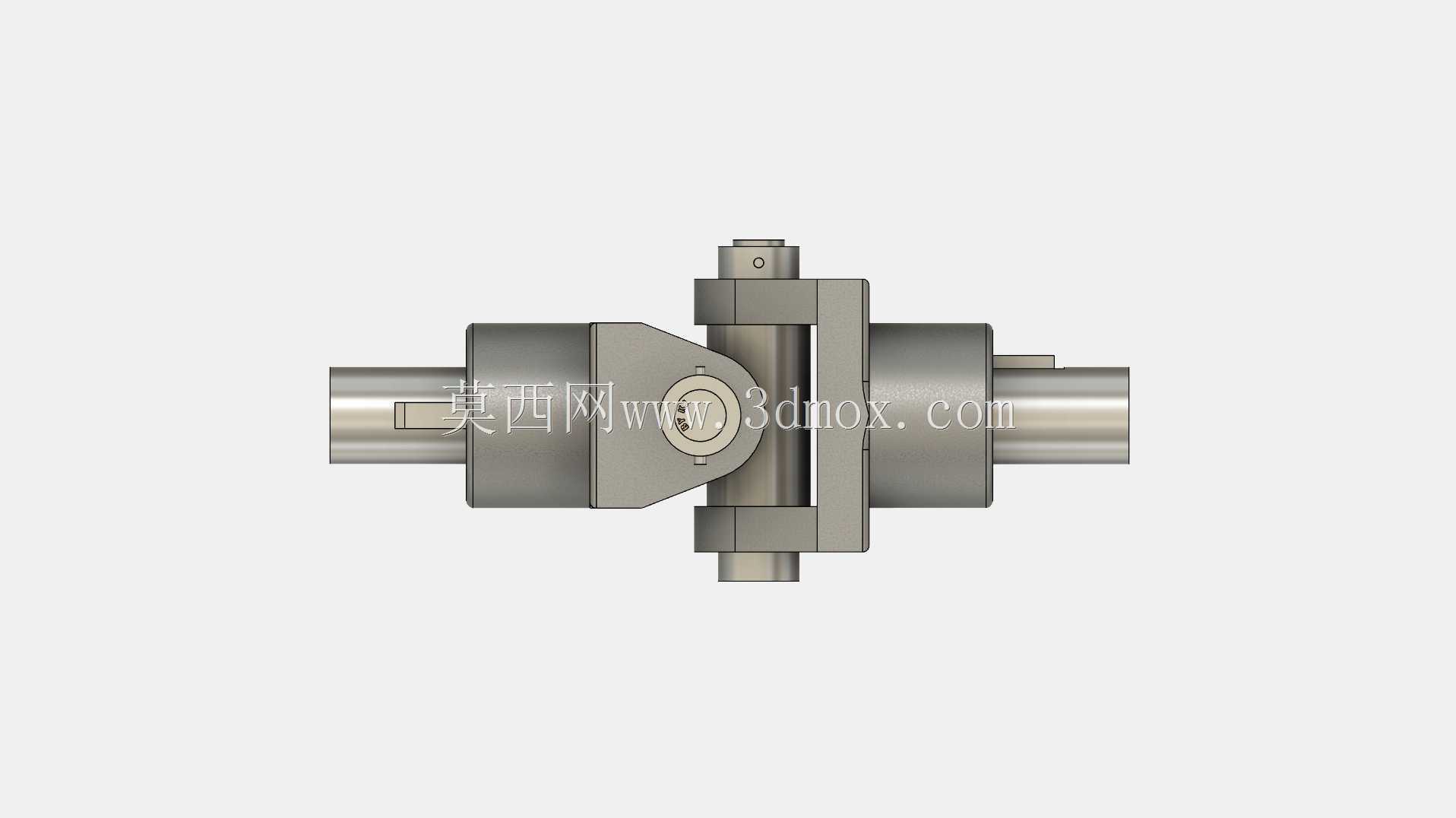

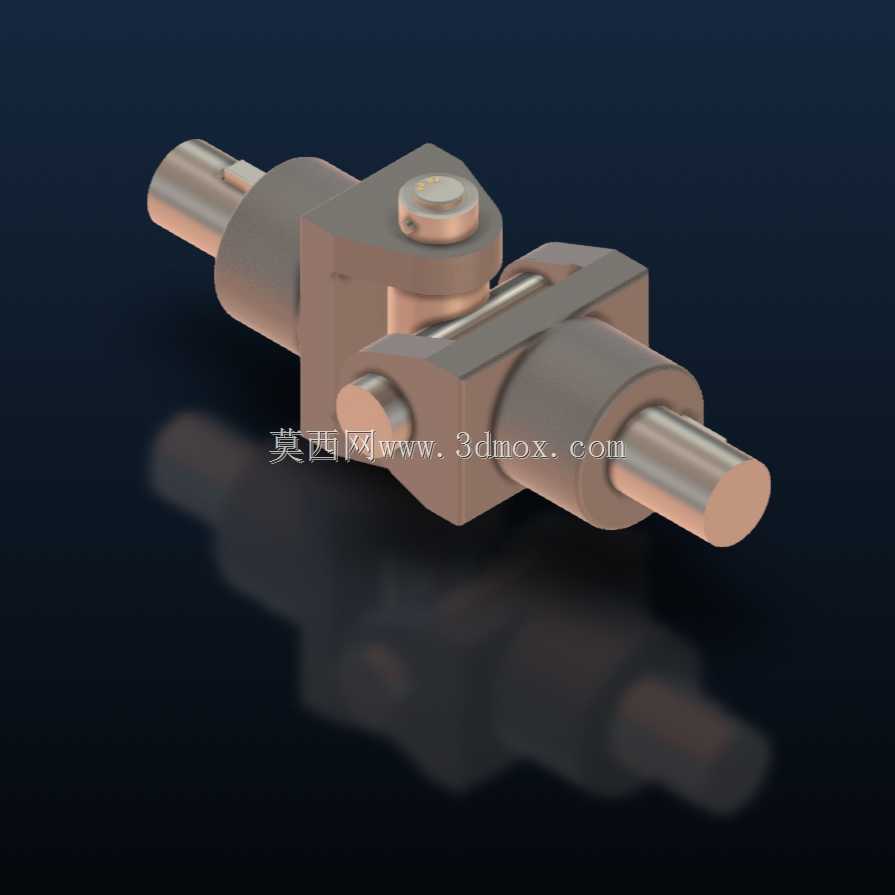

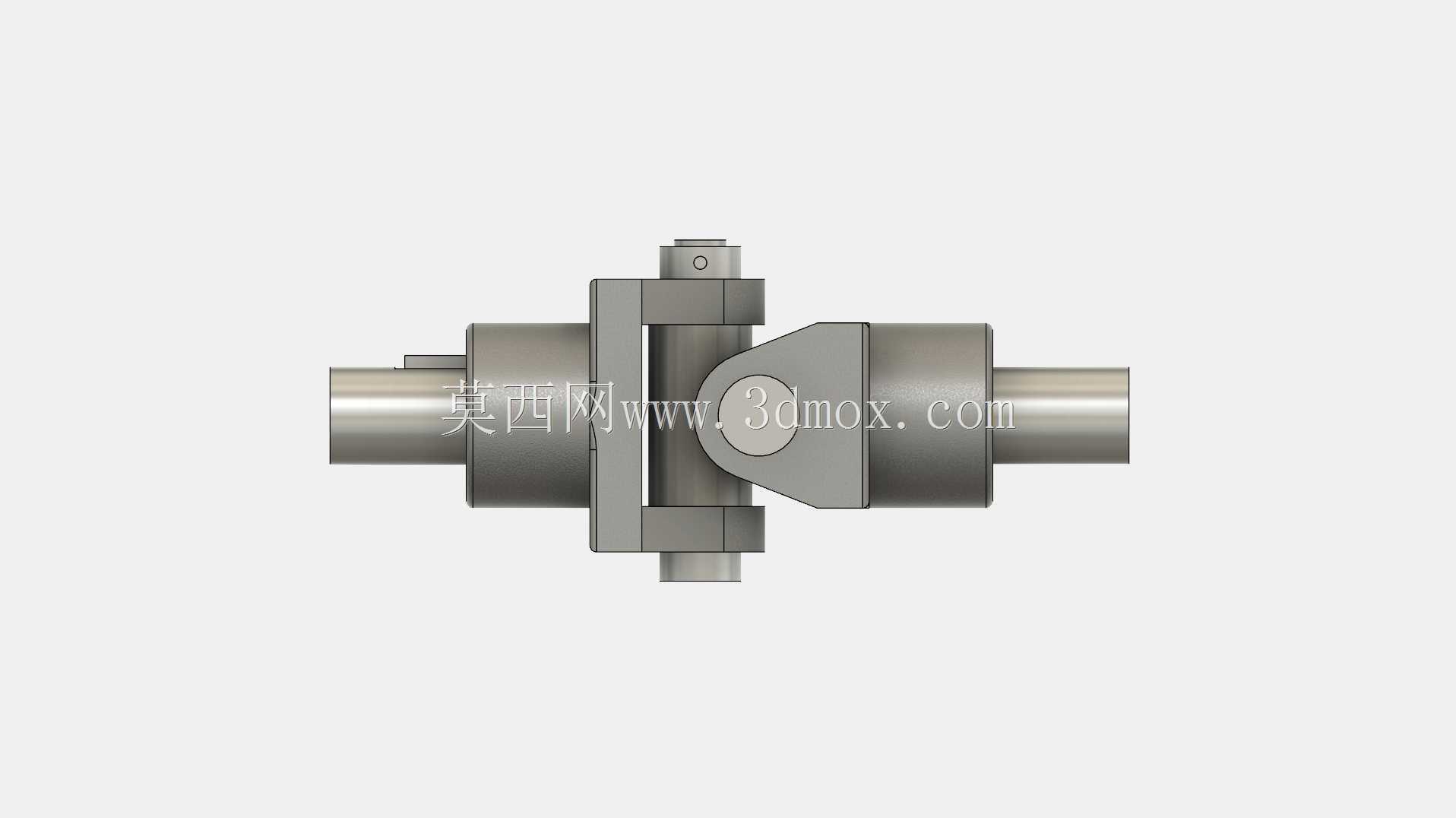

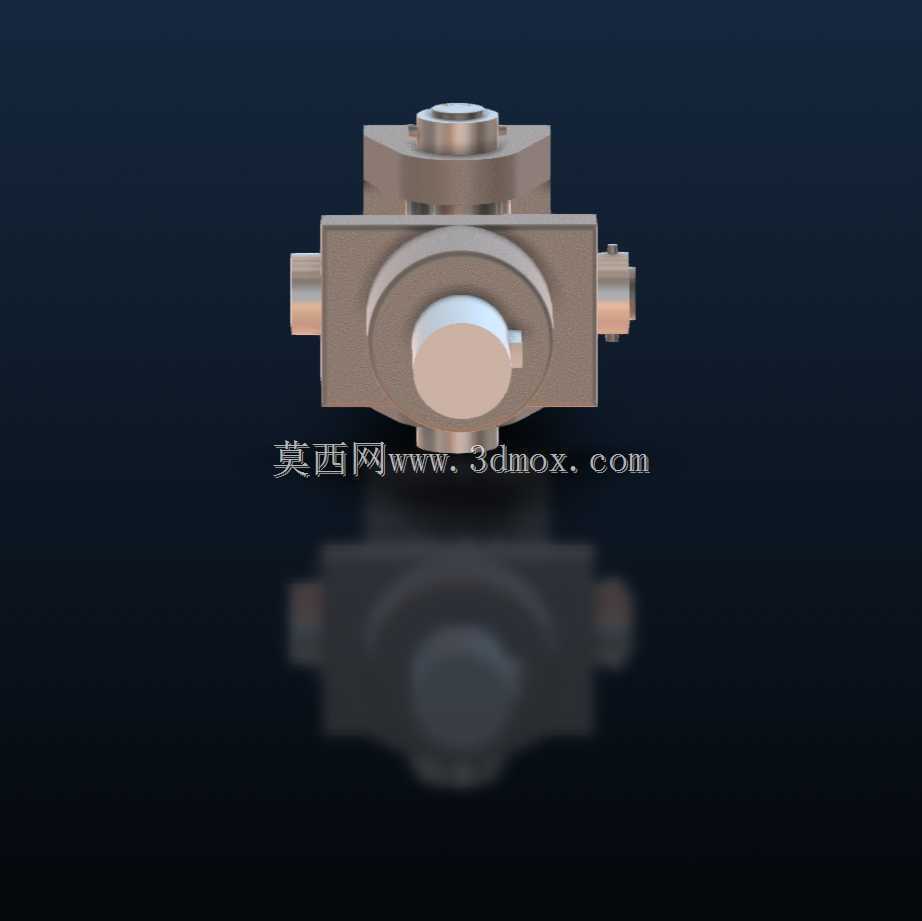

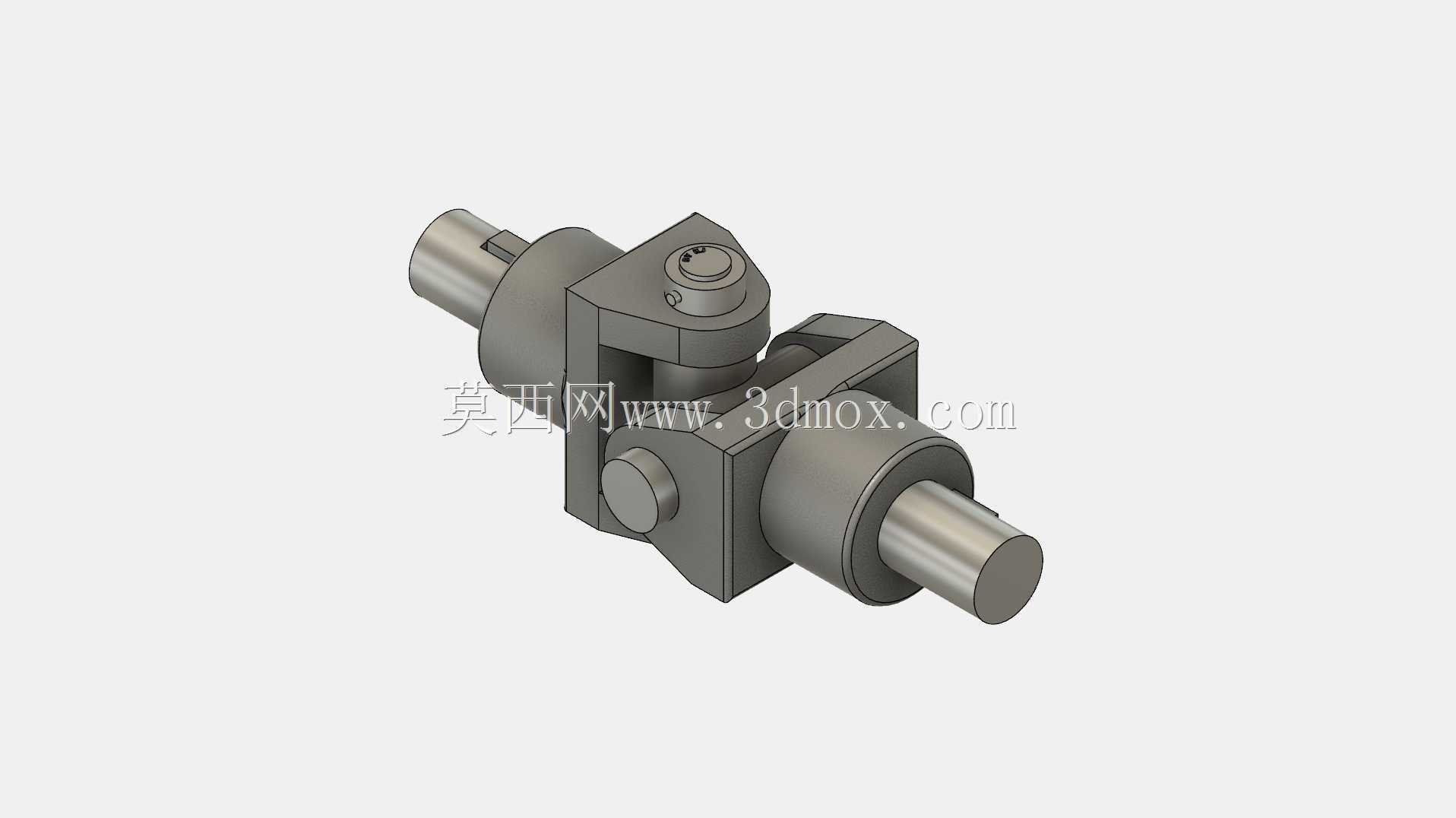

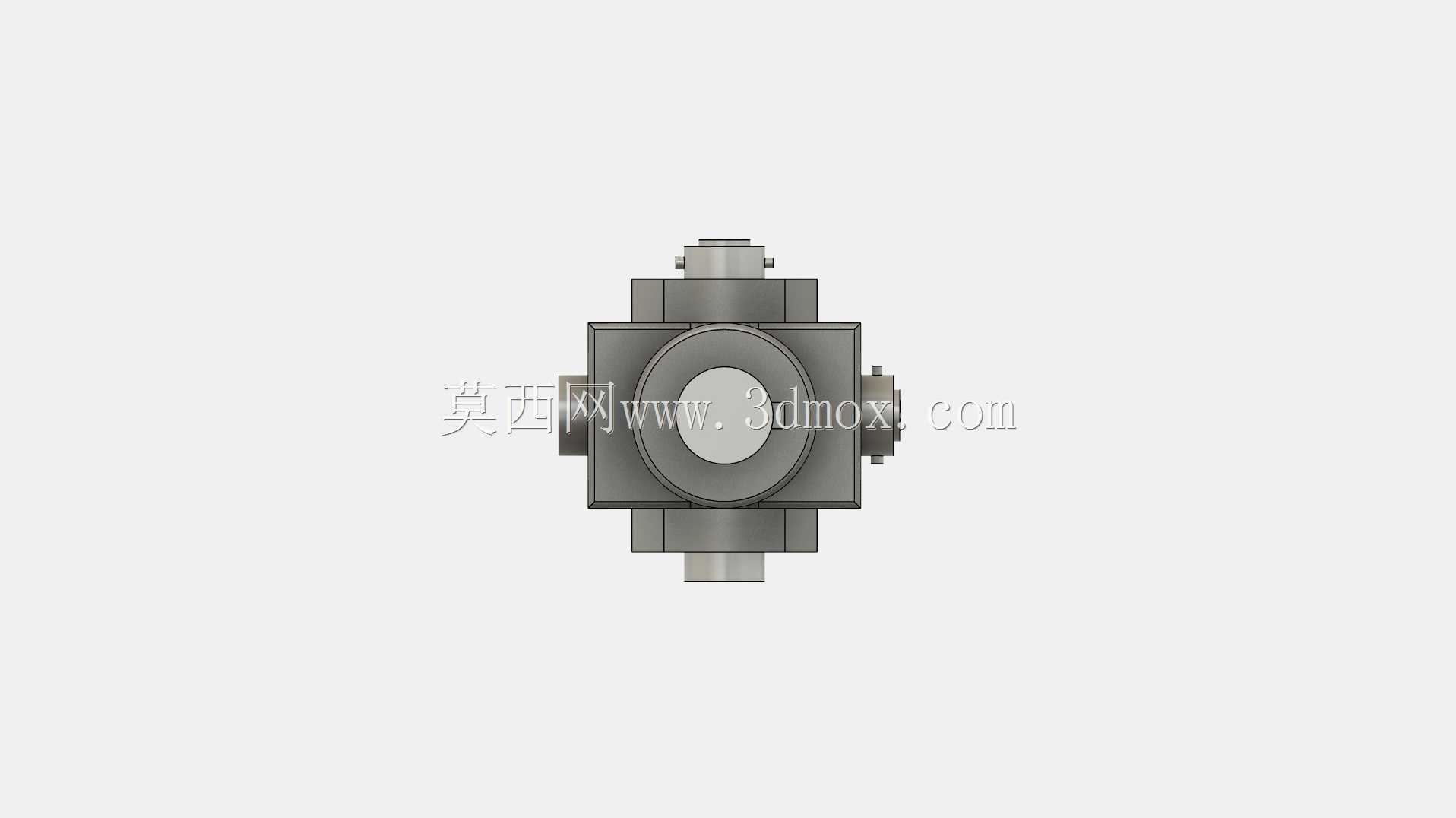

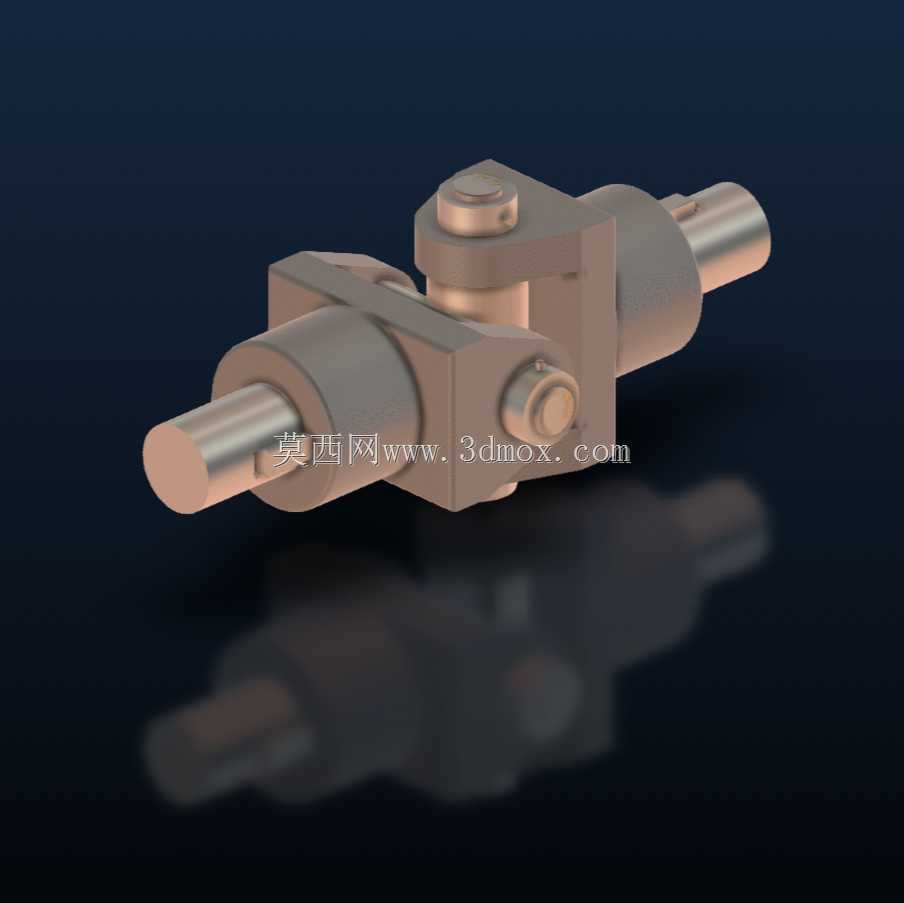

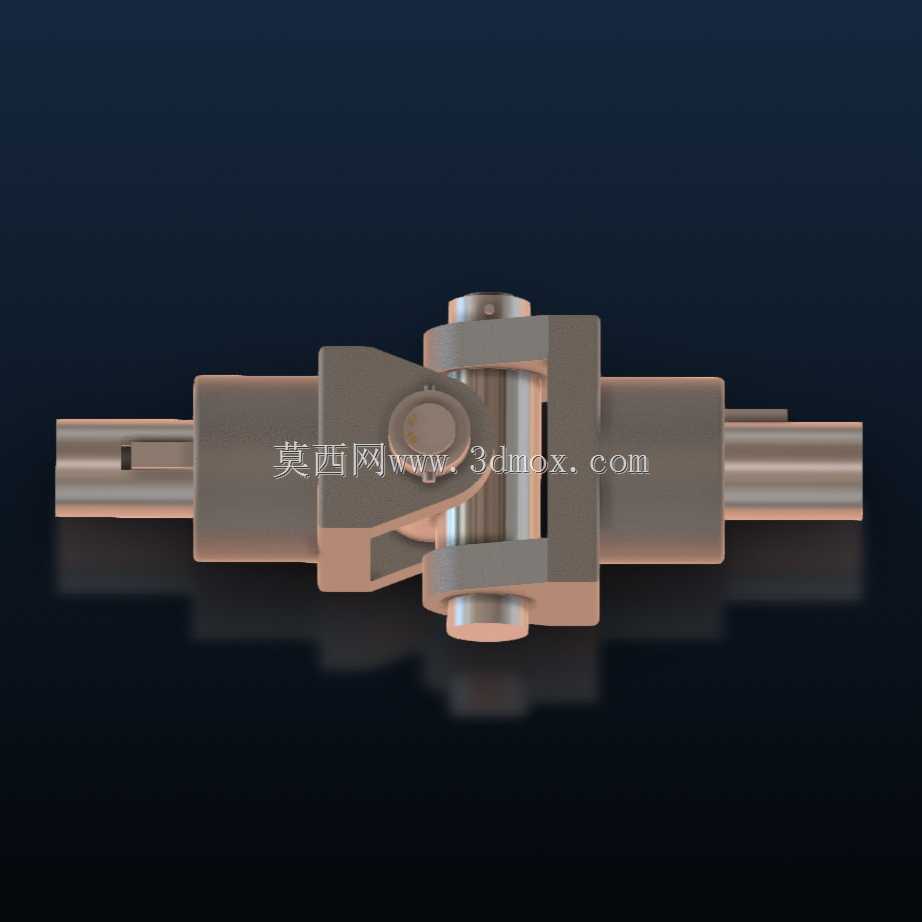

　　建模过程中完整还原了各零件的装配配合关系：叉头与中间十字轴之间保留合理的铰接间隙，模拟实际转动时的自由度，紧固螺钉、销轴端盖等小零件均独立建模，方便工程师在选型时直接核对安装尺寸、校核运动包络，确认在最大摆角状态下相邻部件不会发生运动干涉。该结构在传递动力时，单万向节会存在瞬时转速波动，双节串联的布置形式可通过合理匹配两端叉头相位，抵消大部分转速不均的问题，让输出端转动更加平稳，适配中低转速、常规扭矩的传动需求。
