深沟球滚动轴承三维结构设计

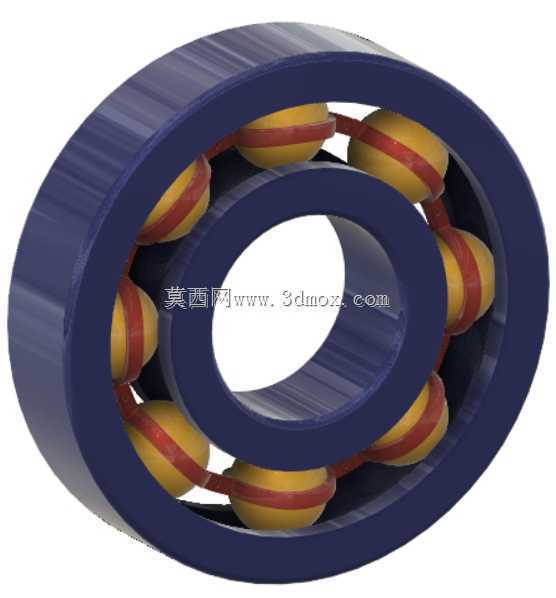

　　在各类旋转传动设备的结构设计环节，滚动轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，从中小型电机输出轴、减速机输入输出轴，到输送线辊筒、机床主轴辅助支撑、家电动力单元，但凡存在轴系回转需求的部位，都需要这类轴承完成轴与机架之间的载荷传递，同时将轴运转过程中的摩擦阻力控制在极低水平。这套三维结构完整还原了深沟球轴承的全部组成构件：包含外侧与轴承座孔配合的外圈、内侧与转轴过盈装配的内圈、沿圆周均匀排布的滚动钢球，以及分隔相邻钢球、避免滚动体直接接触摩擦的保持架，各部件的装配关系完全贴合实际轴承的装配逻辑。

　　从实际选型与安装边界来看，这类轴承的安装核心尺寸集中在三个维度：内圈内径直接匹配转轴的轴颈直径，装配时通常采用基孔制过盈配合，防止内圈与转轴之间出现相对打滑磨损；外圈外径匹配设备箱体或者轴承座的安装孔，多采用基轴制过渡或小间隙配合，方便轴承的压装与后期检修更换；轴承整体宽度即套圈的轴向厚度，决定了轴承座孔的轴向预留空间，设计安装位时需要在轴承两侧预留对应的挡肩高度，挡肩的圆角半径必须小于轴承套圈端面的倒角尺寸，避免装配时出现干涉、轴承无法贴紧定位面的问题。

　　设计这套结构时，首先要保证滚道的曲率参数与钢球直径匹配：内外圈的滚道圆弧半径略大于钢球半径，既可以让钢球在滚道内顺畅滚动，又能在承受径向载荷时让接触应力均匀分布在滚道接触面上，避免局部应力集中造成滚道点蚀。保持架的兜孔结构采用半包式设计，每个兜孔容纳一颗钢球，兜孔之间的连接筋将所有滚动体等距分隔，运转过程中钢球不会互相碰撞、摩擦，既降低了运转噪音，也减少了滚动体的磨损，大幅延长轴承的服役寿命。

　　在工程应用场景中，这类轴承的摩擦系数远低于滑动轴承，启动转矩小，运转精度稳定，既可以在常规的常温传动场景使用，也可以通过更换密封结构、适配润滑脂的方式，用在粉尘较多的输送设备、农机传动部位，不需要频繁补充润滑维护。建模过程中各零件的同轴度、滚道的圆度都按照实际轴承的公差逻辑搭建，结构工程师可以直接将这套模型导入轴系装配体中，校验轴肩高度、轴承座孔的配合尺寸，也可以通过剖切视图直观展示轴承内部滚动体的排布方式，用于设备装配指导、传动方案演示，提前排查轴系设计里的安装干涉问题，减少后续样机试制阶段的装配返工。
