大直径内燃机活塞连杆总成结构设计

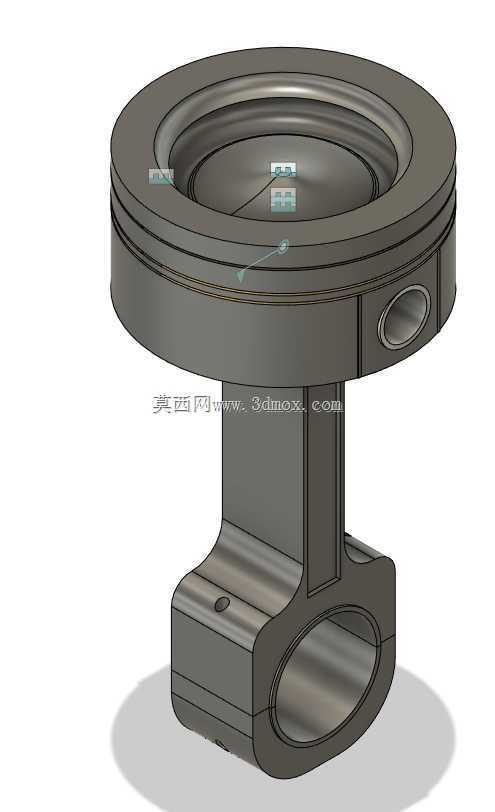

　　这套活塞连杆组件的头部直径设定为120mm，属于中大缸径动力设备常用的尺寸区间，适配固定式发电机组、工业压缩机、农用大功率柴油机以及重载工程机械的动力单元，在整套曲柄连杆机构里承担把燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用。建模过程中先从活塞顶部的燃烧室凹坑轮廓入手，顶面的环形下沉造型并非随意绘制，而是配合对应机型的喷油夹角、气门避让空间以及压缩比要求做的型面匹配，活塞头部外周预留了三道环槽的安装位置，分别对应气环与油环的装配层级，环槽的轴向宽度、槽底圆角都按照密封环的实际装配公差做了让位，避免运行过程中出现环卡滞、窜机油或者燃气泄漏的问题。

　　活塞销座部位向裙部延伸出对称的加强筋，把顶部承受的交变冲击载荷直接传递到活塞销孔，销孔端部做了局部加厚处理，用来分散活塞销传递的集中应力，裙部外侧的型线没有做成理想正圆柱，实际设计里会预留热膨胀余量，冷态下带有微量的椭圆度与中凸曲线，发动机达到工作温度后裙部受热膨胀，刚好形成均匀的配合间隙，既不会在缸套内部出现敲缸异响，也不会因为热胀间隙过小发生拉缸抱缸故障。下方连杆采用分体式配套思路，杆身做成工字形截面，在同等重量下获得更高的抗弯截面模量，相比实心杆身可以大幅降低往复运动惯性力，连杆小头的通孔用来穿装活塞销，孔位内部预留衬套压装空间，大头的圆孔则用于和曲轴连杆轴颈配合，端面的螺栓孔位用来装配连杆盖，保证曲柄销运转时的连接刚性。

　　整套组件在装配边界上需要严格核对活塞顶面在上止点时和气缸盖底面的余隙高度，活塞在下止点时裙部不能和曲轴平衡块发生运动干涉，连杆大头在曲轴旋转扫过的区域内要和缸体下部的避让腔留出足够间隙，活塞销的轴向长度不能超出活塞销座的外端面，避免销端刮蹭气缸套内壁。这类大缸径活塞组件多用于持续高负荷运行的动力场景，设计阶段既要保证零件有足够的结构强度承受爆发压力，又要尽可能控制往复件质量，降低曲轴轴颈的动载荷，三维建模时所有配合面的倒角、润滑油道开孔、环槽台阶都完整还原，可直接用于运动干涉校验、有限元应力分析以及后续的加工工艺编制。
