倒车测距传感器安装固定支座结构

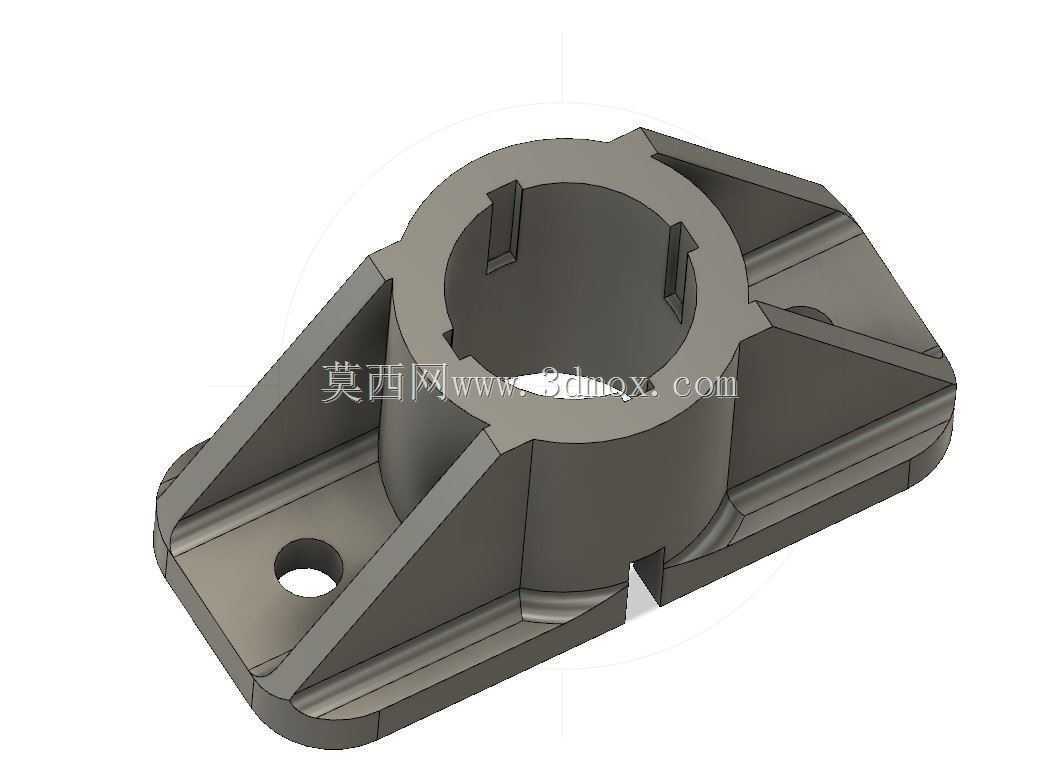

　　倒车测距传感器在整车装配中需要稳定的承载与定位结构，该支座直接服务于车载距离感知部件的安装场景，常见于乘用车后保险杠内侧、泊车辅助系统装配工位以及低速倒车预警装置的配套结构中。支座中部设置带内卡槽的圆筒形容纳腔，腔体内壁的凸起卡位可与传感器外壳的对应槽位配合，限制传感器周向转动，避免车辆行驶振动中传感部件发生偏转，保证探测波束的朝向始终对准预设测距区域。底部两侧延展为带安装孔的翼型固定板，板面预留的通孔用于穿装固定螺栓，可将整个支座锁附在车身钣金或者保险杠内置安装支架上，两翼之间的跨距设计兼顾安装稳定性与结构轻量化，减少不必要的材料占用。筒腔与侧翼板之间布置多道斜向加强筋，筋条沿载荷传递方向从筒体侧壁延伸至翼板表面，

　　在传感器受颠簸冲击、装配挤压时，可将局部应力分散到整个安装基面，避免筒体根部出现应力集中断裂。支座底部筒体位置开设对位缺口，该缺口可避让传感器尾部出线接头或者车身定位凸点，装配时无需额外修磨即可快速对位，降低产线装配的对位难度。从安装边界来看，两翼安装孔的中心距需匹配车身预设安装点位，筒体的内孔直径与传感器外径采用小间隙配合，既保证传感器可顺利压装入腔，又不会出现旷量晃动；支座整体高度需控制在保险杠内侧的预留空间内，避免外表面与保险杠内饰面发生干涉。侧翼板的底面为平整贴合面，装配后可与安装基面完全贴合，防止螺栓锁紧后支座出现翘曲。结构设计上优先考虑注塑成型工艺可行性，各转角位置均设置过渡圆角，筋条厚度小于主体壁厚，

　　避免成型过程中出现缩痕、内部气孔等缺陷；筒体内壁的卡位结构沿周向对称分布，压装时受力均匀，不会出现单侧卡滞。该支座同时兼顾传感器定位精度、抗振可靠性与装配便捷性，在车载泊车辅助系统中承担传感部件的承载、定位与防转作用，结构细节完全围绕实车装配的空间约束与长期行驶的振动工况展开，没有冗余结构，各部位的形状特征都对应明确的装配或受力需求。
