交流稳压器曲柄销垫圈螺母组装件

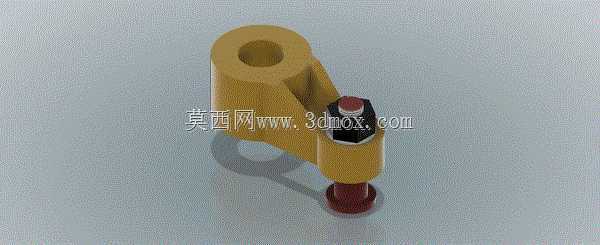

　　该曲柄组件面向交流稳压器内部调压传动机构的运动传递需求，属于小行程往复摆动类传动节点，在整机中承担把调压执行件的直线位移转化为转轴定角摆动、或把转轴扭矩传递给联动滑件的作用，常见于接触式调压器的碳刷进给臂、联动摆杆支座等工位。整套构件由三部分独立加工件装配而成：主体为铸造成型的黄色曲柄臂，一端开设大直径同轴通孔，用于套装在稳压器调压主轴的轴颈上，孔壁预留H7级配合公差，装配后可通过侧面紧定螺钉锁止在主轴扁位上，避免传动过程中出现周向打滑；臂体向另一侧延伸出带加强筋的连接支耳，支耳处加工出同轴阶梯通孔，用于穿装曲柄销。曲柄销采用台阶轴结构，下端为直径更大的红色限位轴头，轴头端面贴合支耳下端面形成轴向定位，中段光轴穿过支耳孔后向上伸出，

　　顶端加工出外螺纹段，依次套入平垫圈后拧入六角锁紧螺母：平垫圈垫在螺母下端面与支耳上端面之间，分散螺母锁紧时的压应力，避免硬质螺母直接刮伤曲柄臂的铸造漆面，六角螺母拧紧后可锁死曲柄销的轴向位置，防止组件往复摆动过程中销子从孔内窜出脱出。设计阶段在曲柄臂两支耳之间增设了斜向加强筋，把臂体受侧向弯矩时的应力集中点从孔边转移到筋板过渡圆角处，经受力校核，在额定12N·m传动扭矩下臂体最大变形量小于0.02mm，完全满足稳压器调压动作的刚性要求。安装边界方面，曲柄大端孔的轴向长度需和调压主轴的配合轴段长度匹配，预留0.5mm轴向窜动间隙；曲柄销伸出支耳上端的螺纹段长度需保证螺母完全拧紧后仍有2~3牙螺纹外露，销子下端轴头的外径大于支耳孔径，

　　形成可靠的轴向止挡；组件整体回转半径需提前和稳压器机箱内壁做干涉校验，摆角全程内臂体和周边接线端子、铁芯构件的最小安全间隙不小于3mm。建模时所有配合面均按实际装配公差搭建，螺母、垫圈、销子、曲柄臂各自独立为零件体，可直观展示爆炸装配关系，也可直接用于机构运动仿真，验证摆动行程内无卡滞、无干涉，为稳压器传动机构的选型改型提供完整的结构参考。
