燃气汽车PCB用48针矩形接插件结构

　　该48针连接器主要面向燃气汽车电控系统中PCB与外部线束的信号互联场景，常见于燃气喷射控制单元、传感器线束汇集、车载控制器输入输出端口等位置。整车装配空间往往比较紧凑，控制器壳体内部既要容纳电路板，又要为插拔操作、线束弯折和检修留足边界，因此这类接插件不能只按针脚数量选型，还必须核对壳体配合、安装方向和周边干涉。

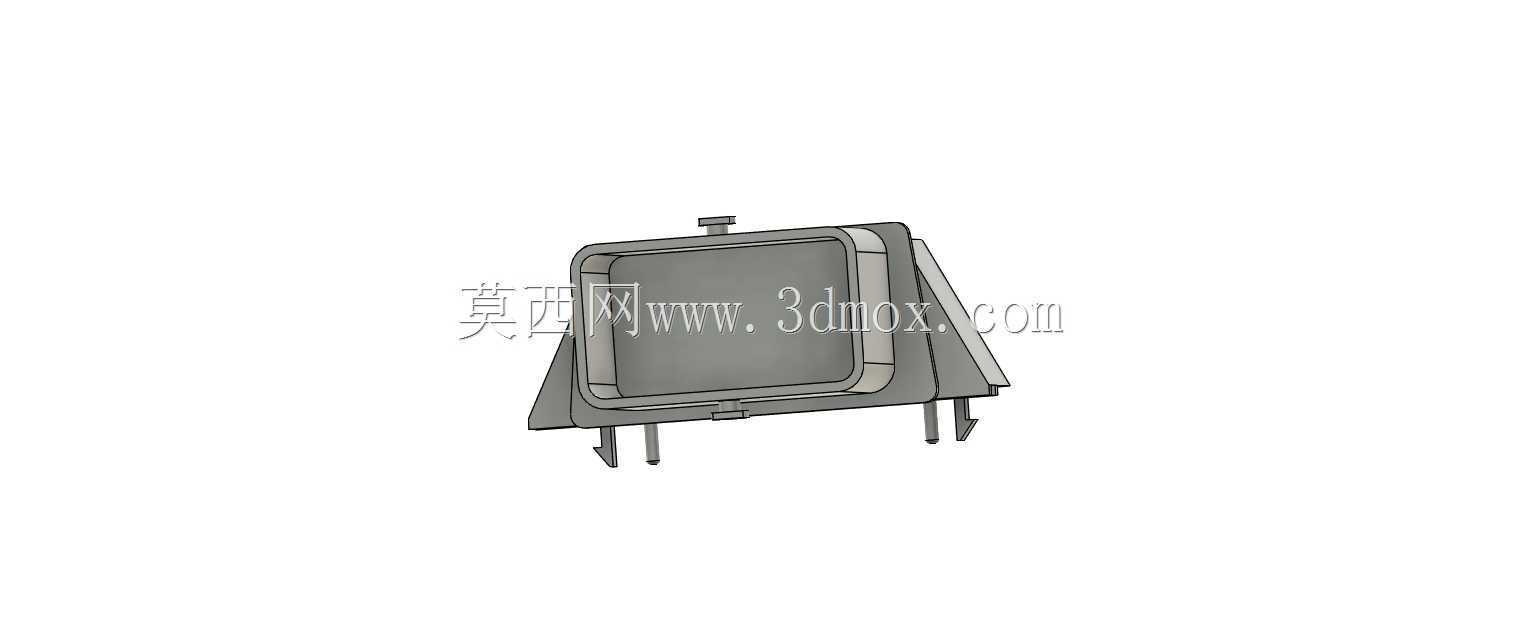

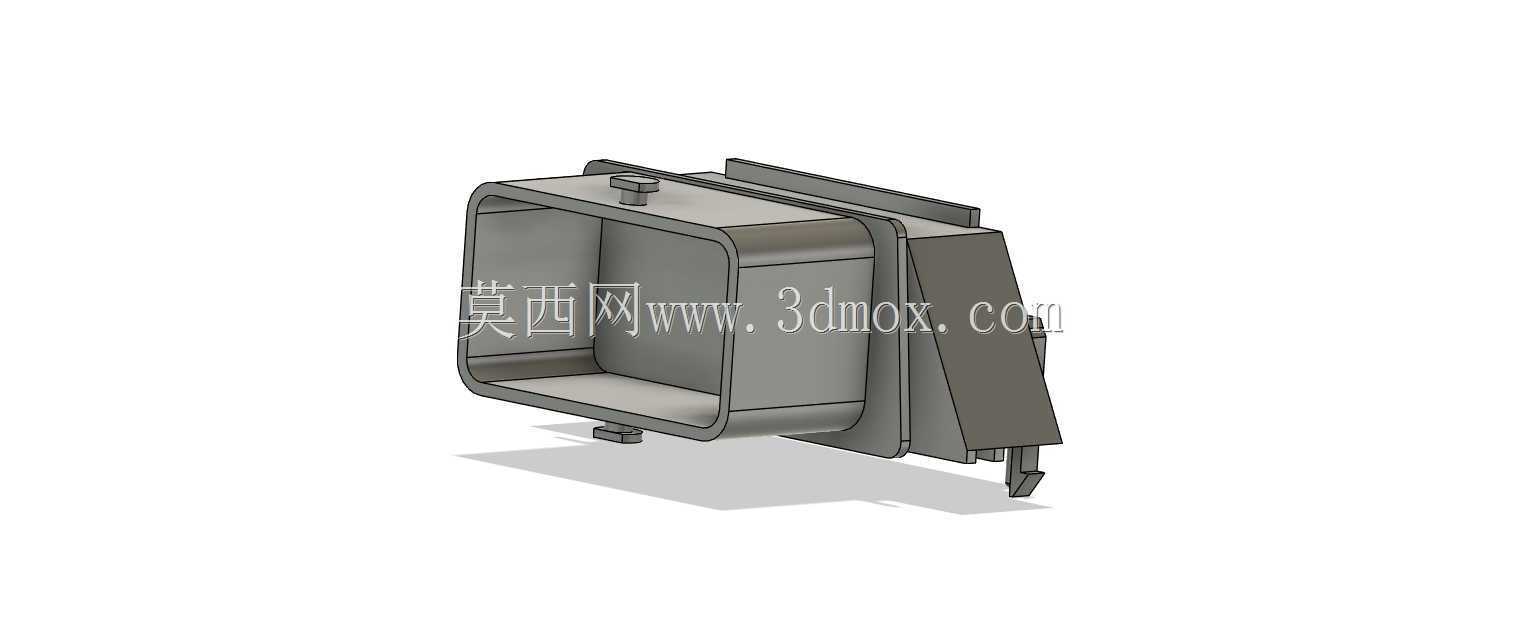

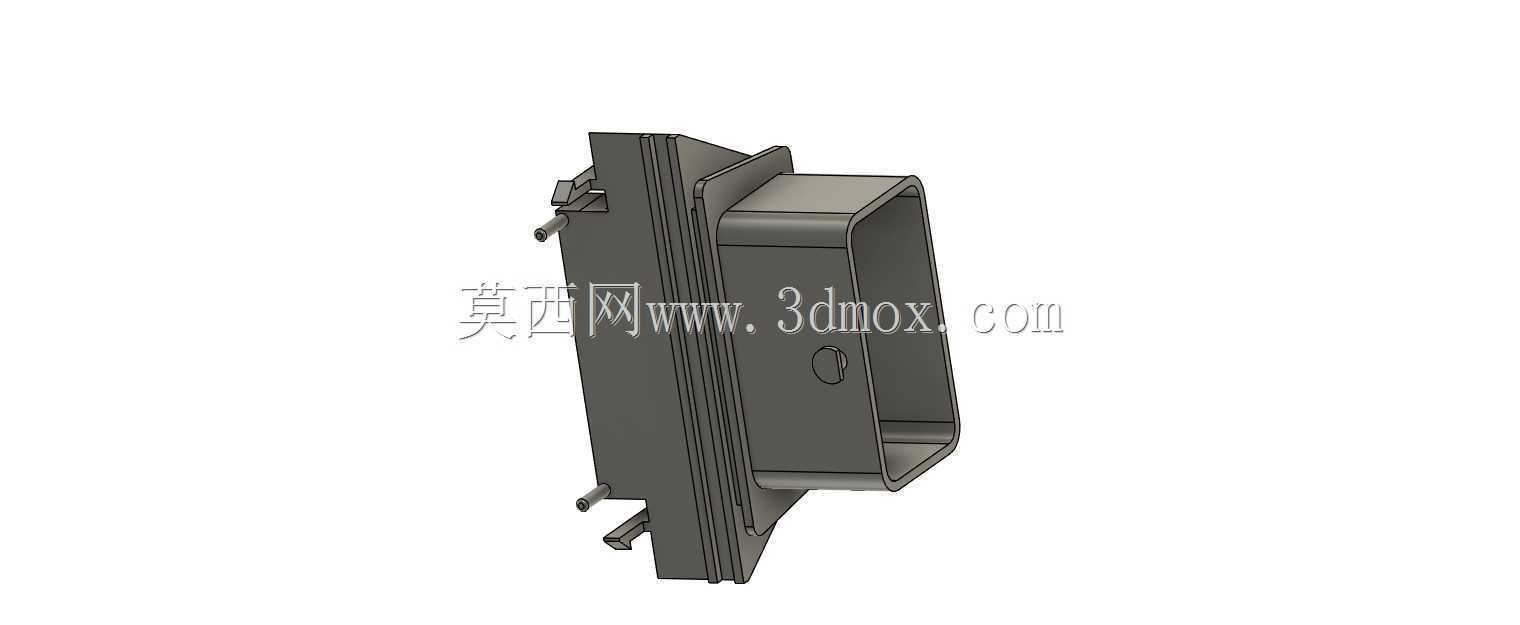

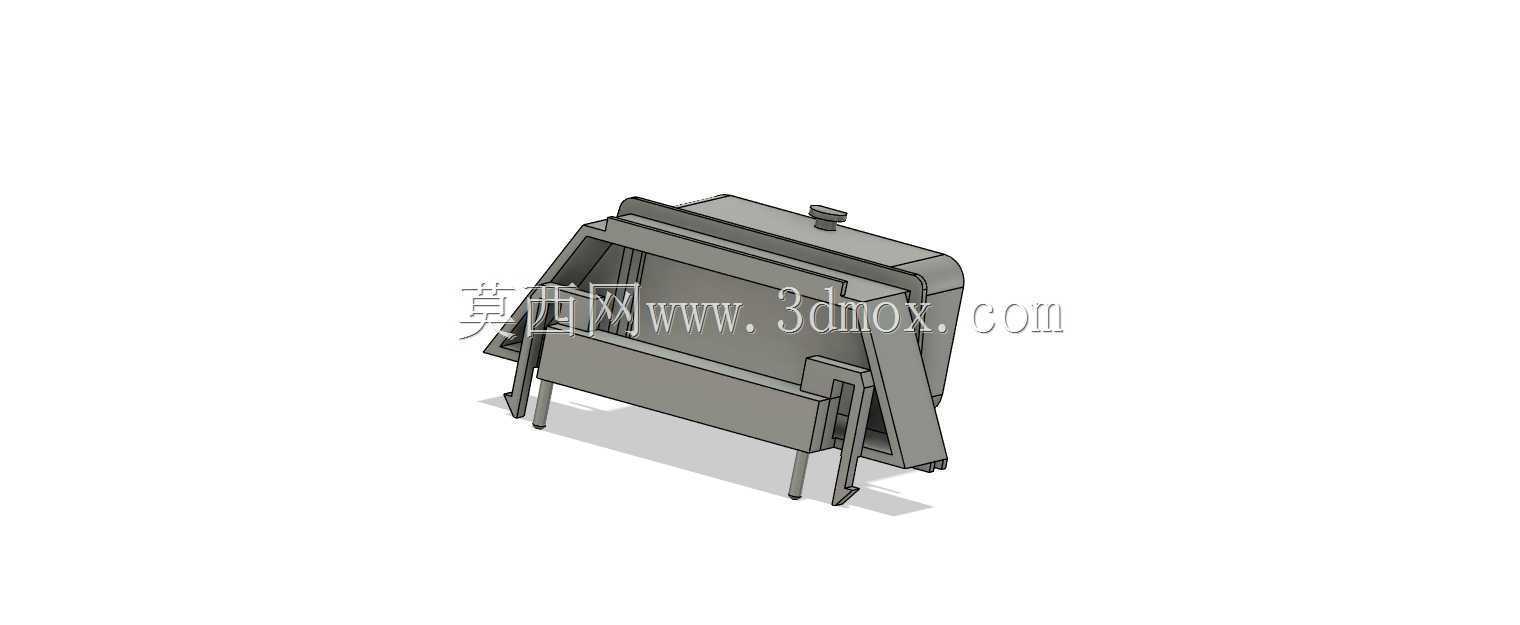

　　从结构上看，模型采用矩形壳体加侧向安装法兰的形式，前端为插接腔，后端与控制器壳体或PCB区域衔接。插接腔外周设置导向与防护边界，能够在公母端对插时限制偏斜，减少针脚因斜插造成的弯折风险。壳体外侧的凸台和卡扣结构用于装配定位，使连接器在面板或塑料壳体上保持固定姿态；下部伸出的锁止/定位脚可在安装时落入对应槽位，防止振动工况下产生转动或退松。

　　48针布局适合多通道信号传输，可同时承载传感器信号、阀组驱动反馈、电源与接地等多路连接。针位密集时，设计重点不只是导通数量，还包括针脚间距、爬电距离、插拔力和防呆特征。矩形外框本身承担初级防错作用，配合非对称外形或键位特征，可避免相邻线束插头误插。对于燃气汽车而言，发动机舱及燃气控制区域存在振动、温度循环和维护拆装需求，连接器的固定脚、加强筋和法兰过渡处都需要体现足够的刚性，避免长期使用后出现壳体裂纹或密封面变形。

　　建模时应先确定插接腔中心线和PCB安装基准，再围绕针脚阵列建立绝缘壳体、外罩、法兰和卡扣。安装边界方面，需预留插头握持空间、端子退出方向以及线束最小弯曲半径；法兰与壳体贴合面要控制厚度和台阶差，保证装配后不与PCB元件、固定螺钉或加强筋冲突。侧向伸出的挡板可作为防误触或导向结构，在总成布置时应与周边零件保持安全间隙。

　　该结构把多针信号连接、面板定位、振动锁止和装配防错集中在一个紧凑壳体内，适合在车载控制器三维布置阶段进行干涉检查、插拔路径验证和线束走向评估。
