汽车发动机点火用火花塞结构三维数模

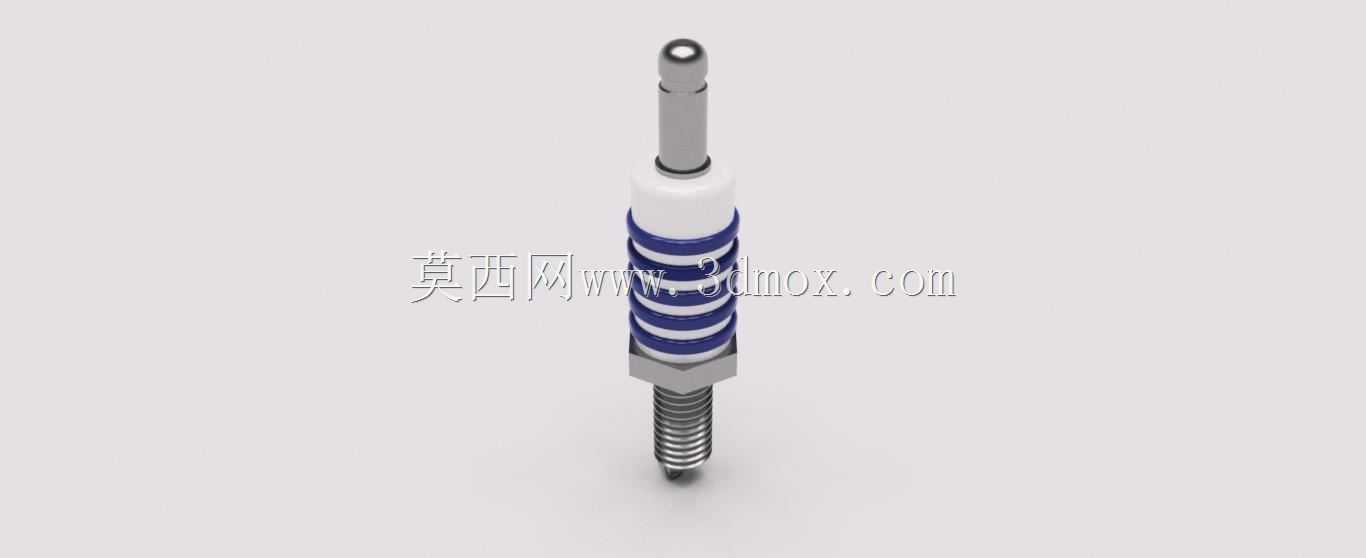

　　火花塞是汽油发动机点火系统里直接伸入燃烧室的核心执行零件，这版三维数模完整还原了量产火花塞从接线端到点火端的全段结构，可用于发动机周边装配校核、点火系统教学演示、维修工装开发以及零部件结构认知场景。从结构分层来看，数模最顶端为金属接线端子，用于压接点火线圈输出的高压导线，端子下方设置多级密封与绝缘过渡段，中段为带蓝白环纹的氧化铝陶瓷绝缘体，陶瓷段承担高压电极与金属壳体之间的绝缘隔离，同时耐受缸盖区域的高温、油污与振动冲击；陶瓷下部衔接六角金属壳体，壳体外轮廓加工出标准扳手夹持面，方便装机时使用套筒施加规定拧紧扭矩，壳体下段加工连续外螺纹，用于旋入气缸盖对应的火花塞安装螺孔，螺纹末端伸出侧电极，

　　中心电极从绝缘体内部贯通至下端点火间隙位置，侧电极与中心电极之间保留设定跳火间隙，高压电击穿该间隙产生电火花，点燃气缸内压缩后的油气混合气。建模过程中优先保证装配边界的准确性：螺纹段公称直径、旋合长度、六角对边尺寸、陶瓷绝缘段外径、顶部接线柱高度均参照车用火花塞常规装机尺寸搭建，螺纹根部与缸盖密封面之间预留密封垫圈安装位置，避免数模导入发动机总成后出现旋合干涉、套筒无法套入六角面、接线端与点火线圈护套距离不足等问题。外形上整体为细长轴类零件，轴向总长远大于径向直径，安装时仅下段螺纹与密封面落入缸盖安装孔，陶瓷上段与接线端子暴露在缸盖罩上方的点火线圈布置区域，设计校核时需要同步确认相邻火花塞之间的防干扰间距、点火线圈护套的插拔行程、

　　发动机线束走向不会与陶瓷绝缘体发生摩擦磕碰。结构细节上，金属壳体与陶瓷体之间采用滚压封装的固定结构，数模中还原了两者的衔接台阶，既保证燃烧室高压燃气不会从安装位置泄漏，也能让陶瓷体承受缸内爆发压力时不出现松动；中心电极与侧电极的端部形状、相对位置直接影响点火可靠性，建模时保留电极的细小伸出特征，可用于后续点火间隙分析、热值匹配教学以及火花塞拆装工具的结构设计。针对发动机舱高温工作环境，数模各段材质分区清晰：金属接线端、钢制壳体、螺纹段、电极部分赋予金属材质属性，陶瓷绝缘段赋予耐高温绝缘陶瓷外观，不同材质的分界位置与实际产品完全对应，方便做爆炸视图、剖面结构展示时清晰区分电流通路与绝缘隔离路径。在整机装配场景中，

　　该数模可直接导入发动机气缸盖总成，验证火花塞安装孔深度、螺纹孔有效牙数、密封面贴合状态，也能配合点火线圈、高压线束完成上部空间的运动与装配检查，避免量产装机后出现工具操作空间不足、电极伸入燃烧室长度过长撞活塞、过短导致点火位置偏离火焰传播区等典型工程问题。
