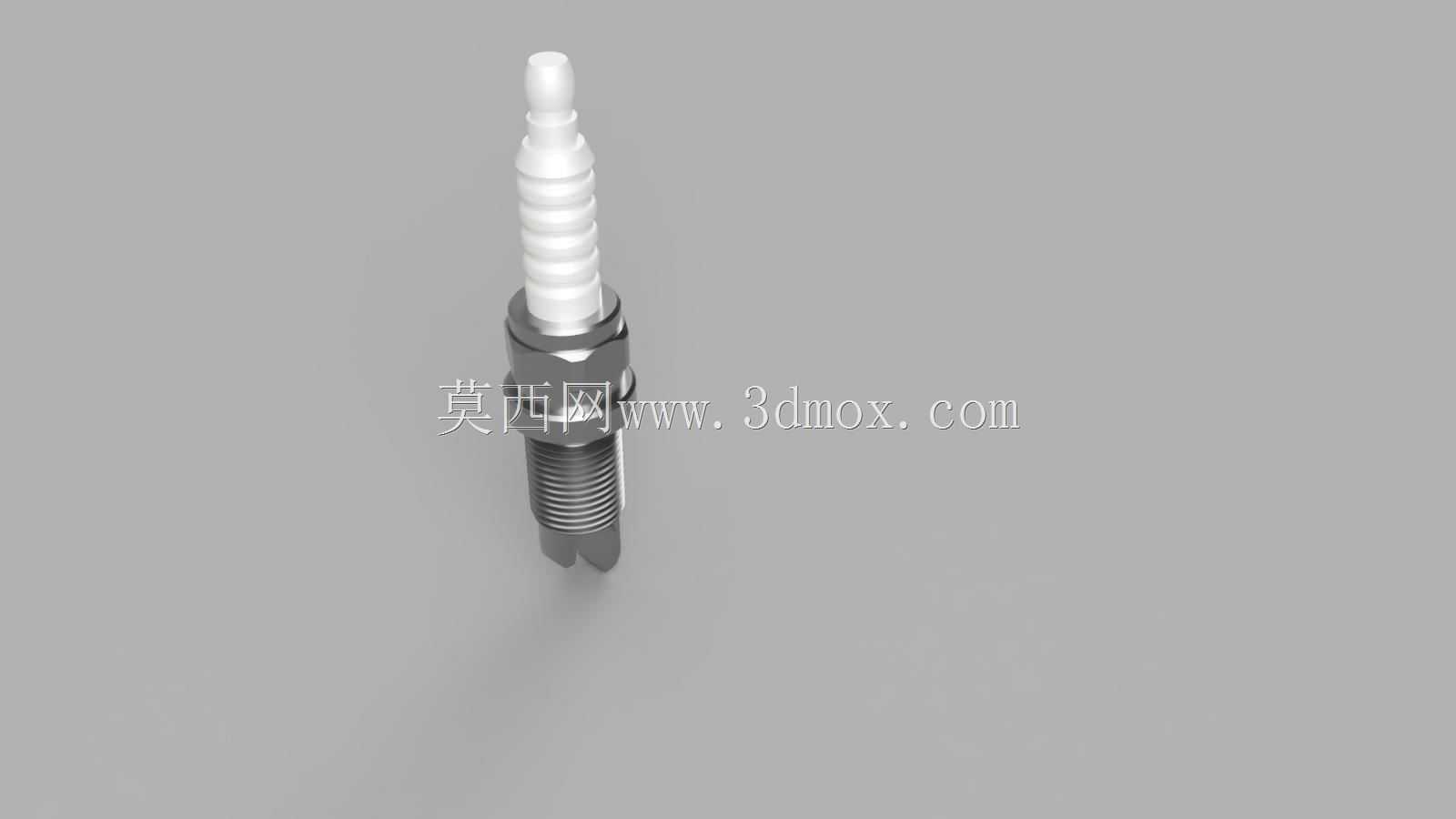

车用内燃机点火火花塞精细三维结构

　　火花塞是汽油内燃机缸盖总成里直接决定点火可靠性的核心小件，建模时先从整机装配边界倒推各段尺寸，而非孤立画零件：下端螺纹段需匹配缸盖预设的火花塞安装孔，螺纹公称直径、旋合长度严格对齐缸盖螺纹孔深度，保证拧入后电极端面恰好伸入燃烧室指定位置，既不会因伸入过长被活塞运动干涉，也不会因缩进过多导致点火火核被孔腔遮挡、火焰传播滞后。螺纹上方的六角拧动台尺寸按标准扳手空间预留，周边要留出缸盖罩壳、点火线圈插接腔的避让间隙，现场装配时套筒可完全套入、无周边管线卡滞。上部白色陶瓷绝缘段采用多级阶梯棱纹结构，这些凸起棱并非装饰：一是拉长绝缘体表观爬电距离，避免缸盖内潮湿、油污环境下高压电沿陶瓷表面击穿漏电；二是棱纹卡槽可与点火线圈橡胶护套紧密扣合，

　　防止车辆振动时护套松脱。陶瓷内部贯穿金属中心电极，顶端接点火线圈高压输出端，下端延伸至燃烧室侧；侧电极弯折焊接在金属壳体下端面，与中心电极端部预留均匀点火间隙，建模时间隙公差按发动机标定值控制，间隙过大需更高点火电压易缺火，过小则火核能量不足、怠速抖动。实际整车运行场景里，火花塞长期承受燃烧室骤变的高温高压：做功瞬间燃气温度超两千摄氏度，进气冲程又被新鲜混合气快速冷却，壳体金属材质导热路径需把电极热量快速传导至缸盖水套，避免电极过热早燃；陶瓷段则隔绝上万伏高压电与金属缸盖，杜绝接地短路。建模过程中把各装配配合面单独拆分：螺纹段与缸盖孔的旋合配合、六角台的拧紧限位面、陶瓷与金属壳体的卷压封装面、电极端部的点火工作端面都单独定义属性，

　　后续做燃烧仿真、装配校核时可直接调用对应面，无需二次拆分。外形上整体为细长轴类结构，最大外径位于六角拧动台处，远小于缸盖安装孔的预留通道，轴向总长度适配缸盖厚度至点火线圈安装位的距离，装车后上部仅露出点火线圈插接段，不占用气门室罩外部多余空间，覆盖乘用车、小型通用汽油机等多数点火式内燃机的安装适配逻辑。
