多通路弯歧管管路结构三维造型

　　这类歧管结构常见于需要将单路或多路介质进行汇集、分流的管路系统中，在小型内燃机排气侧、试验台流体回路、通风换热支路以及设备内部气路布置里都能看到类似形态。它的核心作用不是单纯把几根管子连在一起，而是通过连续弯曲的流道，让各支路在汇入主路或从主路分出时保持较顺畅的走向，减少急转折造成的局部阻力，也避免管路在有限空间内与周边机体、罩壳、支架发生干涉。

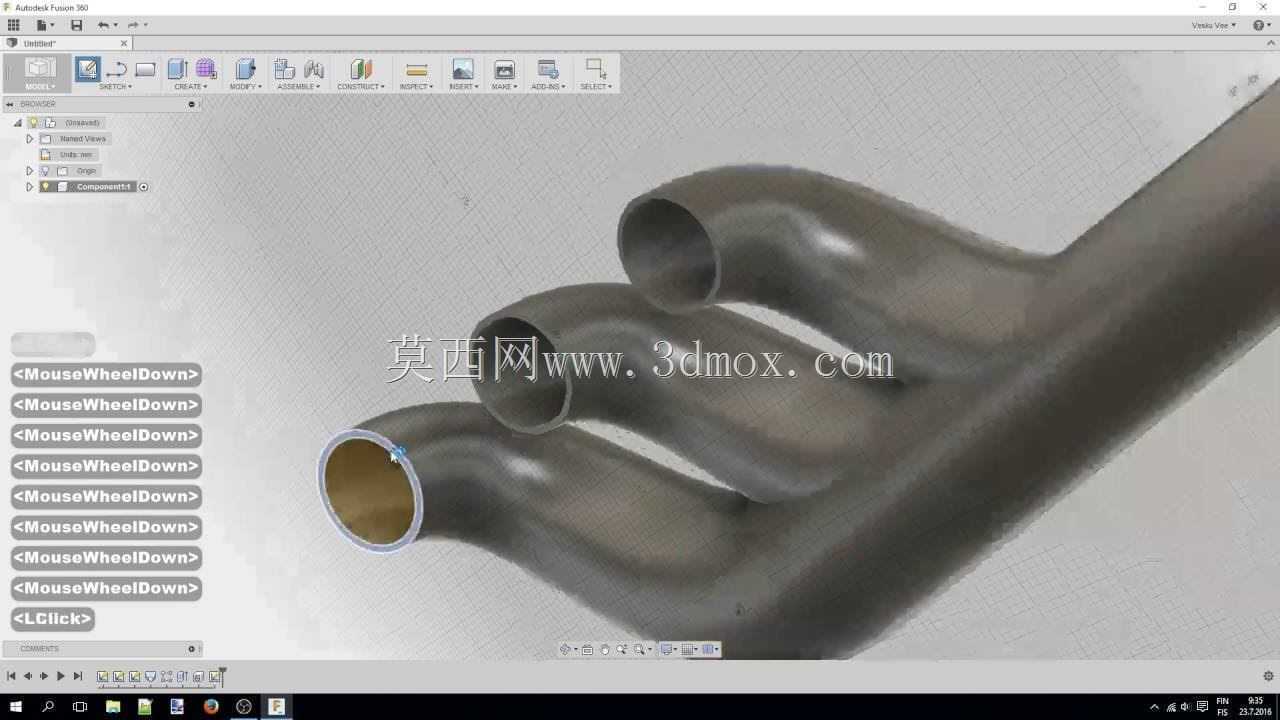

　　从结构上看，模型由一根主管和多个并行弯支路组成，各支路端口保持圆形开口，管壁采用等厚思路进行构建。弯曲段没有使用生硬的直角转折，而是以较大曲率半径过渡，这种处理在实际加工中对应弯管成型或铸造流道的工艺要求：曲率过小会导致弯管外侧减薄、内侧起皱，若采用铸造方案，也容易在转角处形成冲蚀或清砂困难。支路之间保持相近的弯曲节奏和间距，既有利于排布紧凑，也能让各支路长度差异控制在较小范围内，对于排气脉冲平衡、气流分配一致性较为关键。

　　建模时需要先确定各端口的中心线路径，再沿路径扫掠出圆管实体。中心线不是随意绘制的空间曲线，而要结合安装面坐标、端口朝向和相邻零件边界进行约束。主管走向承担整体支撑与汇流功能，支路从主管侧向逐步抬升或偏移，端口端面通常需要预留与法兰、卡箍、焊接接头或橡胶软管对接的直段。若直段过短，接头夹持后会覆盖到弯曲区域，密封可靠性下降；若直段过长，则会浪费布置空间并增加管路重量。

　　外形尺寸方面，这类零件的边界主要由管径、弯曲半径、支路中心距和端口伸出长度决定。设计过程中应先锁定端口位置，再反推弯段曲率，保证安装时各管口能够准确对接对应接口。管路外侧到相邻结构件之间需要保留合理间隙，既要考虑管壁本身厚度，也要预留热膨胀、振动位移和装配工具操作空间。用于发动机周边时，歧管还会承受温度循环和振动，固定点不能只集中在端口位置，通常需在主管或支路交汇处设置安装耳、加强筋或抱箍支撑位，以降低悬臂段振动幅度。

　　流道设计上，多支路汇合处应避免内壁突然收窄或形成明显台阶。若用于排气，内壁越平顺，废气排出阻力越低；若用于冷却液或低压气体，则可降低涡流和压力损失。支路与主管相贯区域是建模和制造的重点，相贯线处需要连续过渡，壁厚不应出现突变。三维造型中可通过扫掠、放样、布尔合并和圆角处理完成整体实体，但工程落地时仍需核对最小壁厚、弯曲段椭圆度、端口同轴度以及焊接或装配坡口形式。

　　在设备选型和结构评审阶段，该类歧管不能只看外观是否饱满，更要关注端口方位是否满足拆装顺序、管路最低点是否存在积液风险、支路间距是否便于卡箍拧紧，以及热态工作时是否会触碰热敏部件。通过三维模型提前检查这些边界，可以在加工前发现管路干涉、检修空间不足和流道转折不合理等问题，从而减少样机阶段反复改管的成本。
