气动夹紧气缸总成工装夹具结构

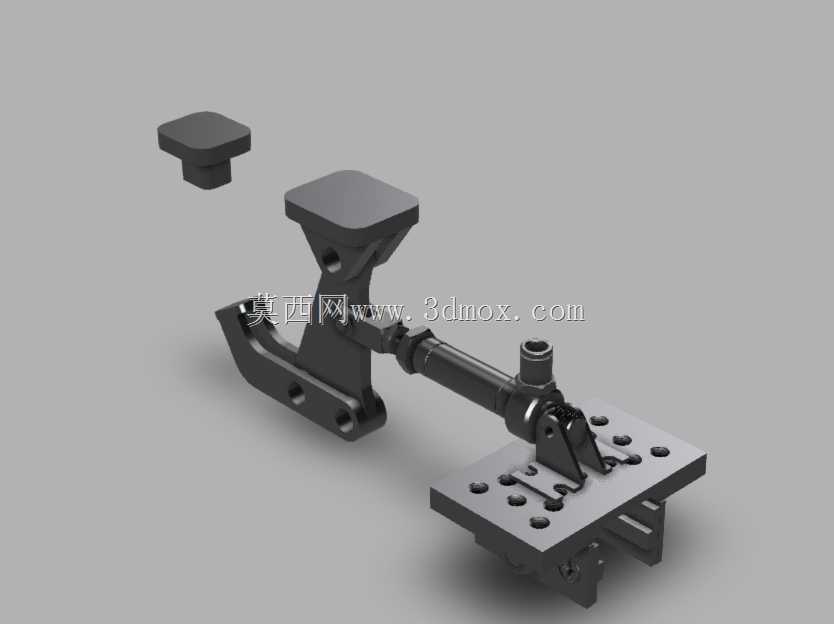

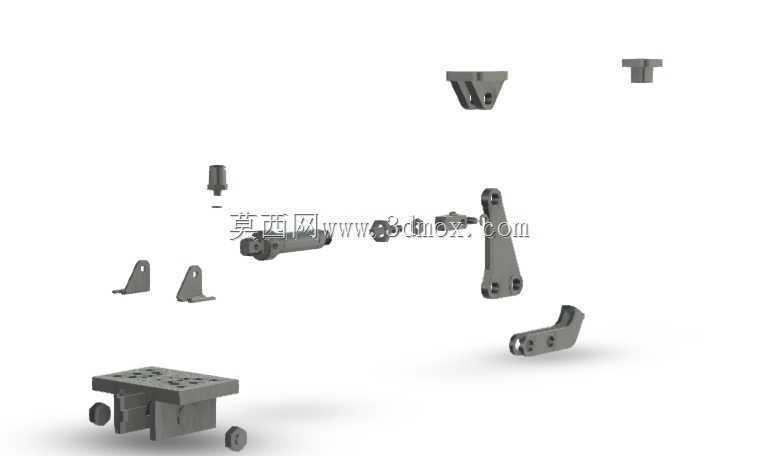

　　这套气缸总成围绕气动夹紧工位展开，主体由缸体、活塞杆、压臂、铰接支座、安装底板及分离式压块组成，适用于焊接工装、检具、机加工定位夹具和自动化装配线中对工件的快速压紧。现场使用时，压缩空气进入缸体推动活塞杆伸缩，活塞杆前端通过铰点带动压臂绕支座回转，压头在行程末端形成接近垂直向下的压紧力，从而把工件约束在底板定位面上；松开时压臂抬起，留出取放件空间。

　　结构布置上，气缸并非直接承受全部侧向载荷，而是通过连杆铰点把直线推力转换为压臂摆动，支座和底板承担主要反力。底板开设阵列安装孔与槽位，便于在工装基板上调整位置，也可配合定位销、挡块和支承钉构成完整定位方案。压块与压臂采用分离式设计，可根据被压工件表面形状更换压头，避免单点接触造成压痕或压紧不稳。铰接处设置销轴与配合孔，保证运动间隙可控，长期往复动作后仍能维持压点重复位置。

　　从安装边界看，底板是主要基准面，装配时需先保证底板与工装台面平行，再校核气缸轴线、连杆铰点和压臂回转中心的相对位置。若压臂过长，虽然可获得更大开度，但会放大铰点受力并降低刚性；若压臂过短，则压紧行程不足，取件空间受限。设计中压头工作位置应尽量靠近工件支撑点，使夹紧力形成短力臂闭环，减少工件翘起和底板弯曲。气缸接口方向需预留气管插拔及弯曲半径，周边还要留出传感器、磁性开关或调速阀的安装空间。

　　建模时应重点表达销轴配合、压臂极限角度、缸体固定面和底板孔系。装配关系不能只做外观贴合，需还原运动副约束：缸体与支座固定，活塞杆与连杆同轴铰接，压臂绕支座回转，压头随压臂在压紧与释放两个位置间切换。干涉检查应覆盖完全压紧、完全打开以及中间过渡状态，尤其关注压臂与工件轮廓、气管接头与支座、螺栓头部与沉孔之间的间隙。

　　在夹具选型阶段，这类结构适合中小尺寸零件的频繁装夹，具有动作快、操作省力、便于接入气动回路的特点。实际设计还要结合气源压力、活塞面积、压臂杠杆比和所需夹紧力核算输出，不能仅凭缸径判断压紧效果。底板厚度、支座加强筋和螺栓规格需匹配夹紧反力，高频工位还应考虑铰点磨损、导向精度和压头补偿，以保证批量生产中的定位一致性。
