重载钢卷平板运输固定支撑托架

　　这套托架结构面向钢厂、钢材加工配送中心、物流场站内部短驳转运场景，主要解决圆柱钢卷在平板运输平台上无定位、易滚动、侧向滑移的痛点。日常转运中，钢卷单卷重量可达30吨，卷材轴线若未做限位，车辆起步、制动、转弯时卷材惯性极大，普通垫木、简易挡块极易被压溃、移位，甚至出现卷材滚落的重大安全隐患，这套刚性焊接托架就是针对该工况开发的专用承载限位构件。

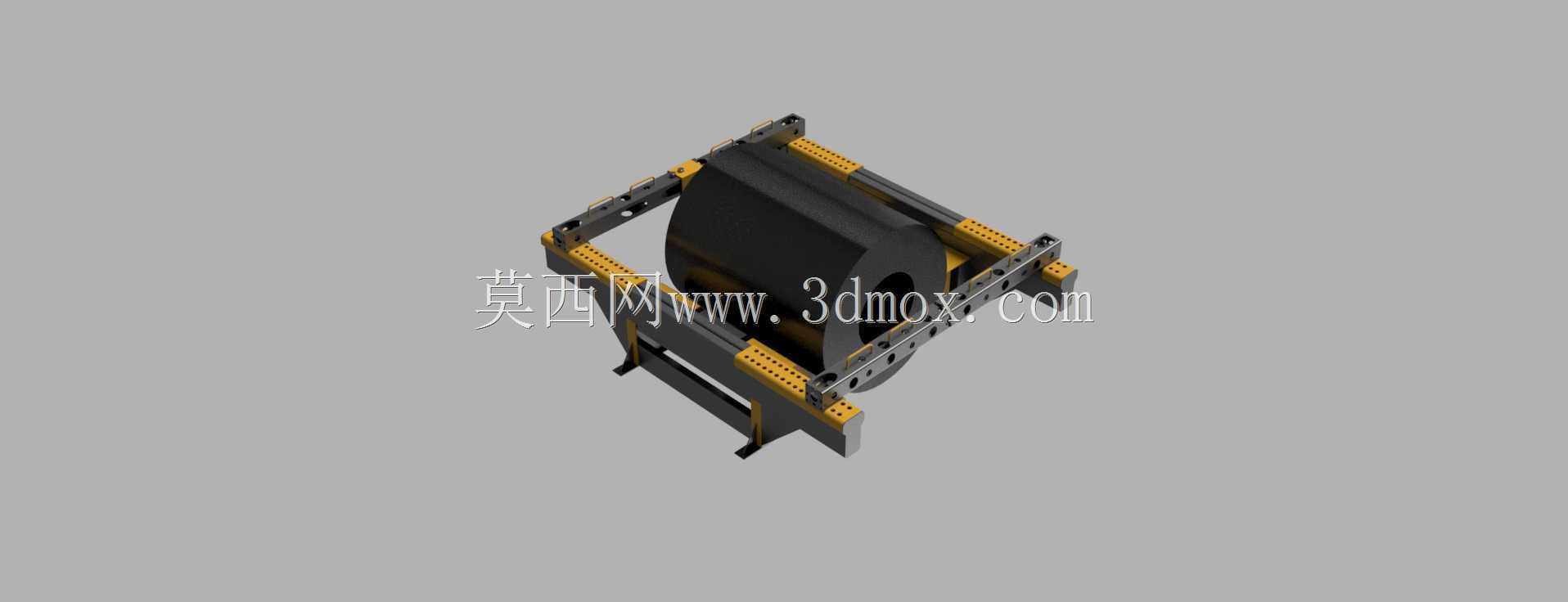

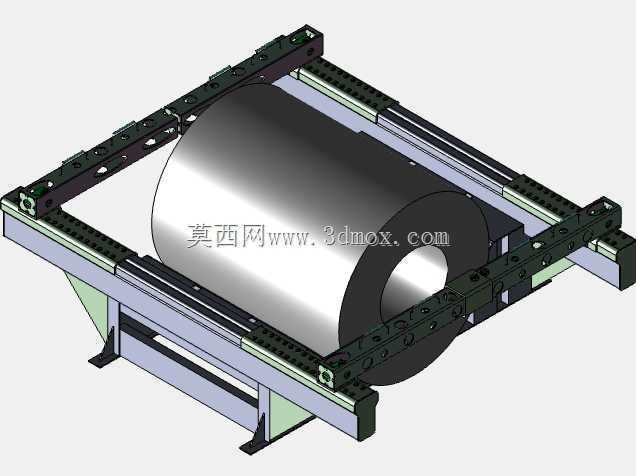

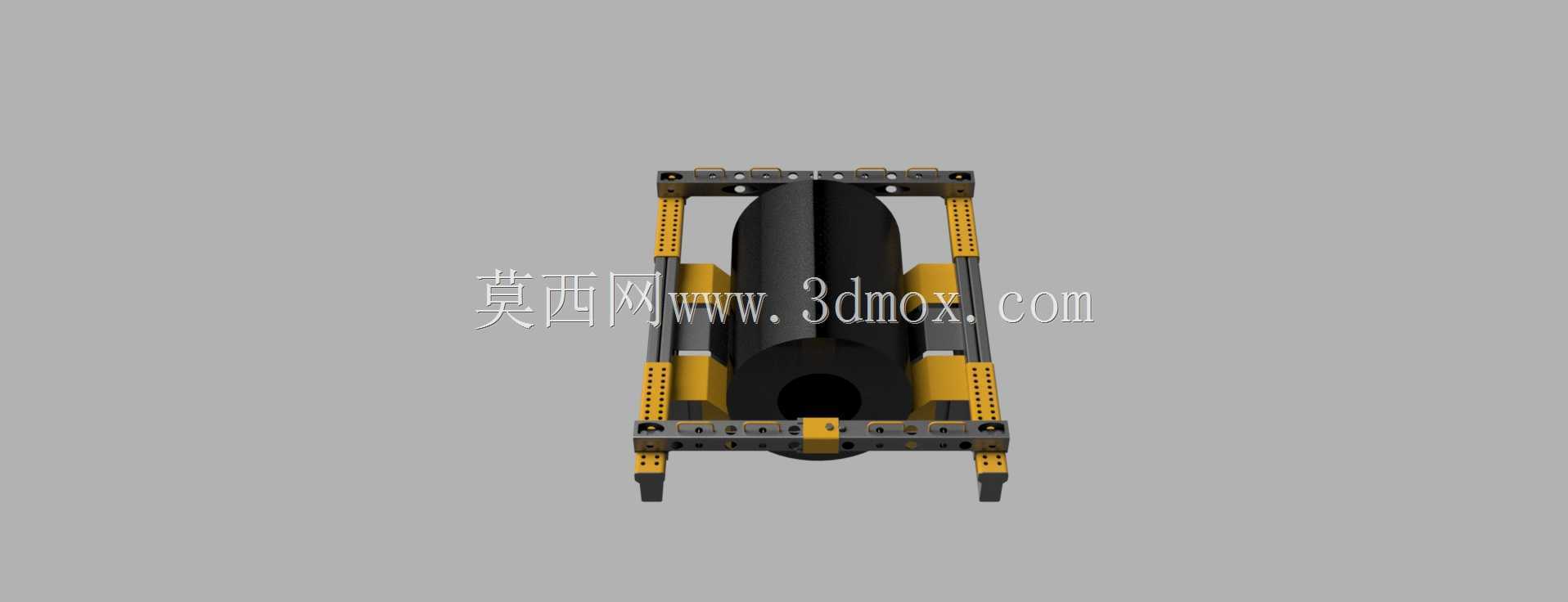

　　从结构布局来看，整套托架采用左右对称的门式框架构型，底部为通长的型钢焊接基座，基座底面完全贴合平板运输车的载货平台面，现场安装时需将基座底边与平台主梁位置满焊固定，不可采用螺栓压紧或者临时点焊的方式，避免重载冲击下焊缝撕裂。框架两侧设置带密集定位孔的竖向支撑臂，支撑臂内侧的弧形贴合面适配钢卷的外圆轮廓，接触位置加装可拆卸的耐磨缓冲垫块，既避免钢卷边部与硬钢结构直接接触造成卷材表面划伤，也能分散接触应力，防止局部压强过大压损钢卷包装层。

　　设计阶段优先校核了30吨满载工况下的结构强度：底部基座选用厚壁矩形管拼焊，整体截面惯性矩经过验算，在钢卷偏载、车辆紧急制动的纵向冲击载荷下，基座挠度控制在允许范围内，不会出现下挠变形；两侧支撑臂的间距预留了适配不同宽度钢卷的调节余量，臂体上的阵列孔位可配合插销调整内侧挡距，兼容常见宽度规格的热轧、冷轧钢卷，无需针对每一种卷材宽度单独更换托架。框架的斜向加强筋布置在受力传递路径上，把钢卷的竖向重力、侧向滚动力直接传导至底部焊接基座，再分散到平板车的平台主梁，避免局部应力集中。

　　安装边界方面，托架整体宽度适配标准平板运输车辆的内空载货宽度，底部基座的长度方向覆盖钢卷轴向的支撑区间，焊接作业前需要提前划线定位，保证左右两组托架的同轴度，避免钢卷落位后出现单侧偏载。托架的竖向高度经过匹配设计，钢卷落座后最低点距离平板台面留有安全间隙，不会出现卷材外圈直接摩擦台面的情况，同时支撑臂顶端高度低于钢卷中心水平线，保证吊装作业时吊具可以顺利从卷材上方脱开，不会和托架结构发生干涉。

　　实际使用流程中，车间行车将钢卷垂直吊放至两组托架的弧形支撑位之间，卷材自重会将其压入贴合面，两侧支撑臂完全阻挡钢卷的前后滚动趋势，横向的限位凸边则避免卷材在车辆转弯时发生轴向窜动。整套结构没有复杂的活动部件，日常维护仅需要检查焊缝有无开裂、缓冲垫块有无磨损脱落，工况适应性极强，既可以固定在厂区内部平板拖车上长期使用，也可以焊接在货运卡车的平板货台内，用于干线钢材运输的卷材固定，替代传统的繁琐绑扎工序，大幅提升钢卷转运的装卸效率与运输安全性。
