全志H3处理器FBGA封装芯片三维结构

　　在嵌入式硬件开发与整机结构堆叠过程中，主控芯片的封装外形往往是PCB布局、散热结构设计以及外壳干涉校核的关键边界。这款全志H3处理器采用FBGA-347封装，三维结构完整还原了芯片本体的外形轮廓、边角形态以及顶部丝印标识，可直接用于智能机顶盒、平板类设备、工控网关、多媒体播放终端等产品的结构预装配环节。

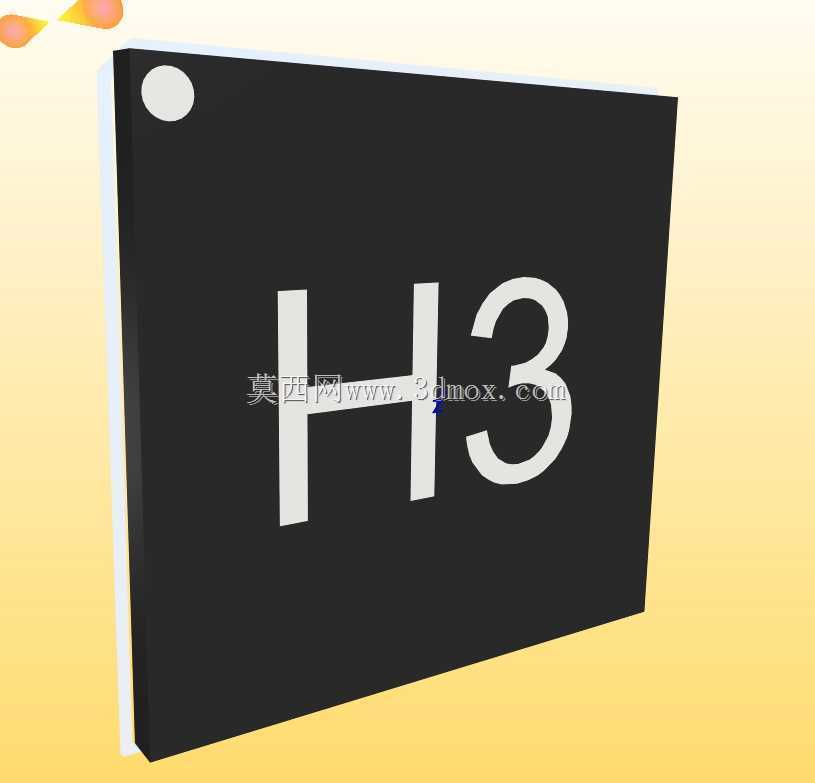

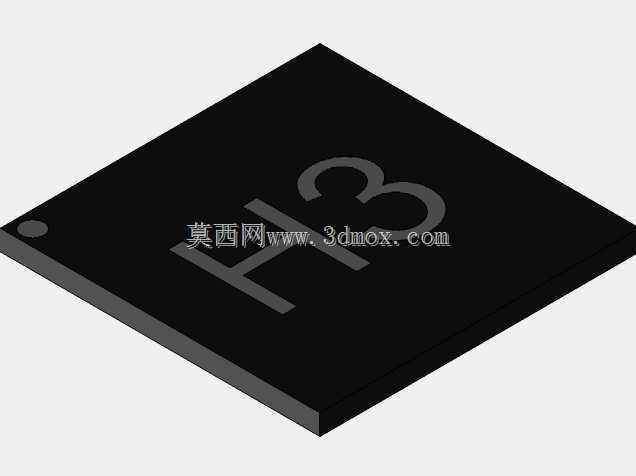

　　从实际工程使用角度看，BGA类芯片在整机设计中最容易被忽略的是实体高度与周边元件的空间冲突。很多硬件工程师在PCB阶段只关注焊球阵列的引脚分布，而结构工程师拿到二维封装图后，很难准确判断芯片塑封体的真实厚度、边缘倒角以及顶部标记区域。该三维模型将黑色塑封本体作为主体，表面保留H3标识，左上角呈现定位圆点特征，能够在装配环境中直观呈现芯片占用的立体空间。

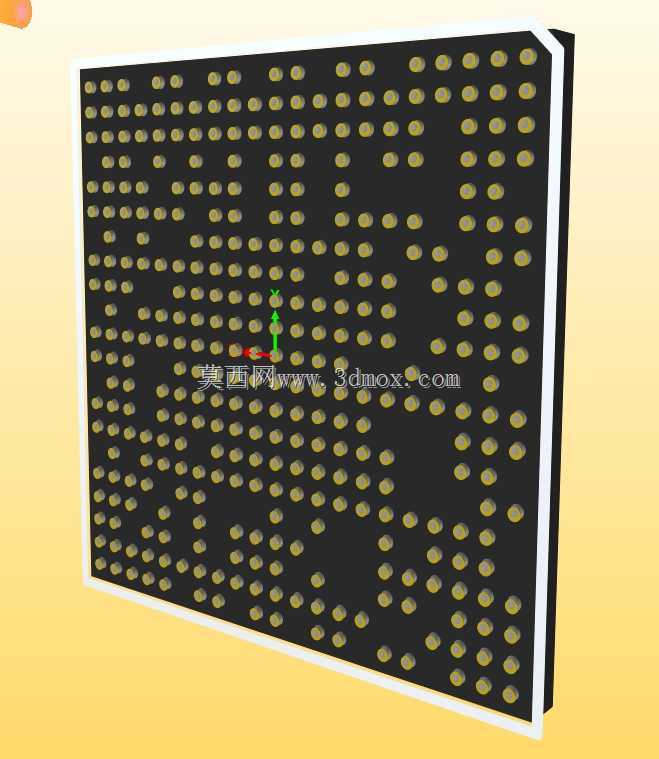

　　设计思路上，模型围绕封装本体的几何还原展开，没有引入多余的外围电路，重点突出芯片外轮廓这一结构要素。FBGA器件通常采用底部球形引脚阵列，焊接后芯片底部与PCB表面之间存在由焊球高度决定的微小间隙，这一区域关系到清洗、 underfill填充以及返修热风加热的空间判断。在结构评审时，将该芯片模型放置于PCB对应封装位置，可以同步检查上方屏蔽罩、散热片、导热垫以及外壳筋位是否发生干涉。

　　安装边界方面，塑封体的长宽尺寸决定了PCB上需要预留的元件禁布区，顶部高度则影响散热件的压缩量设计。对于采用金属屏蔽罩的产品，罩体内表面与芯片顶部之间需保留导热介质的填充空间；若采用被动散热片，则要依据芯片顶面平面度和高度公差确定导热垫厚度。模型边角的圆角处理也有助于在工程图中准确标注避让尺寸，避免外壳或支架在装配时压碰到封装边缘。

　　在产线工装设计中，该模型还可用于吸嘴取件路径、视觉定位Mark点以及托盘排布的校核。FBGA器件对贴装精度要求较高，封装本体的方位标记与焊球第一脚位置必须对应，三维结构中保留的定位特征能够帮助工艺人员在仿真环境中确认吸嘴吸附面和相机识别角度。对于维修返修工位，准确的芯片外形也能指导热风嘴尺寸选择，避免加热范围过大损伤周边存储器与电源器件。

　　多媒体终端产品在堆叠时通常将H3作为核心应用处理器，周边配合DDR内存、eMMC存储、电源管理芯片以及接口电路。主控芯片往往是板上高度较低但热量集中的器件之一，结构设计需要同时兼顾电磁屏蔽、散热路径和生产可制造性。通过在三维装配中提前置入该封装模型，可以在开模前完成芯片到屏蔽罩、屏蔽罩到外壳、外壳到散热空间的多层间隙检查，减少试装阶段因封装尺寸偏差导致的返工。

　　从建模表达来看，模型以简洁实体呈现塑封体、丝印与定位特征，适合在方案阶段进行空间布局，也适合作为电子元件库中的主控芯片封装参考。结构工程师可依据其外轮廓建立干涉检查体，硬件工程师可结合封装焊盘进行板级协同，工艺人员则可据此评估贴装与返修工装，使芯片这一核心器件在整机设计中不再只是原理图上的一个符号，而是具备明确安装边界和装配关系的真实零部件。
