双通道硅光电倍增探测器件结构

　　该三维结构对应一款双通道硅光电倍增探测器件，主要面向近红外弱光信号采集场景。在实际设备中，这类器件常被嵌入激光雷达接收端、荧光分析模块、放射探测单元、医疗成像探头以及工业在线光强检测装置内，承担将极微弱入射光转换为可测电信号的任务。与普通光电二极管相比，硅光电倍增管内部由大量微像素雪崩单元并联构成，单光子级触发能力突出，在低照度、快速脉冲光条件下仍能保持较高增益，因此对封装定位、引脚边界和受光面保护的要求都比较严格。

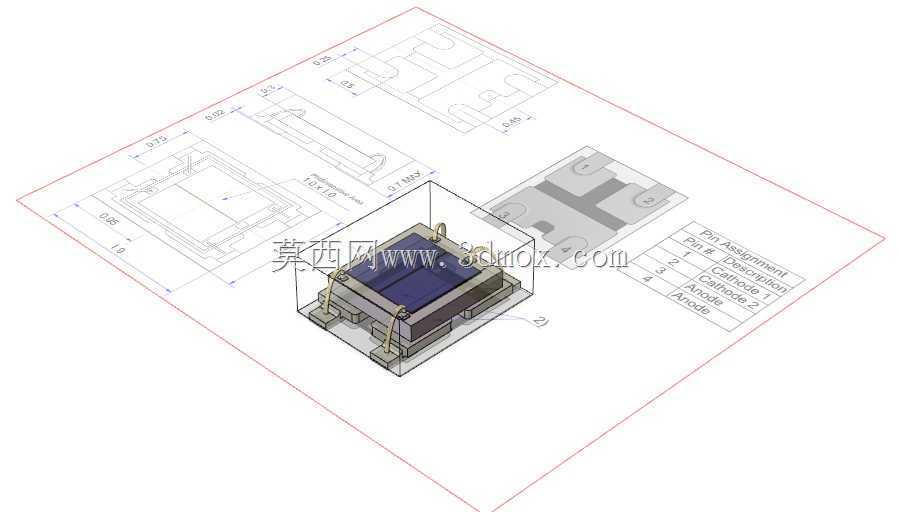

　　建模时先从封装外轮廓入手，确定器件顶部透明或半透明受光窗口的位置，再向下还原硅芯片承载区、键合引线、内部导电通路以及外部引脚。双通道布局意味着两个探测通道在同一封装内并行布置，结构上需要清晰区分阴极、阳极及各通道对应端子，避免装配理解偏差。图中可见芯片并非简单方块堆叠，而是通过细微引线与引脚框架连接，外部封装同时承担光学入射、机械防护和电气隔离作用。对于选型工程师而言，受光面的有效区域、窗口高度、引脚伸出长度以及相邻端子间距，都会影响PCB排布、遮光罩设计和光学透镜耦合。

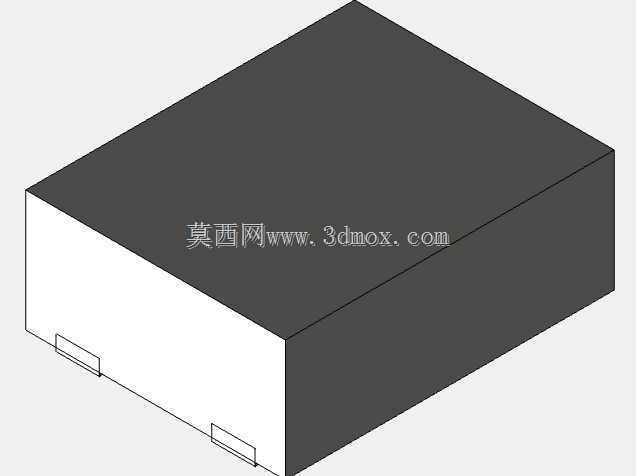

　　安装边界方面，该器件属于表贴式小型光电器件，底部和侧部引脚决定了回流焊时的焊盘尺寸。三维模型中保留了封装本体、引脚折弯、芯片腔体和窗口轮廓，便于在整机布局阶段检查与周边电阻、电容、屏蔽罩的干涉关系。若用于近红外探测，外壳上方通常还需预留滤光片或聚光透镜空间，因此模型的顶面高度和外廓长宽不能只按元件实体处理，而应结合光路装配一起校核。

　　结构设计思路上，重点不是复杂运动机构，而是微型半导体封装的空间表达：既要让工程师看清双通道芯片与引脚的对应关系，也要体现透明窗口下感光区的相对位置。引脚采用扁平外伸形式，适合自动化贴装；封装边角和本体厚度则影响吸嘴取料、托盘包装及PCB局部限高。将该模型放入探测模块总成后，可以同步完成焊盘对齐、光路中心校核、外壳避让和维护拆装判断。对于弱光检测设备来说，这种精细封装结构能够帮助设计人员在原理图之外，更直观地确认器件接入系统后的真实机械边界与光学安装条件。
