控制工程智能室集成柜体结构

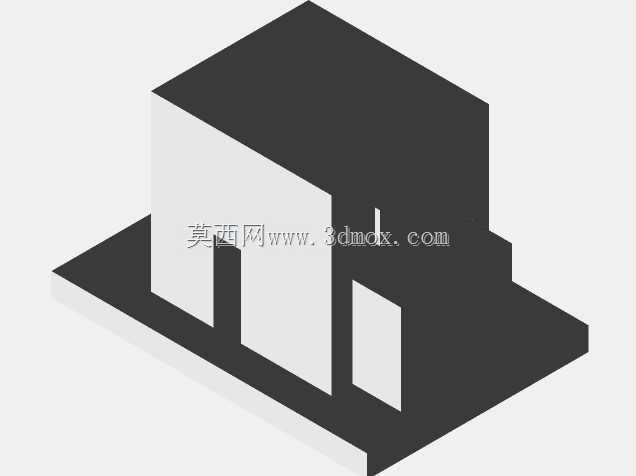

　　这套结构面向厂区集中控制、小型站房就地监控以及实验装置配套控制间等场景，核心不是单纯做一个外观方块，而是把控制柜体、操作观察区、设备承载底座和现场安装边界统一到一个可落地的三维壳体里。主体采用高低错落的箱式布置，较高舱段可容纳控制主机、电源模块、端子排和散热空间，较低舱段适合布置接线区、辅助元件或检修通道；正面预留狭长观察窗，便于在不开门状态下查看内部指示状态，侧下方开口则对应走线、通风或维护操作位置。

　　从现场使用角度看，智能室往往不是孤立设备，它需要与周边桥架、电缆沟、设备基础和人员巡检路线协同。底部外伸平板在模型中承担两个作用：一是形成稳定安装面，便于整体落座到混凝土基础或型钢框架上；二是给出柜体外侧的安全边界，避免门体开启、接线弯折和维护站位与相邻管线干涉。实际布置时，可先以底板外缘确定占地轮廓，再校核背面离墙距离、左侧电缆弯曲半径以及右侧操作空间，使模型在方案阶段就能反映安装可行性。

　　结构设计上采用规整几何体，有利于板材下料、折弯、焊接或拼装。主舱外壁保持连续，可提高整体刚度；顶部做成封闭平面，方便吊装、积尘清理和上部防护；观察窗周边需要在详细设计中增加窗框、密封胶条和安装压条，避免仅靠开孔影响防护等级。较低舱体与主舱相连，既可以作为台阶式检修平台的概念表达，也可演化为独立电气小柜，内部通过隔板区分强电与弱电，减少电磁干扰。

　　尺寸推进时，应先按内部元器件清单确定舱内净宽、净高和净深，再反推板厚、门框、加强筋和底座高度。底板不宜只按视觉比例处理，需结合地脚螺栓位置、电缆进线孔和吊装受力点进行细化；若现场采用整体吊运，顶部或底座应预留吊点，并在骨架处传递载荷。通风设计可根据发热量在背面或侧面设置百叶、过滤风扇或空调安装位，模型当前的简洁外形为这些开孔和附件保留了修改空间。

　　对于三维建模人员，该结构适合采用自底向上的方式：先建立安装基准面和底板轮廓，再搭建主舱、副舱、窗体与开口，最后补充门框、铰链、密封条、螺栓和接地位置。这样在方案评审时，既能展示智能控制室的整体形态，也能直接切出剖面检查元器件排布、维护距离和管线走向。整体结构语言克制，没有多余曲面，重点落在空间分区、安装接口和工程可制造性上，能够作为工业配电柜、现场控制站和小型智能室方案设计的基础壳体。
