工业交流稳压控制箱体结构设计

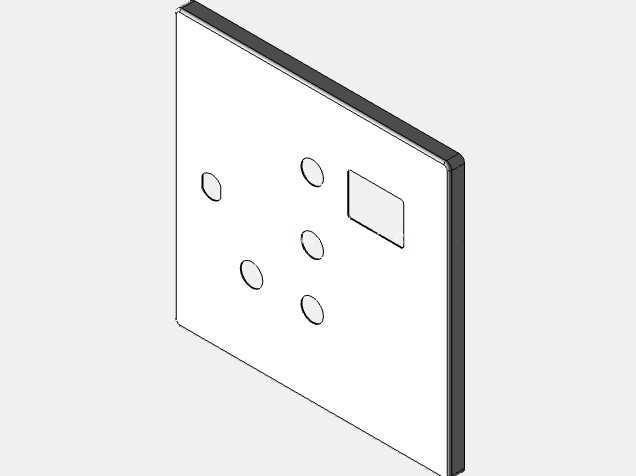

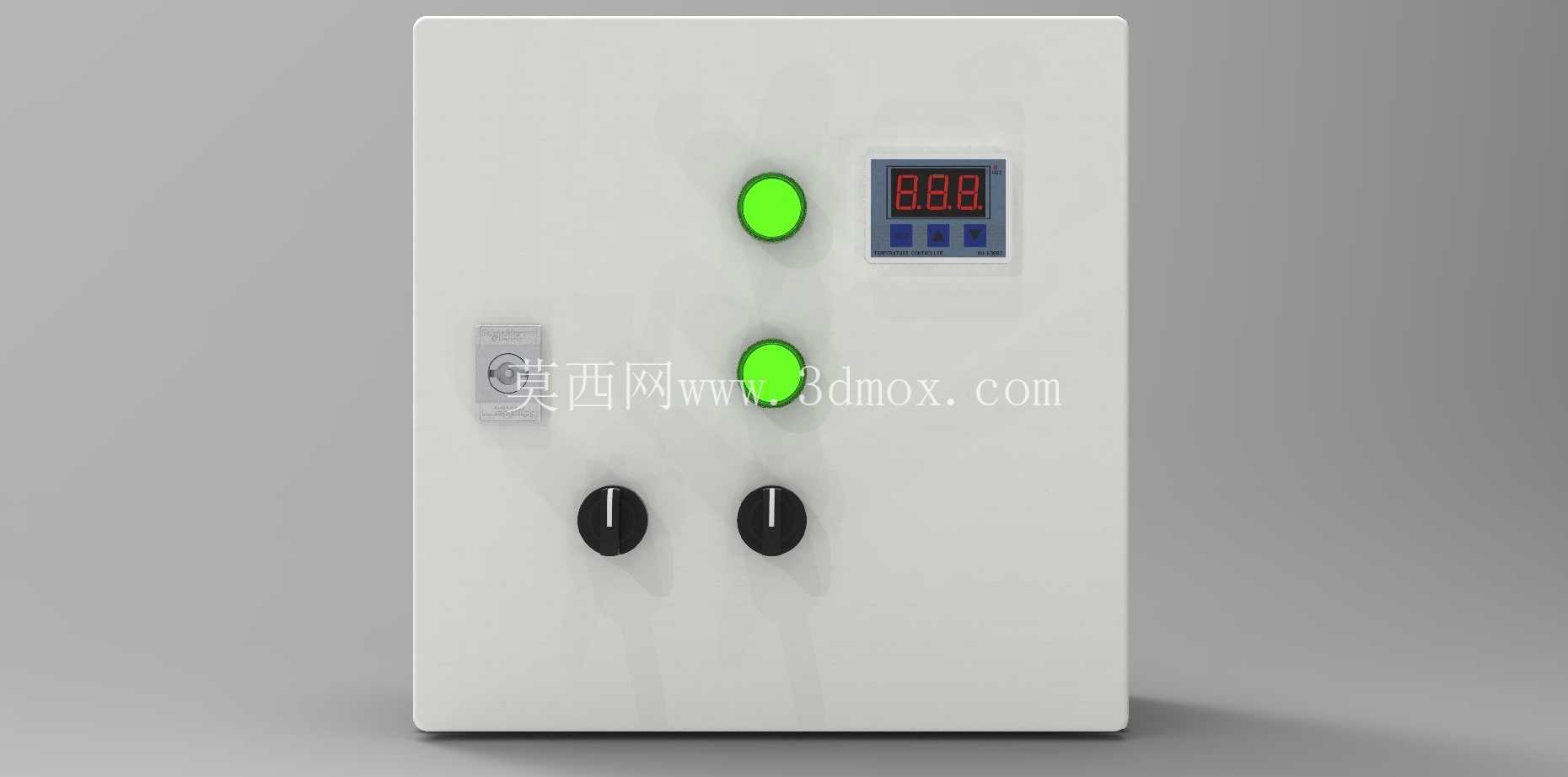

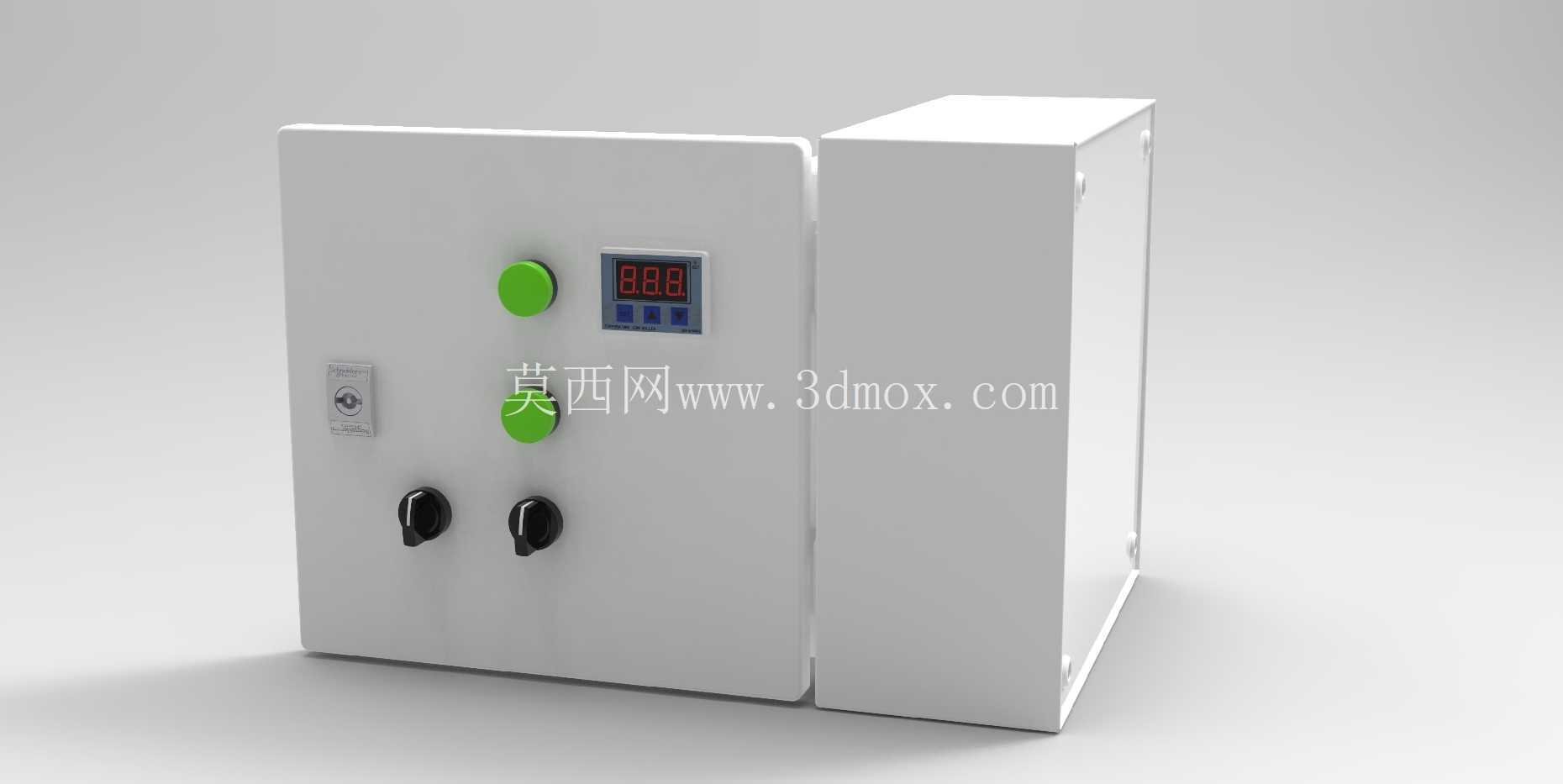

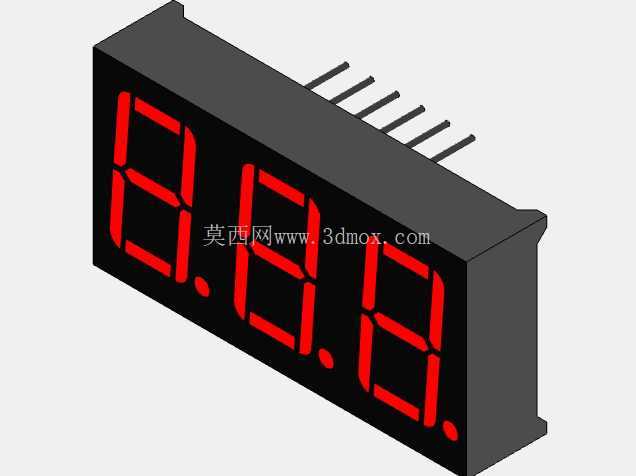

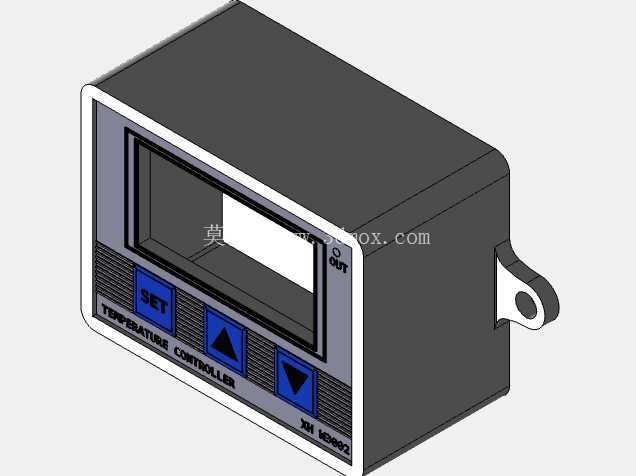

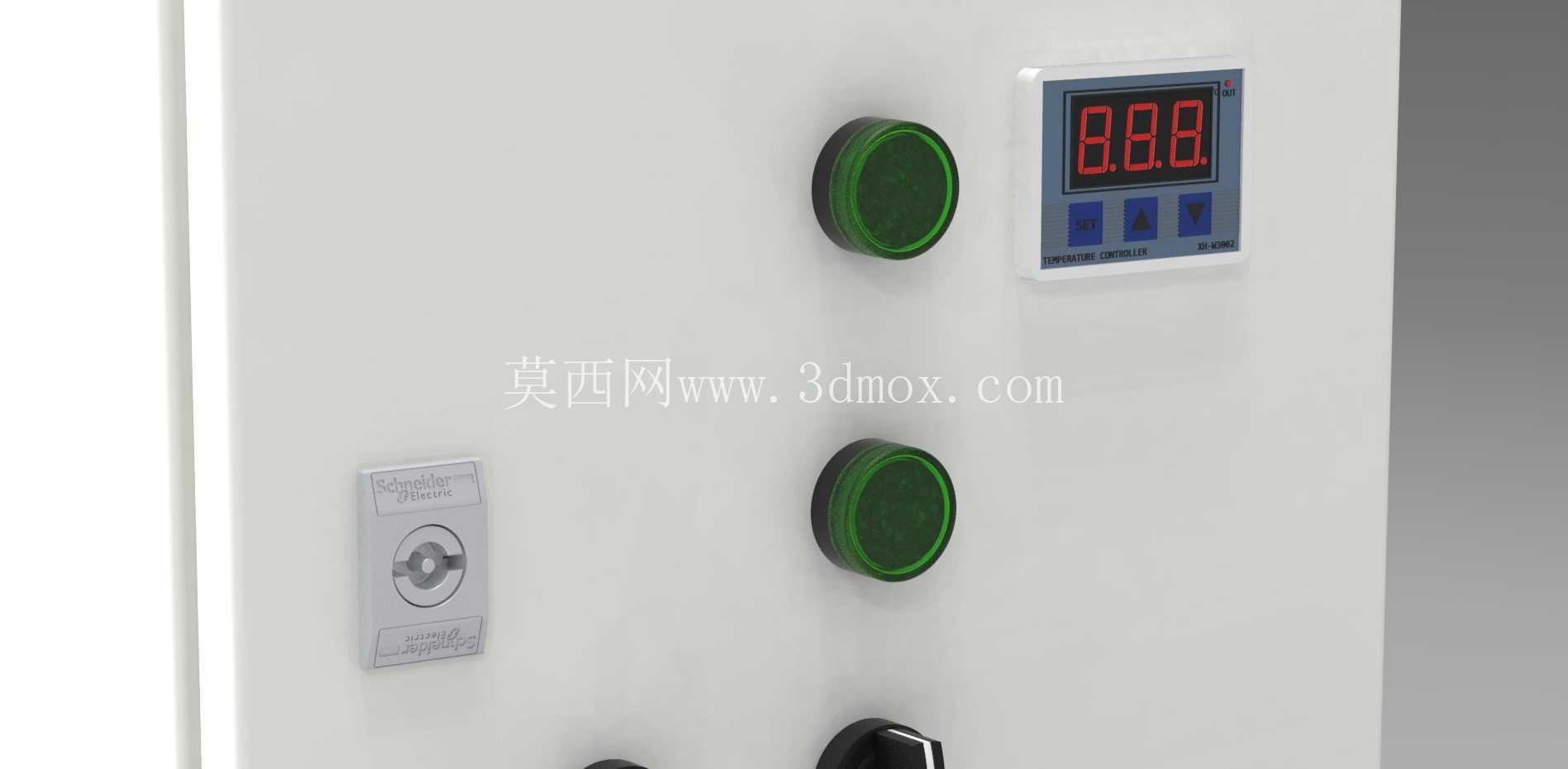

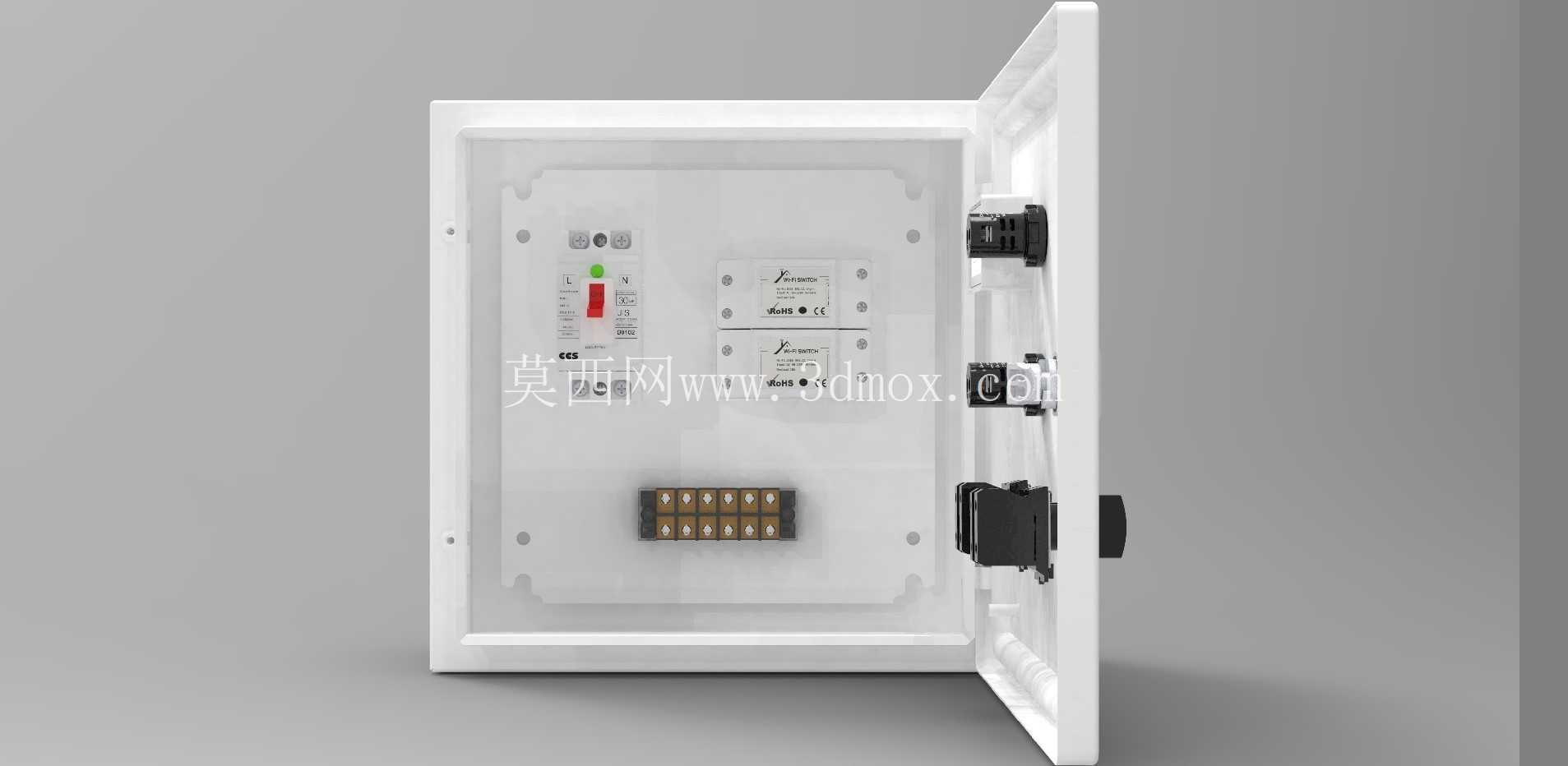

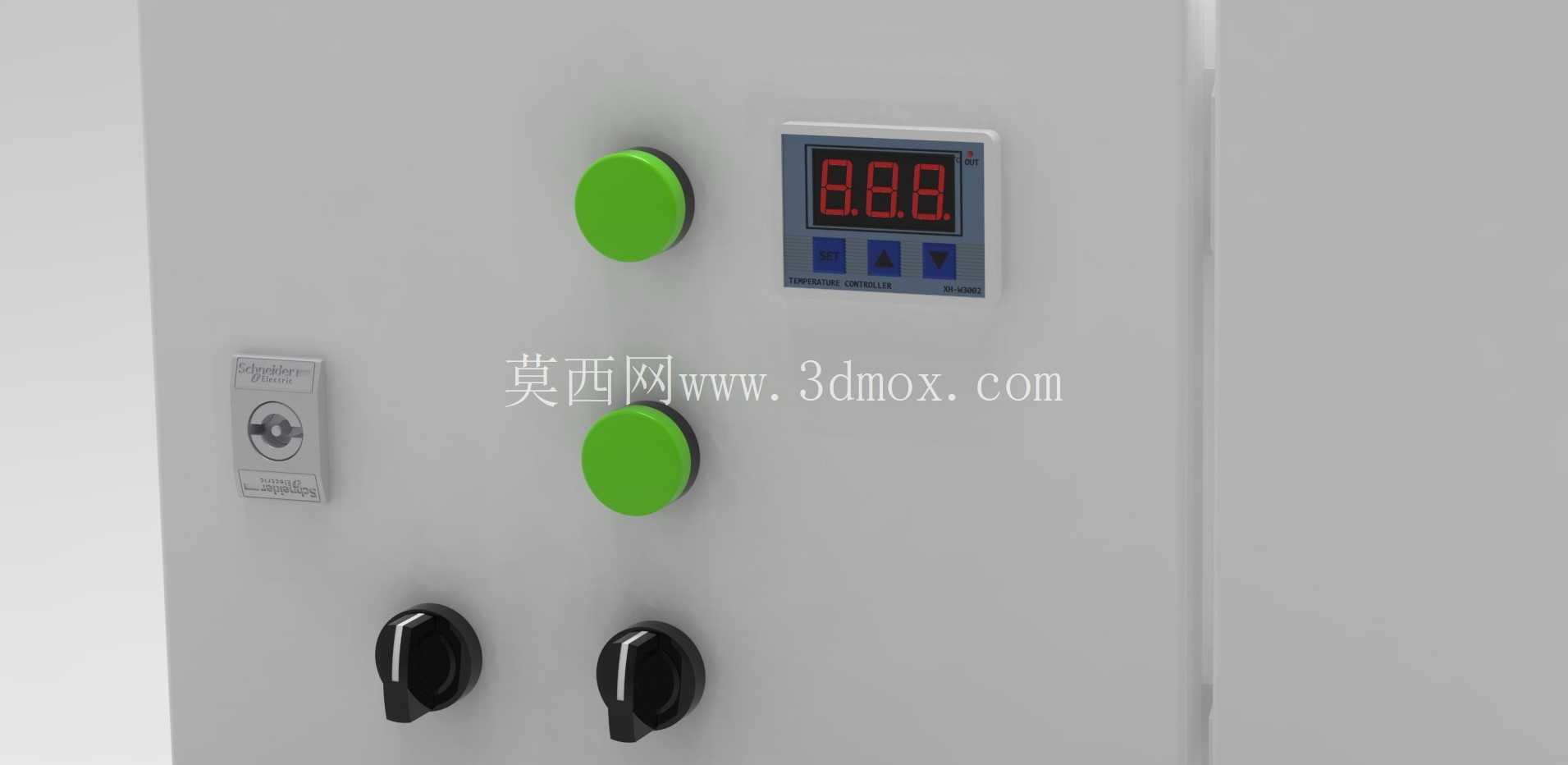

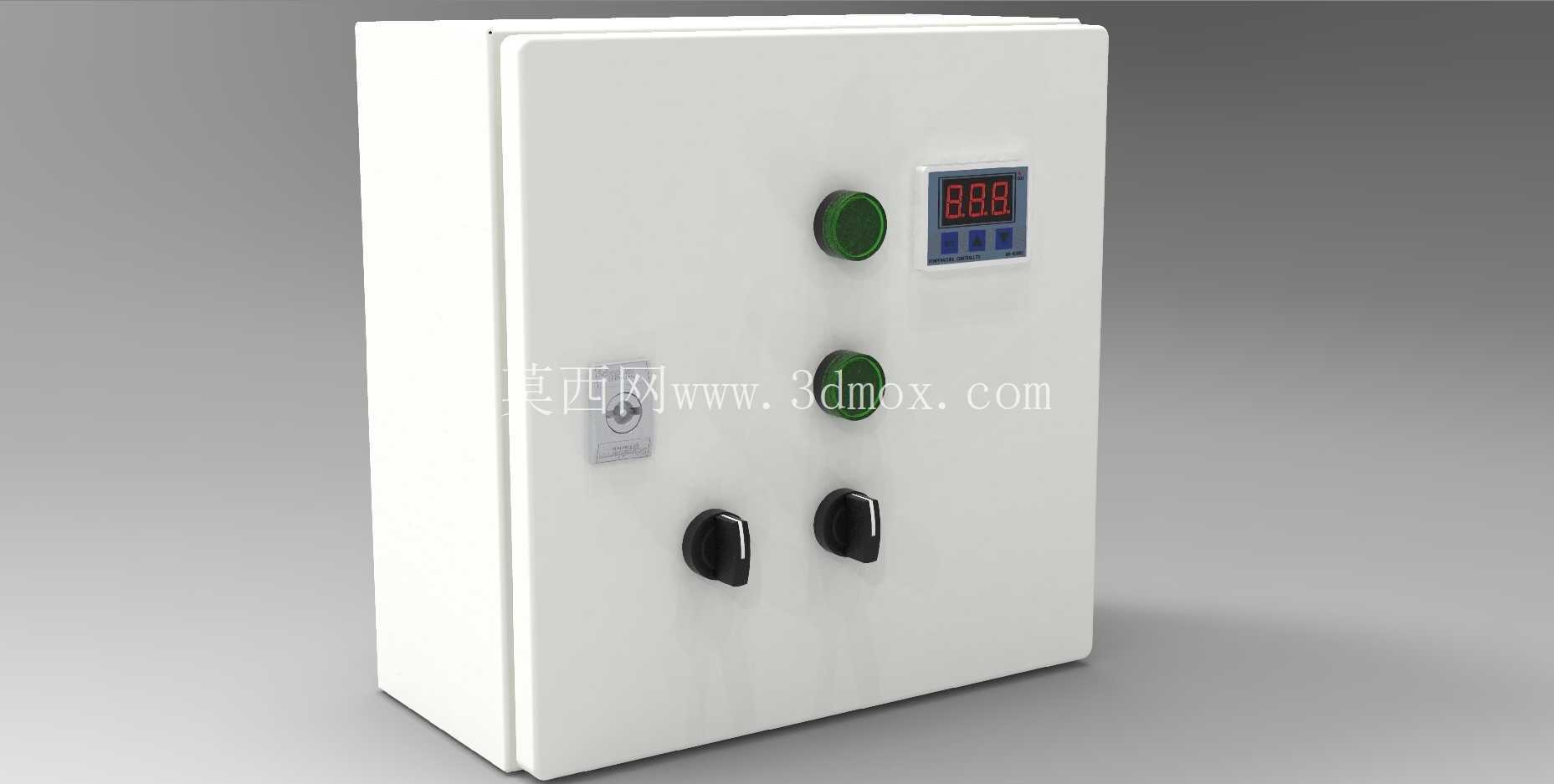

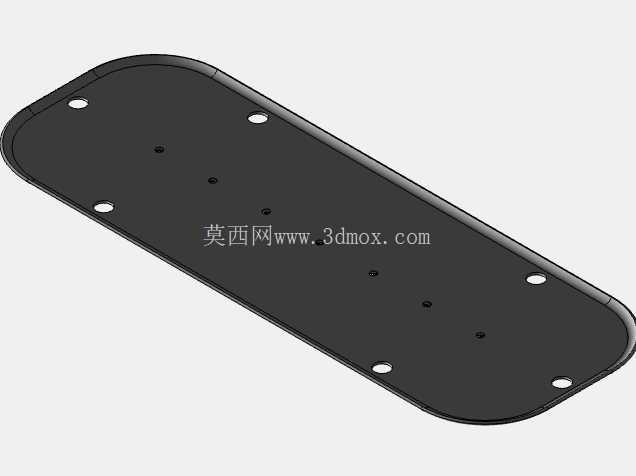

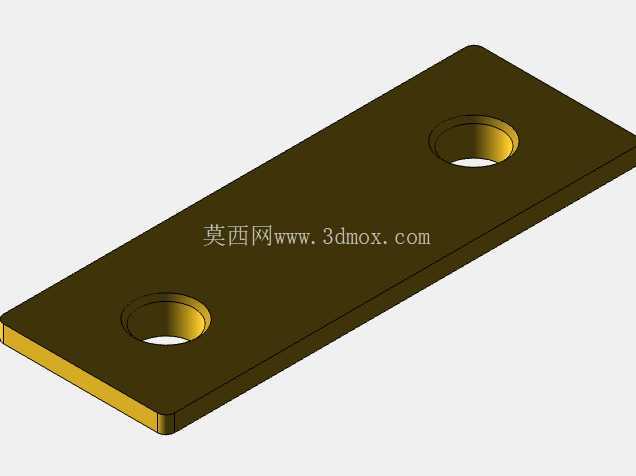

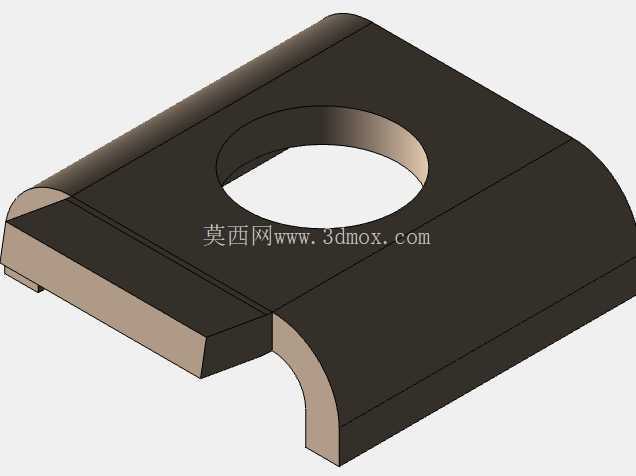

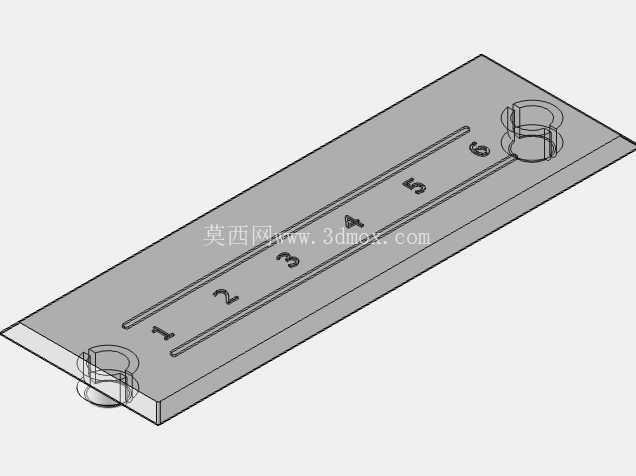

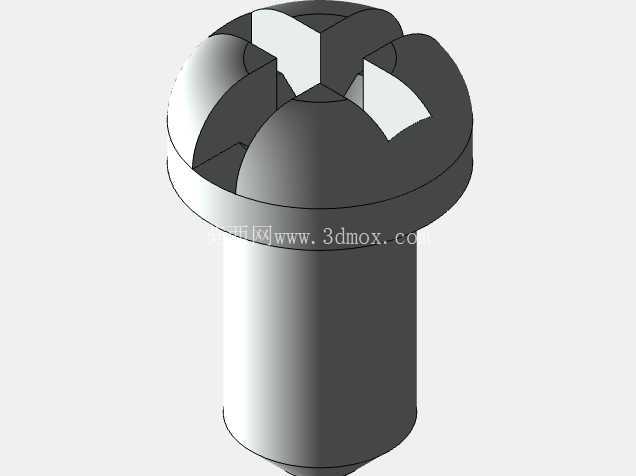

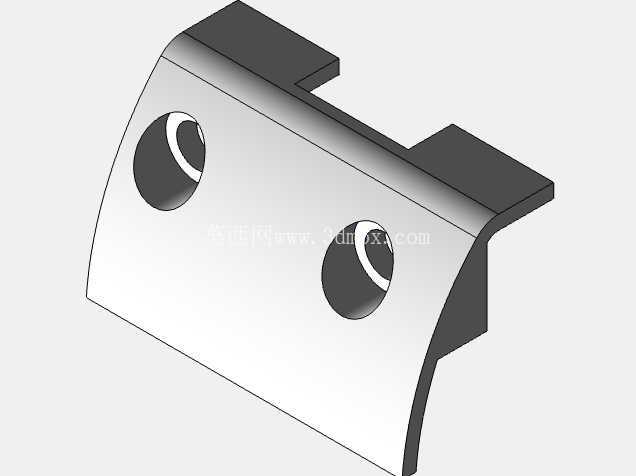

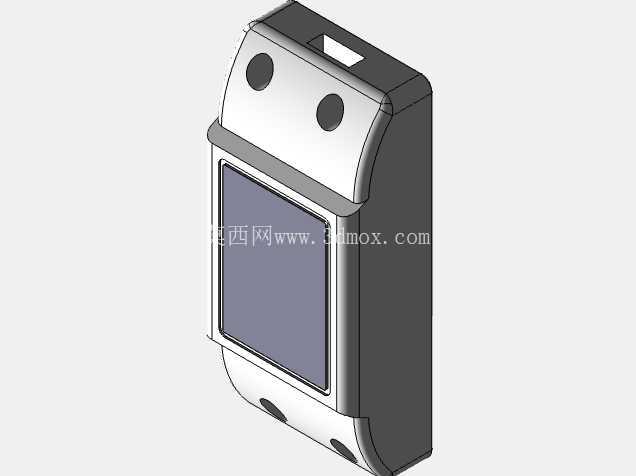

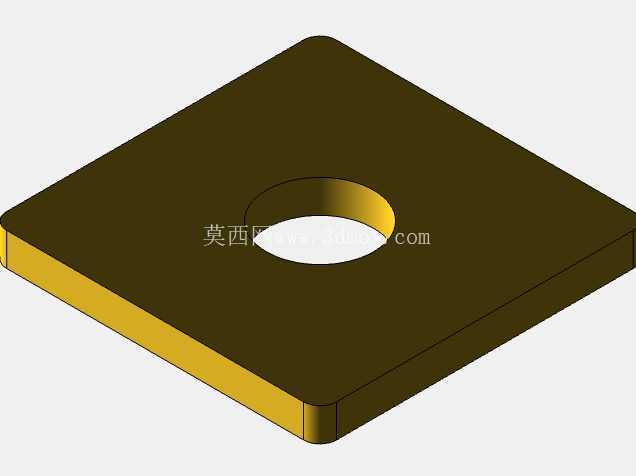

　　在工业供配电、车间末端稳压供电、小型加工设备配套供电的场景里，这类控制箱体是交流稳压系统的核心承载单元，区别于大型落地式稳压柜的厚重设计，这款壁挂/旁置式的控制箱更适配小功率稳压回路的安装需求，常见于机加工工位旁、小型生产线供电入口、实验室稳压供电节点这类空间有限但需要精准电压调控的位置。从结构设计逻辑来看，箱体采用分体式拼接结构，左侧为操作交互腔，右侧为元器件安装腔，两个腔体通过侧边折边咬合加紧固件连接，既可以在装配时分开布线、安装元器件，降低装配难度，也能在后期维护时单独打开对应腔体，避免触碰无关回路引发安全隐患。操作面板的布局完全贴合一线操作人员的使用习惯，数显电压仪表布置在面板右上区域，刚好对应操作人员站立操作时的平视高度，

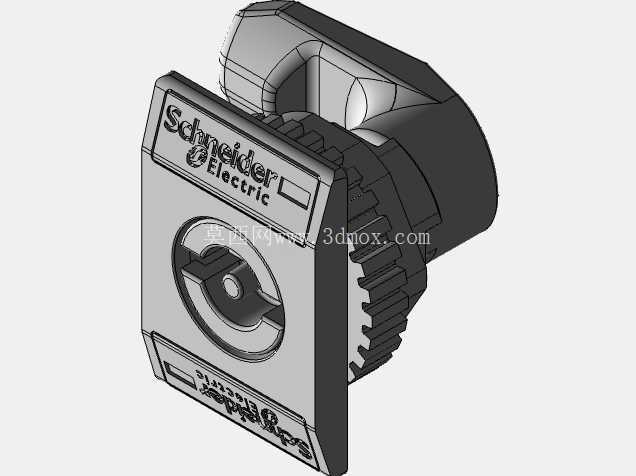

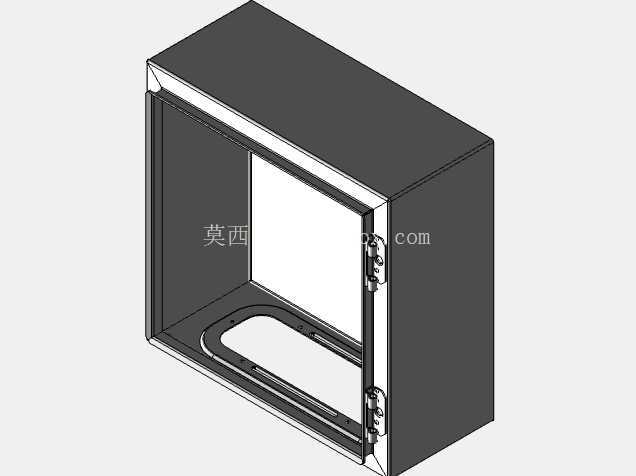

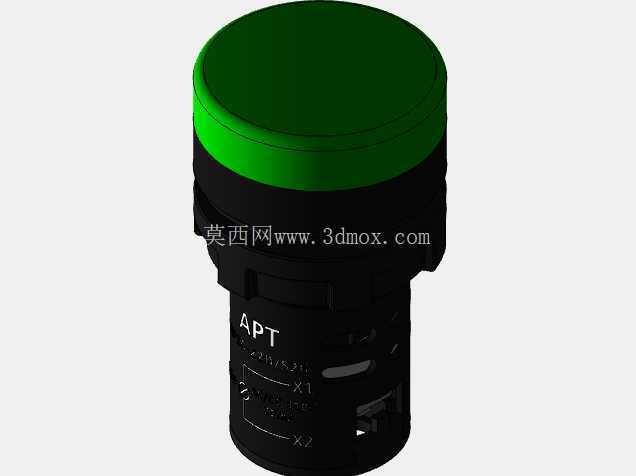

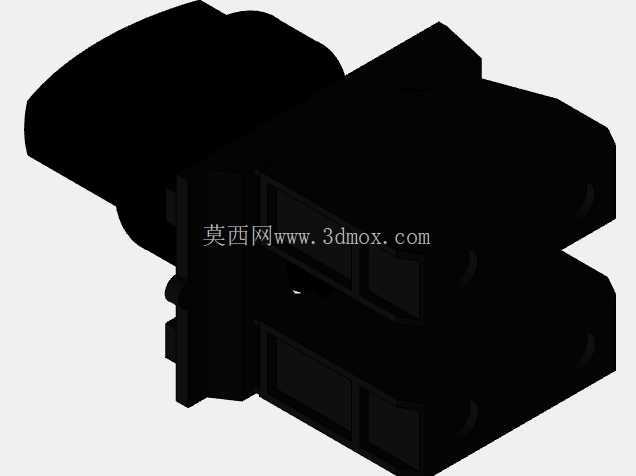

　　无需低头或抬手就能直观读取输出电压数值；两个绿色操作按钮布置在仪表左侧竖向排列，上方为启动按钮、下方为复位按钮，按钮直径选用22mm工业标准规格，按压行程清晰，带防误触凸台，避免日常巡检时误碰；两个黑色旋钮开关布置在面板左下区域，分别对应手动/自动模式切换、输出回路分合，旋钮采用带档位定位结构，旋转时有清晰的档位顿挫感，不会因为设备振动出现档位偏移；面板左侧预留的小型标识位，可粘贴回路编号、警示标识，符合电气柜面板设计的规范要求。从安装边界来看，箱体整体采用1.5mm厚冷轧钢板折弯成型，左侧操作腔深度约120mm，足够容纳按钮、仪表的后端接线端子，不会出现端子顶到背板的情况；右侧元器件腔深度约200mm，可以容纳交流稳压模块、

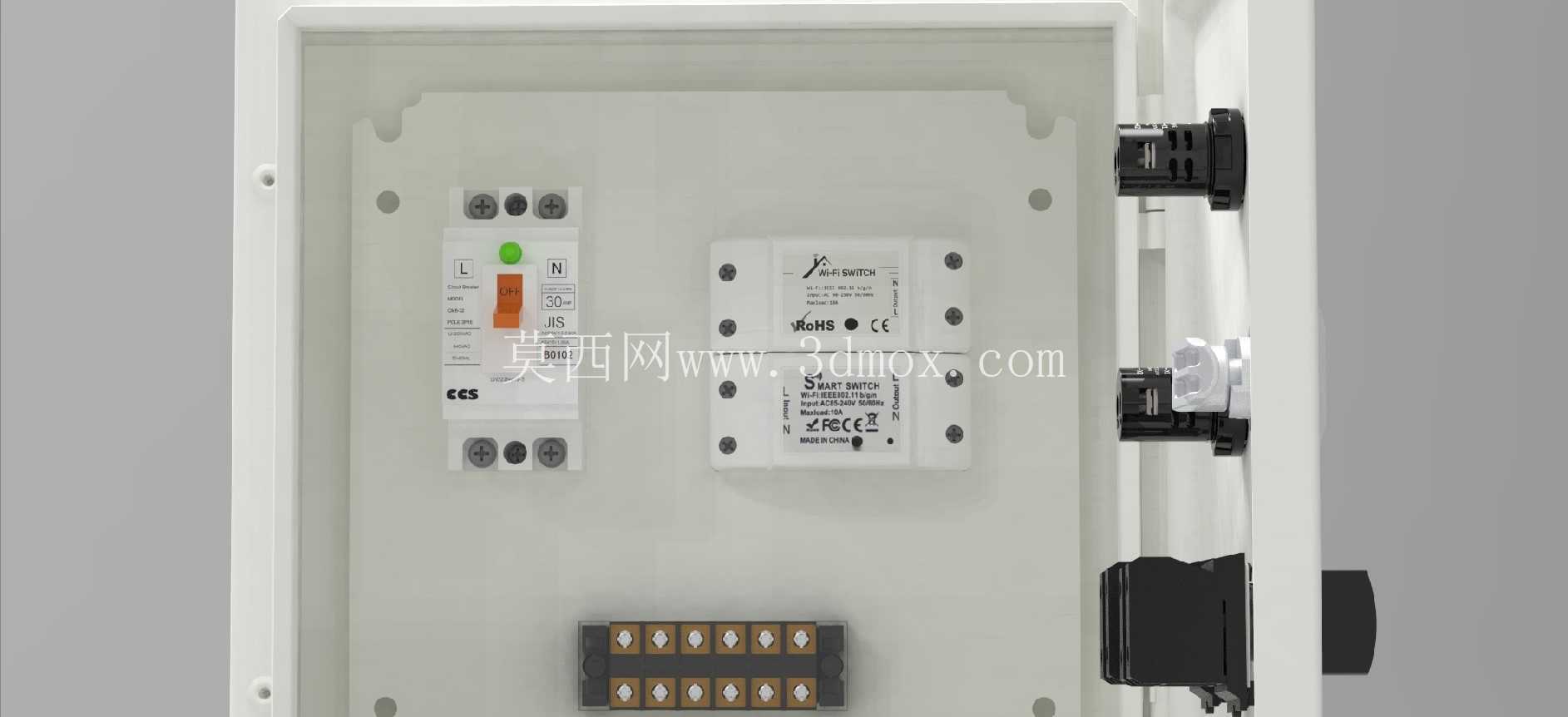

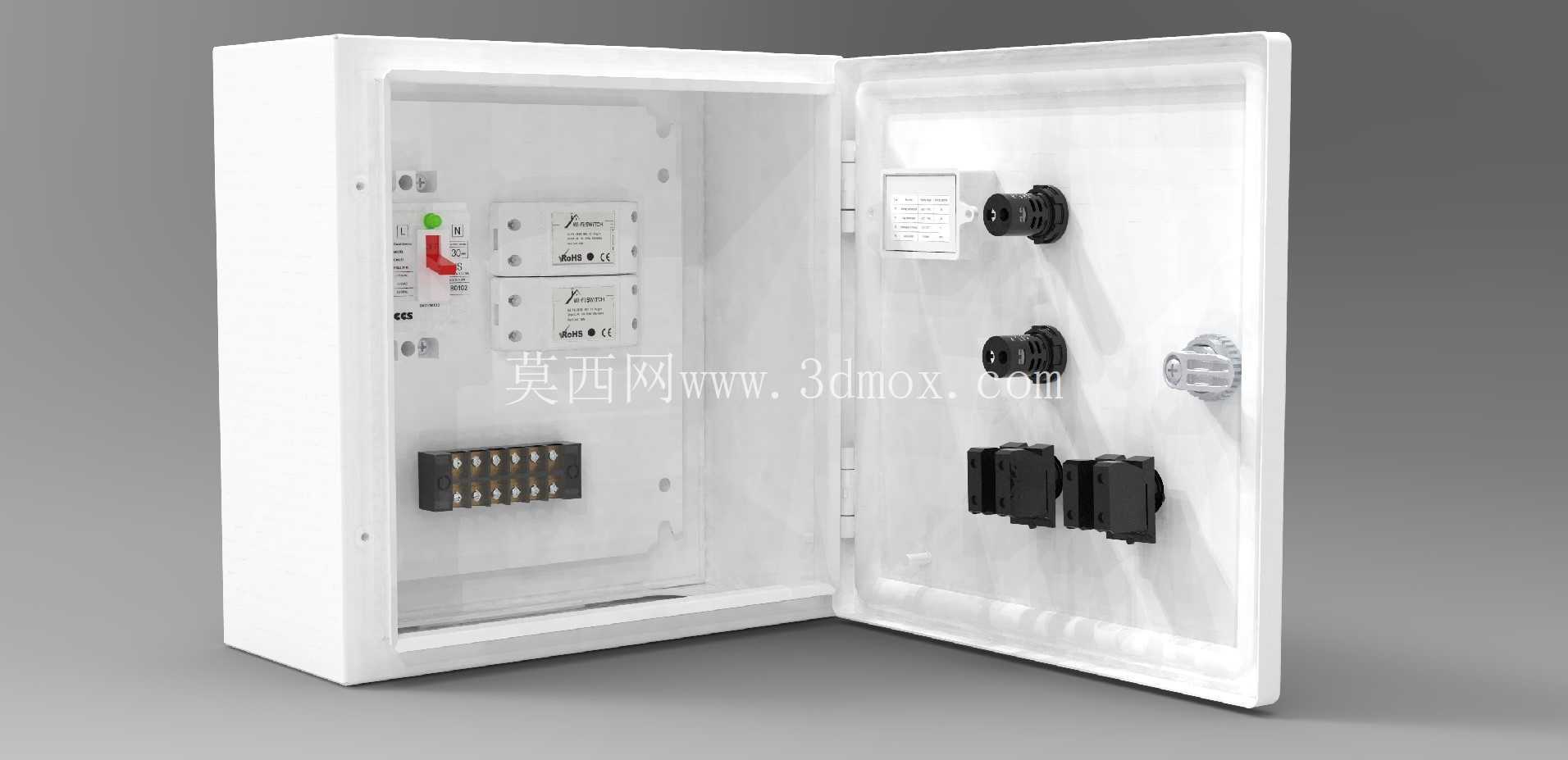

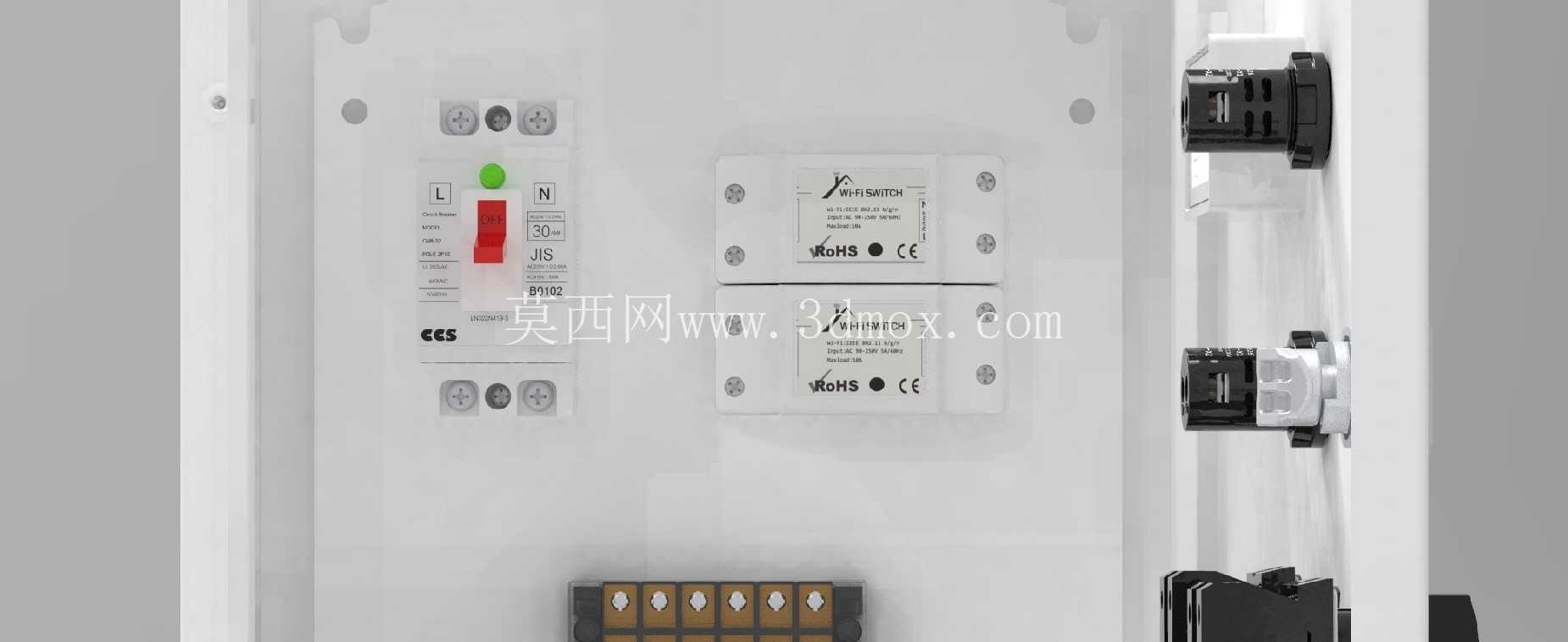

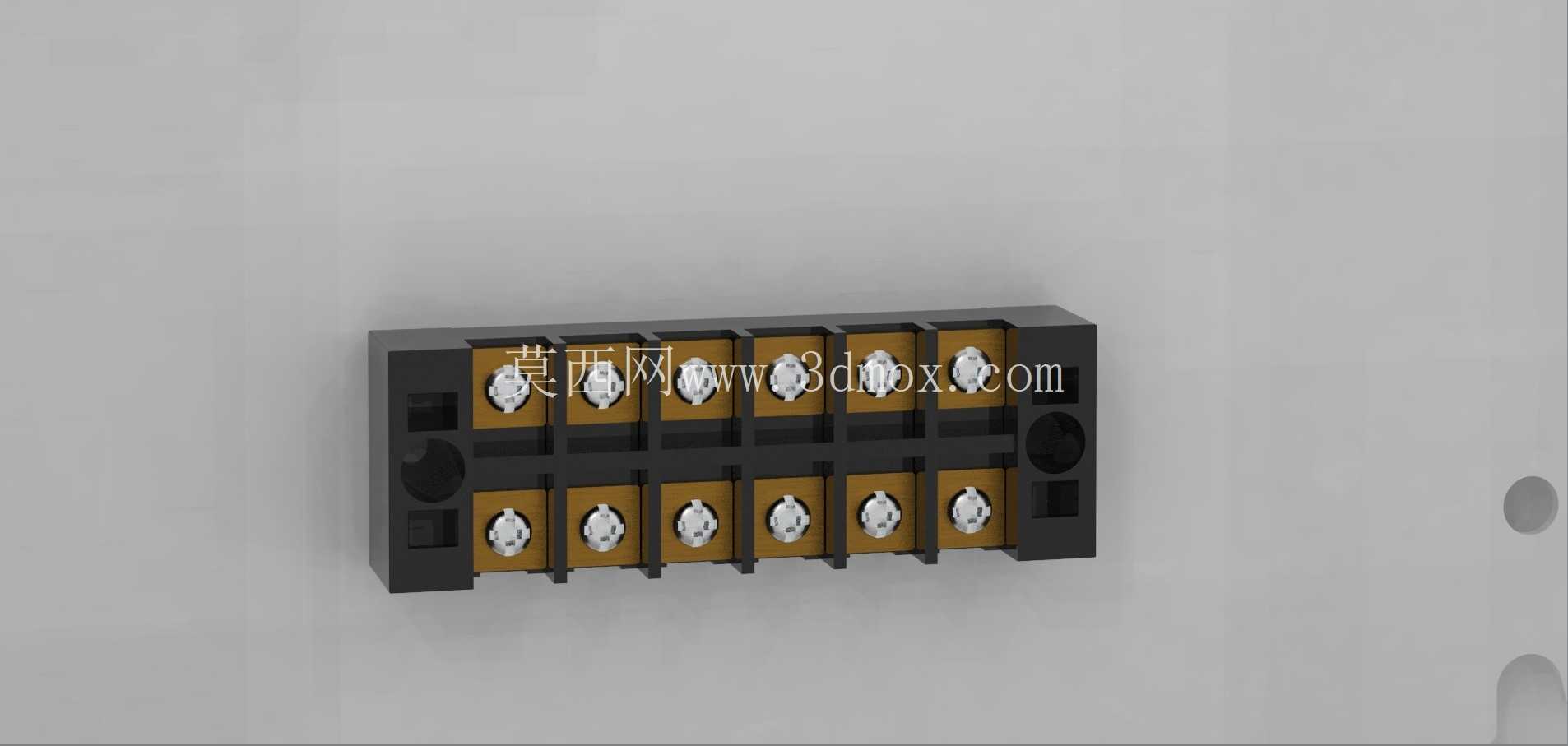

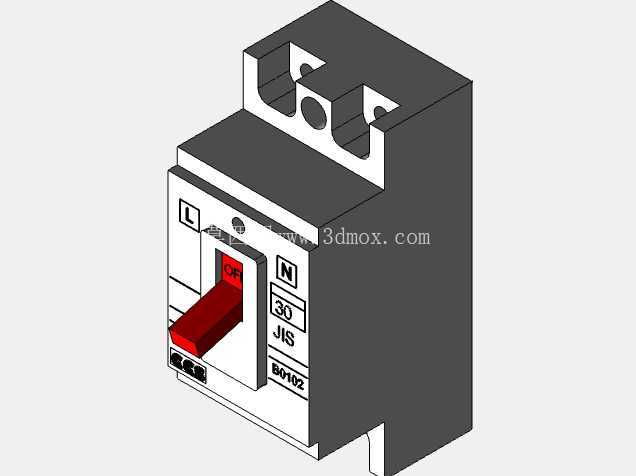

　　接线端子排、小型断路器、散热组件等核心元器件，腔体内部预留了35mm标准导轨安装位，可根据实际回路需求灵活调整元器件安装位置，腔体上下端预留了敲落孔，方便进出线电缆的布设，敲落孔直径覆盖φ20到φ50的常用电缆规格，适配不同线径的动力线与信号线。设计时充分考虑了现场使用的防护需求，箱体拼接缝处都设计了折弯防水边，配合密封胶条可以达到IP40的防护等级，能够阻挡日常车间内的粉尘、飞溅的切削液滴进入箱体内部，避免元器件积灰短路；面板与腔体的连接采用内嵌式铰链，外部无突出的铰链结构，既提升了箱体整体的整洁度，也避免了现场搬运、安装时磕碰铰链导致变形。在实际使用中，这款控制箱承担着电压采样、稳压调控、回路保护、状态显示的核心功能，

　　数显仪表实时采集输出端电压值，当输入电压出现波动时，内部稳压模块快速调整输出，将电压稳定在设备允许的波动范围内，两个旋钮开关可根据现场需求切换稳压模式，当设备检修时可切换到手动模式切断输出，保障检修人员安全；按钮的设计充分考虑了高频操作的耐久性，机械寿命不低于100万次，能够满足车间长期频繁操作的使用需求。箱体表面采用静电喷塑处理，涂层厚度在60-80μm之间，附着力达到GB/T9286规定的1级要求，在车间潮湿、有轻微腐蚀性气体的环境下也不会轻易出现掉漆、锈蚀的情况；右侧腔体的侧壁设计了散热格栅，对应内部稳压模块的安装位置，形成自然对流散热通道，无需额外加装散热风扇就能满足小功率稳压回路的散热需求，既降低了设备成本，也减少了风扇故障带来的维护点。安装方式上，箱体背部预留了四个挂装孔，孔距符合常规电气箱壁挂安装的标准尺寸，可以直接挂装在墙面的膨胀螺栓上，也可以通过支架安装在设备侧边，安装时只需保证箱体垂直度偏差不超过5度，就能避免内部元器件因为长期倾斜出现受力异常、接线端子松动的问题；接线时强电回路与弱电回路分开布设，在腔体内部通过理线夹固定，避免强电对电压采样信号产生干扰，保证数显仪表的数值准确性。
