双孔弧形传动连杆机械结构

项目分类:通用机械零部件 发布时间:2024-10-14 ID:783581
  • 双孔弧形传动连杆机械结构
  • 双孔弧形传动连杆机械结构
  • 双孔弧形传动连杆机械结构

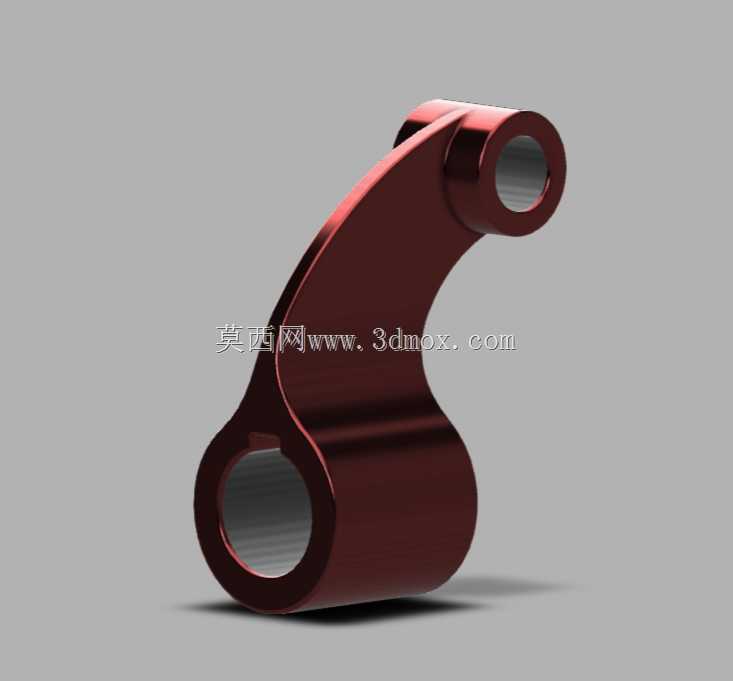

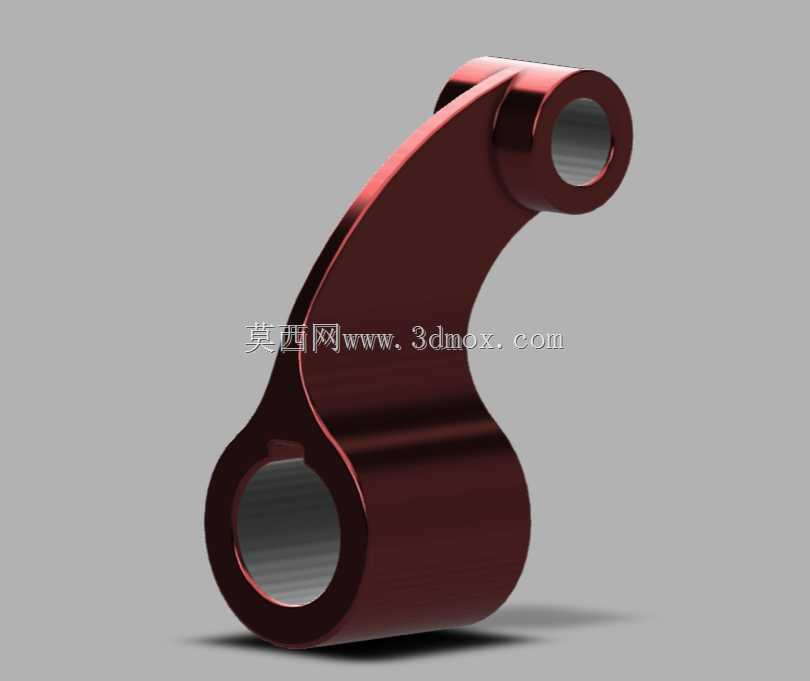

  该弧形双孔连杆属于平面连杆机构中的核心传力构件,常见于轻工自动线、小型内燃机配气机构、包装设备摆臂以及工装夹具的随动传动单元中,两端同轴度不同的铰接孔分别对接固定铰支座与往复运动执行端,将回转输入转化为设定轨迹的摆角输出,在高速轻载工况下承担交变拉压与小幅弯曲载荷。

  从结构布局来看,构件两端为带加厚凸台的同轴通孔,孔位轴线平行,孔壁预留了衬套压装余量,实际装配时可嵌入铜基含油衬套或滚针轴承,避免铰接销直接磨损基体;两孔之间的臂身采用平滑变曲率弧形过渡,没有突兀的直角转折,载荷传递路径沿臂身中性面连续延展,可大幅降低转角处的应力集中系数。臂身截面从端部凸台向中段逐步收窄再平缓过渡,在保证抗弯截面模量的前提下剔除了非承载区域的冗余材料,整体质心更靠近铰接回转中心,运转时的附加惯性力矩被控制在较低水平。

  建模过程中先以两孔中心距为核心定位尺寸,先绘制两端铰接孔的同心圆轮廓,再通过相切圆弧约束勾勒臂身外侧与内侧的曲线边界,保证臂身轮廓与两端圆柱凸台顺滑相切;随后对轮廓施加对称拉伸生成基体,在孔口边缘添加恒定半径的圆角特征,消除锐边应力集中,最后对孔内壁做同轴度校验,确保两孔轴线平行度满足铰接装配公差要求。

  安装边界层面,两端孔的端面凸台厚度决定了铰接支座的轴向限位间隙,臂身弧形外轮廓在全摆角行程内需要校核与周边机架、护罩的运动干涉,预留至少2至3毫米的安全避让距离;孔位内径匹配对应规格的圆柱销,销孔配合可选H7/h6间隙配合,保证摆动作动顺畅无卡滞。这类连杆在实际产线中常用来驱动摆杆工位、料门启闭或者夹具压紧臂,曲面臂身的设计既避开了机构运动路径上的其他零部件,也让整体受力分布更均匀,长期交变载荷下不易在臂身中段出现疲劳裂纹。
