发动机连杆铝合金传动构件结构设计

　　连杆作为内燃机曲柄连杆机构里承担动力传递的核心受力件，在整机运行过程中需要把活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，同时还要跟随活塞做高速往复运动、跟随曲轴轴颈做圆周回转，整个工作周期内交替承受拉压交变载荷、惯性冲击载荷以及侧向弯矩，对结构的刚度、疲劳强度和动平衡精度都有严苛要求。本次建模的连杆构件采用6061铝合金作为选材，相比传统锻钢连杆自重更低，往复运动产生的惯性力更小，能够有效降低曲轴轴颈的支承负荷，多用于小排量轻型动力、教学演示样机以及低负荷通用动力设备场景。

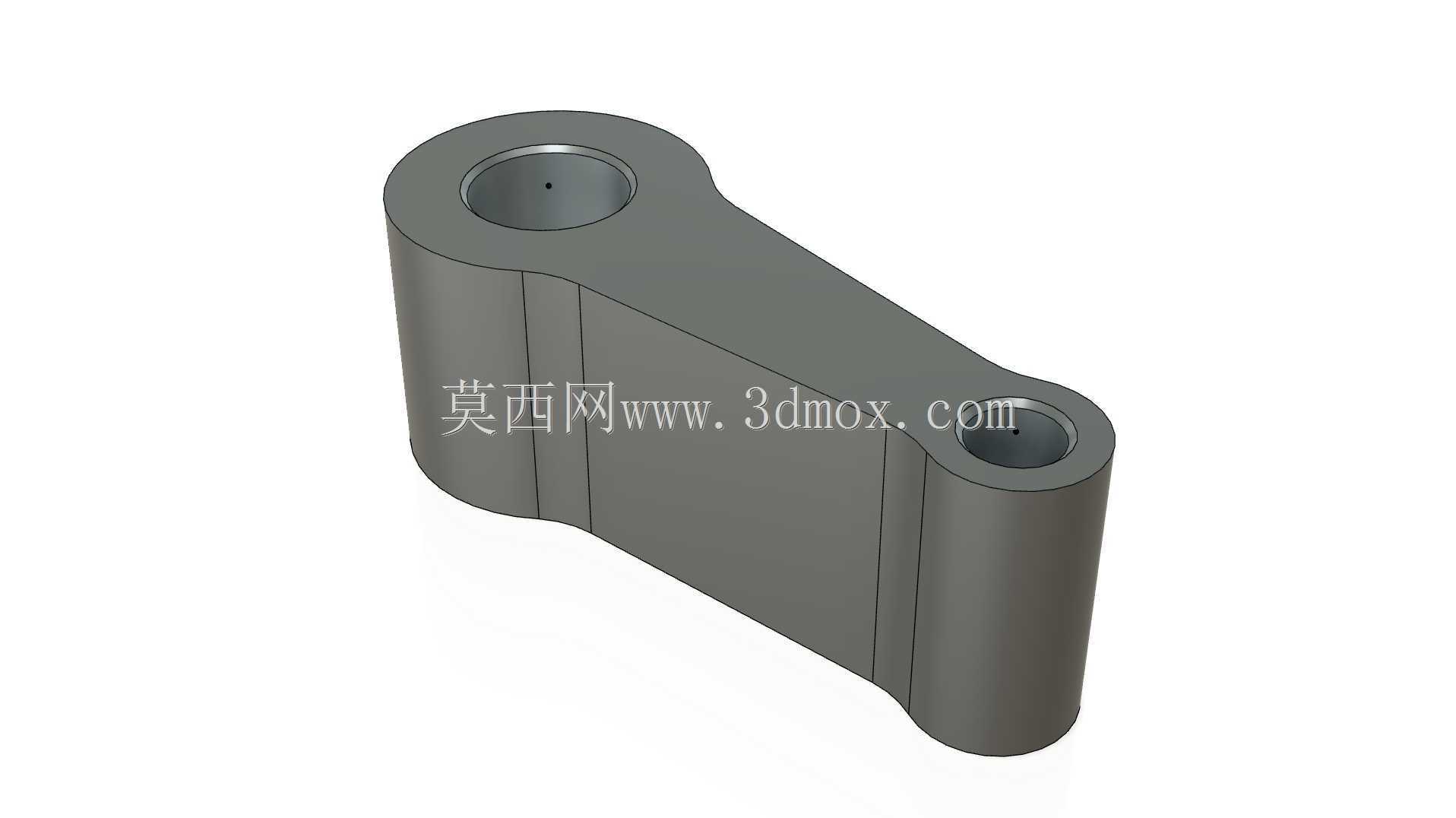

　　从结构外形来看，构件整体为长条形杆身搭配两端同轴孔座的布局，两端的圆柱凸台分别加工出贯通圆孔，大端孔用于和曲轴曲柄销配合装配，小端孔用于和活塞销完成铰接，杆身截面做了等宽过渡的平直设计，两侧轮廓从两端圆柱座平滑收窄延伸，没有额外的工字形铣削结构，整体加工工艺更适配数控铣削或者一体铸造成型，端面和孔位的同轴度、孔壁的表面粗糙度是加工阶段需要重点管控的尺寸项。

　　设计过程中首先要锁定两端孔的中心距，这个尺寸直接决定内燃机的曲柄半径与活塞行程，中心距公差会直接影响活塞的上止点、下止点位置，若偏差过大可能出现活塞碰撞气门或者燃烧室顶面的故障。两端孔的内径尺寸需要分别匹配对应销轴的配合公差，小端孔内部通常会压装铜衬套来降低活塞销的磨损，大端孔多数场景下会搭配轴瓦形成滑动摩擦副，建模时预留的衬套、轴瓦安装余量需要和整机的配合体系保持一致。杆身的外轮廓宽度、两端圆柱凸台的外径都要预留足够的装配边界，要保证连杆在曲轴箱内做往复摆动的全过程中，不会和缸体内壁、曲轴平衡块、机体加强筋发生运动干涉，三维装配阶段需要做完整的运动包络体校验，遍历曲轴从0度到720度的完整工作循环，确认所有极限摆角位置的安全间隙。

　　选材上6061铝合金经过T6热处理后具备不错的比强度，自重轻的特性可以大幅降低高速运转时的往复惯性力，不过铝合金的硬度和耐磨性能弱于钢材，所以两端孔位必须配套衬套、轴瓦这类耐磨件，不能让铝合金孔壁直接和钢制销轴对磨。杆身的过渡圆角位置是应力集中的高发区域，建模时所有杆身和两端凸台衔接的棱边都做了圆角过渡，避免交变载荷下在尖角位置萌生疲劳裂纹。这类连杆结构也常被移植到往复式压缩机、小型冲压设备、仿生机械腿的传动连杆机构中，只要是需要把直线往复运动和旋转运动互相转换的铰接传动场景，都可以参照该结构的孔位布局、杆身刚度设计逻辑做适配修改，建模时同步完成质量属性测算，确认整根连杆的质心位置落在两端孔中心的连线上，避免高速运转时产生额外的偏置离心力引发整机振动。
