多环嵌套式机械陀螺仪结构设计

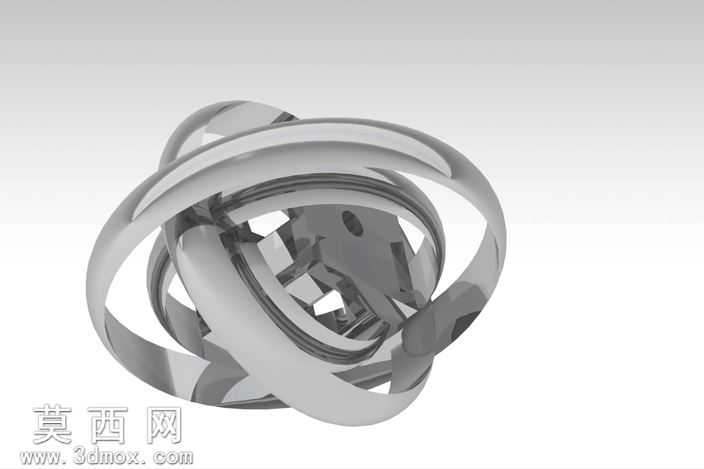

本作品为多环嵌套式机械陀螺仪三维建模设计，整体采用多层环形构件相互铰接嵌套的结构形式，在三维建模过程中，首先以中心核心配重块为基准，逐环绘制各层环形构件的截面轮廓，通过旋转、扫掠等建模命令生成基础环体结构，再对各环体的铰接转轴位置进行精准定位，确保每一层环体都可绕对应转轴实现独立自由转动，还原机械陀螺仪多轴转动的核心结构特性。建模过程中严格控制各环体之间的装配间隙，既保证环体转动时不会出现结构干涉，也避免间隙过大导致整体结构松散，每一处铰接位的转轴都做了同轴度约束，确保转动过程顺滑无卡顿。材质渲染阶段，整体构件采用抛光金属材质，调整材质的反射率、粗糙度参数，模拟高精密机械加工后的金属光泽效果，对环体边缘做微小的倒角处理，避免尖锐棱边带来的生硬视觉感，同时通过光影渲染突出金属表面的明暗层次，展现构件的精密加工质感。结构设计上，各层环体采用等宽流线型截面设计，既保证环体自身的结构强度，也让整体造型更具流畅的科技美感，中心核心块做了镂空减重设计，在不影响整体结构稳定性的前提下降低构件整体重量，更符合陀螺仪转动时的力学平衡要求。设计思路围绕机械陀螺仪的经典万向转动结构展开，在还原传统机械陀螺仪多自由度转动核心原理的基础上，优化了各环体的造型线条，摒弃传统陀螺仪过于工业化的生硬外观，让整体结构兼具机械功能性与视觉观赏性，每一处结构细节都经过反复校验，确保各环体的转动角度范围合理，铰接部位的结构强度满足转动受力要求，整体模型完整呈现了精密机械构件的设计逻辑与建模精度。
