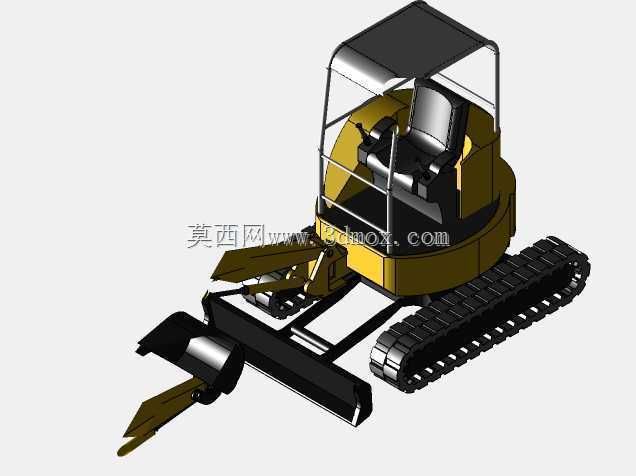

小型履带式微型挖掘机结构设计

　　该微型履带挖掘机面向狭小施工区域的土方作业需求开发，整体采用回转上车与履带行走底盘组合的布局，可在庭院改造、室内拆除、市政管线抢修、园林苗圃整地、农田窄垄作业等常规中型设备无法进入的场景中完成土壤开挖、沟槽清理、物料摊平与轻度破碎作业。设备下部采用橡胶履带行走机构，履带板沿轨链连续排布，接地面积经过匹配设计，降低整机对松软泥地、草坪、铺装路面的接地比压，减少作业过程中对地面的碾压破坏；底盘前端配置平直推土板，可在行走过程中完成场地推平、碎土归集、坡面修整作业，同时在挖掘作业时落下推土板，作为前部支撑点抵消铲斗挖掘产生的倾覆力矩，提升整机作业稳定性。上车部分采用可回转布置，动力舱、操作座椅、防护顶棚集成在回转平台上，

　　平台可相对底盘完成回转动作，使设备在狭窄巷道内无需频繁移动整机，即可调整铲斗作业方位，减少设备反复转向所需的空间。作业工作装置布置在机体前部，由动臂、斗杆、铲斗及配套连杆铰点组成，各臂段通过铰接销轴连接，配合液压杆件实现臂段举升、收斗、挖掘的复合动作，铲斗斗型针对浅层土方开挖设计，斗口切削边缘做强化处理，可切入压实土层、沙石料堆，完成沟槽开挖、散料装卸作业。操作区域设置单人座椅与两侧操纵杆件，上方安装简易防护顶棚，顶棚由立柱与顶框构成，既可为操作人员遮挡落物、日晒，又不会因全封闭驾驶室额外增加整机宽度，保证设备能够通过狭窄门洞、楼道入口。整机外形尺寸围绕微型作业场景控制，底盘宽度、上车回转半径、

　　臂段收拢后的整机长度均按狭小空间通行边界设计，运输状态下工作臂可收拢放置在推土板上方，降低整机转运高度。建模过程中对履带轨链、驱动轮、引导轮的装配间隙，臂段铰接销轴的同轴度，回转平台与底盘的连接边界均做了对应还原，各部件相对运动关系清晰，可用于微型挖掘机结构方案验证、作业动作干涉检查、狭小场地通行能力校核，也可为小型工程机械改型设计、作业属具适配提供结构参考。
