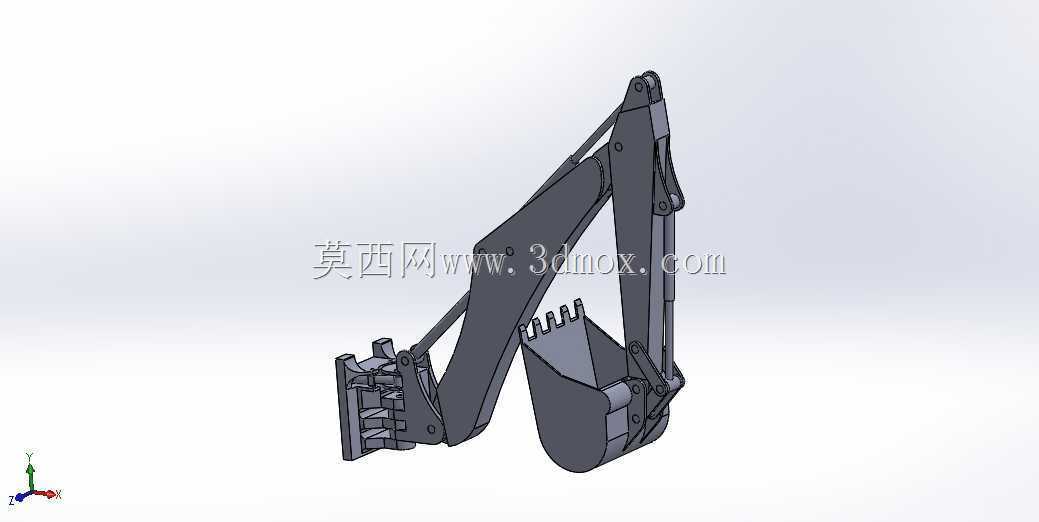

挖掘机臂部作业结构三维数模

　　这套臂部结构面向土方开挖、沟槽修整、散料装卸和小型拆除作业场景，覆盖动臂、斗杆、铲斗、连杆摇臂以及多组液压执行件的完整装配关系。实际施工中，臂部总成需要同时承担挖掘切入阻力、满斗举升载荷和回转启停惯性，因此各铰点位置并非按外观随意布置，而是围绕铲斗切削轨迹、斗杆收放角度和油缸推力臂变化反复协调。动臂根部采用铰接支座与上车平台连接，支座区域保留了销轴穿装空间和两侧加强板位置，便于在整机布置时校核平台安装面、回转半径以及维护拆卸通道。

　　从功能划分看，动臂负责大范围抬升和下降，斗杆承担近距离挖掘与收拢，铲斗通过摇臂连杆机构完成翻转卸料；液压油缸两端均以销轴连接，缸筒与活塞杆的运动方向随臂架姿态变化，建模时需要保留铰接同轴关系和极限摆角，避免机构在抬升、深挖或卸料位置出现干涉。铲斗前部设置斗齿和侧刃，斗底弧线兼顾物料充盈与卸料顺畅，侧壁加厚区域对应磨损较快的接触部位；斗杆前端的连杆铰点直接影响铲斗传力角，设计中需让油缸在主要挖掘区间保持较高力传递效率。

　　结构外形上，臂架采用箱型梁式轮廓，侧板、上下面板和内部隔板的搭接关系在数模中均有体现，适合后续转入焊接件细化或有限元受力分析。关键铰点处布置轴套、端盖和润滑维护位置，销轴轴线保持平行，以保证臂架在同一平面内稳定运动。安装边界方面，动臂根部孔位、油缸支座间距、铲斗宽度以及斗杆收拢后的外轮廓都需要与主机吨位、平台宽度和运输状态相匹配；若更换破碎锤、抓斗等附具，还可依据前端铰点尺寸和油缸行程进行接口适配。整体模型把运动机构、承载箱体和作业属具整合在同一装配环境中，可用于干涉检查、铰点受力评估、液压行程校核以及工程机械教学演示。
