车用双向阻尼气弹簧支撑杆结构

　　这套气弹簧结构在整车与改装设备里承担举升、缓冲与姿态保持功能，常见于尾门、引擎盖、工具箱上翻门、拖挂设备支撑臂以及自动化设备翻盖工位。杆体工作时依靠缸筒内高压气体与阻尼油协同作用，伸出段提供稳定轴向支撑力，收回过程中形成可控阻尼，避免门板或臂架自由下落造成冲击。

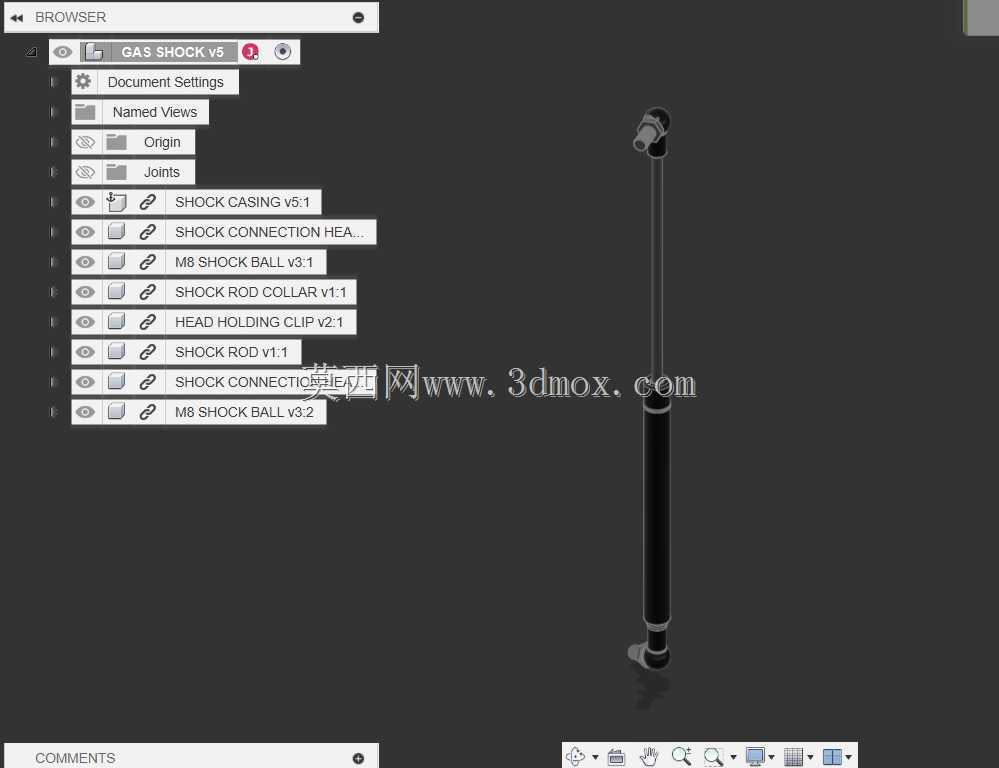

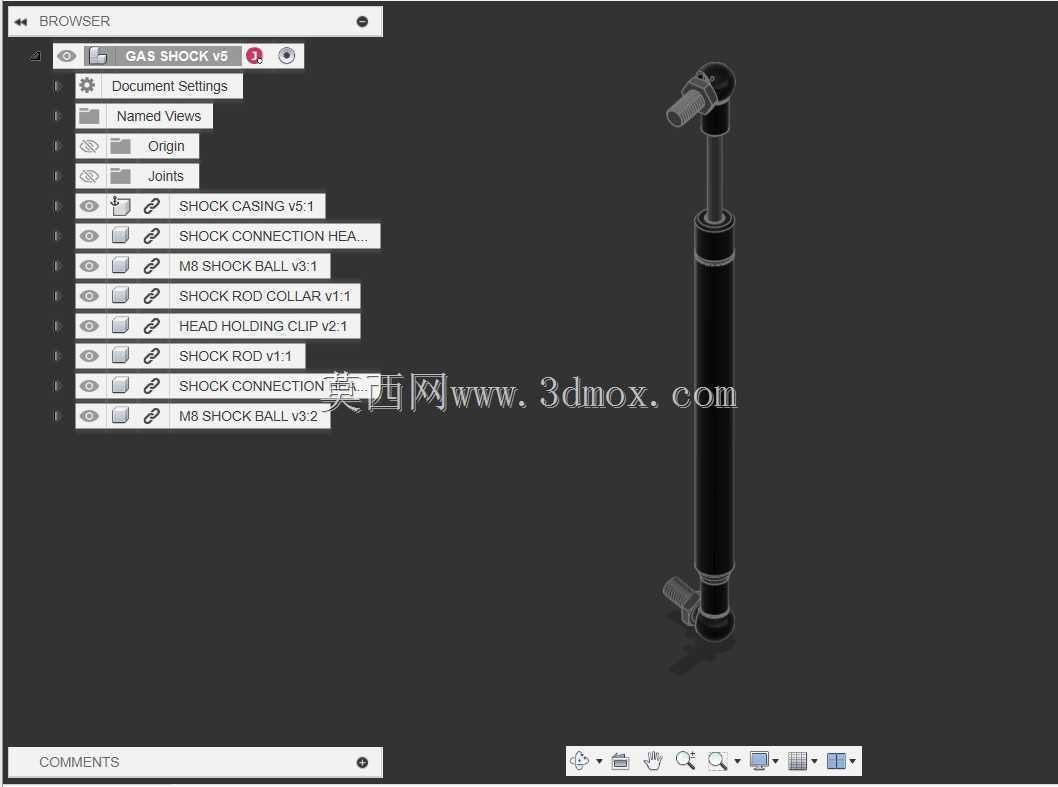

　　从结构布置看，模型完整还原了细长承压缸筒、镀铬活塞杆、两端铰接球头以及螺纹连接接头。缸筒外壁采用等径直段，便于在有限包络空间内排布；活塞杆表面要求低粗糙度与高耐磨性能，运动过程中配合导向套与密封圈保持气压稳定。两端球铰接头允许一定角度偏摆，能够补偿安装面制造误差以及门板开启轨迹中的角度变化，端部外螺纹段可配合螺母调节安装间距，适配不同支架厚度。

　　建模时先按实际受力行程确定缸筒与活塞杆的直径比例，再沿轴向搭建同心回转体，保证各段同轴度符合装配关系。端部接头单独拆分为球头、锁紧螺母与连接螺柱，还原真实装拆逻辑；缸筒与杆体衔接处保留油封座、限位卡环等细部结构，便于后续出工程图时核对密封与行程限位。外形边界上，整杆呈细长直线布局，两端铰接点中心距决定关闭状态安装尺寸，行程长度决定开启角度；布置时需要校核门板旋转轨迹，避免杆体在全开、全关位置与周边钣金、线束发生干涉，同时保证铰接点力臂足够，用较小气动力即可平衡门板自重。

　　工程选型中，这类支撑件重点关注公称支撑力、行程、安装距以及接头形式。力值过大则关门费力，过小则无法保持全开姿态；铰接点位置通常经过力矩平衡计算，使门板在开启中段越过死点，末端借助阻尼平缓到位。模型中各零件层级清晰，回转面、螺纹段与球头配合关系明确，可直接用于支架干涉检查、运动仿真以及维修拆装演示，也能作为非标设备翻盖机构选型时的空间参照。
