越野乘用车轮胎轮毂总成精细结构

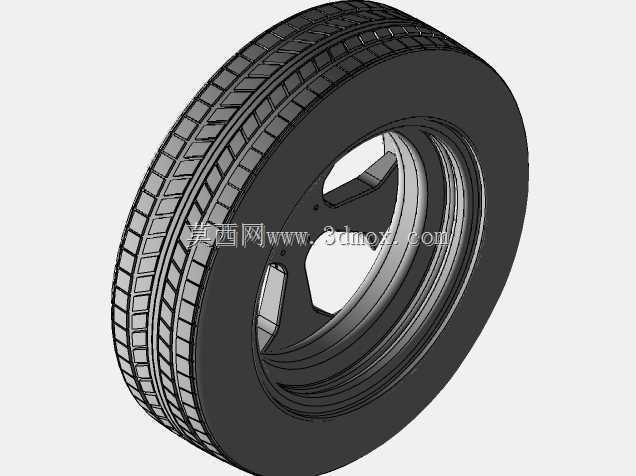

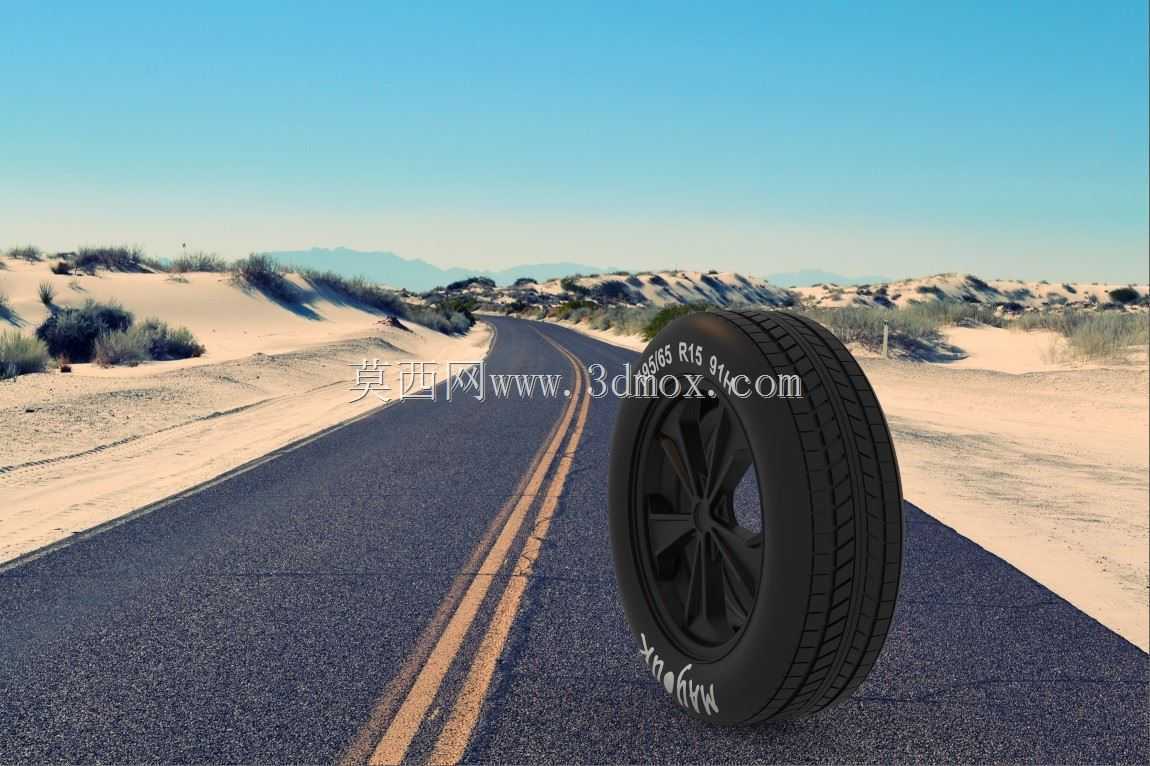

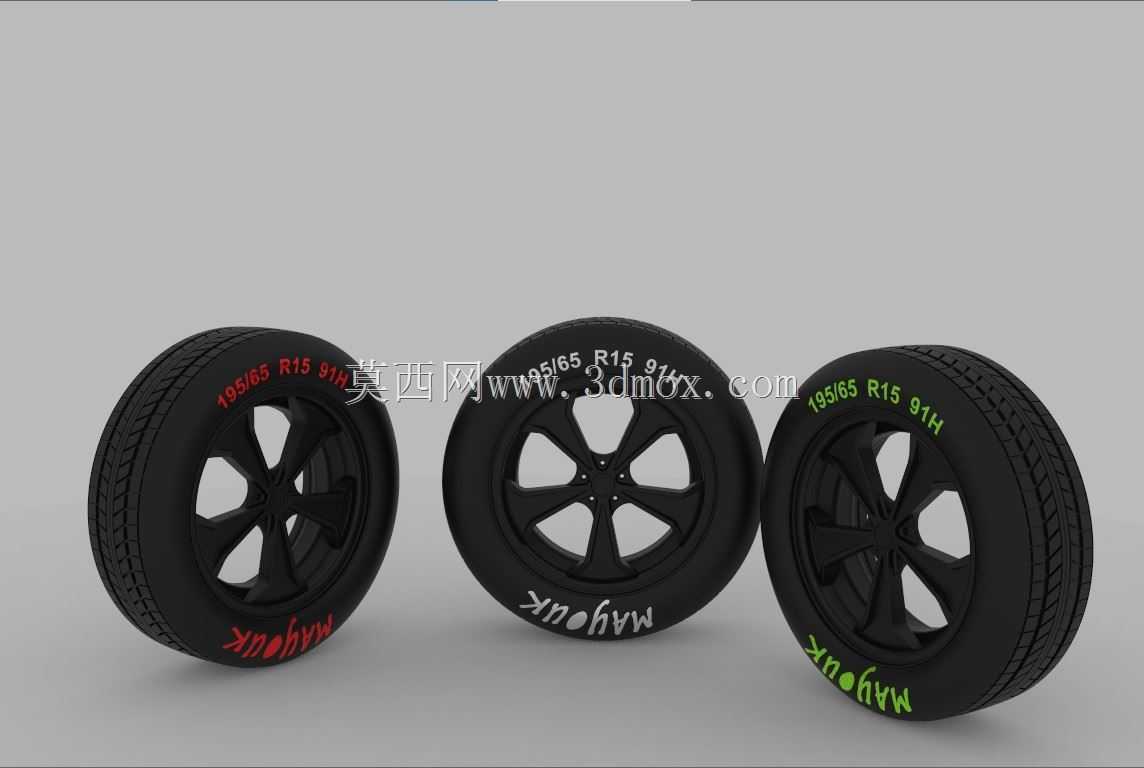

　　该轮组作品围绕越野及城市SUV使用场景展开，完整呈现了橡胶轮胎与合金轮毂的装配关系，适合用于整车底盘布置、轮罩间隙校核、改装方案演示以及行走系统结构教学。模型主体由外胎、轮辋、轮辐、中心安装孔、螺栓分布区域和胎侧标识构成，各部件之间的比例关系清晰，能够直观反映轮胎装夹在轮辋上后的真实形态。

　　从实际用途看，轮胎承担车辆与路面之间的载荷传递、制动牵引、转向导向和冲击缓冲功能。胎面采用连续块状花纹设计，花纹沟沿周向和横向交错布置，可在砂石、铺装路面及轻度泥泞环境下增加接地边缘，提升抓附能力。胎肩区域花纹块较宽，能够承受转弯时的侧向载荷；胎侧保留适当弧面厚度，既体现橡胶件的弹性轮廓，也为轮拱干涉检查提供外形依据。

　　轮毂部分采用多辐条造型，辐条由中心向外发散，背面留出制动盘和卡钳的避让空间。中心孔用于与车轴轮毂定位，周围螺栓孔按节圆分布，设计时需要同时关注孔位数量、节圆直径、中心孔直径和偏距，这些边界直接决定轮组能否安装到指定车型上。轮辋直径、胎圈座宽度和轮胎内径相互匹配，装配后胎圈卡在轮辋凸缘内侧，保证充气状态下的密封和周向固定。

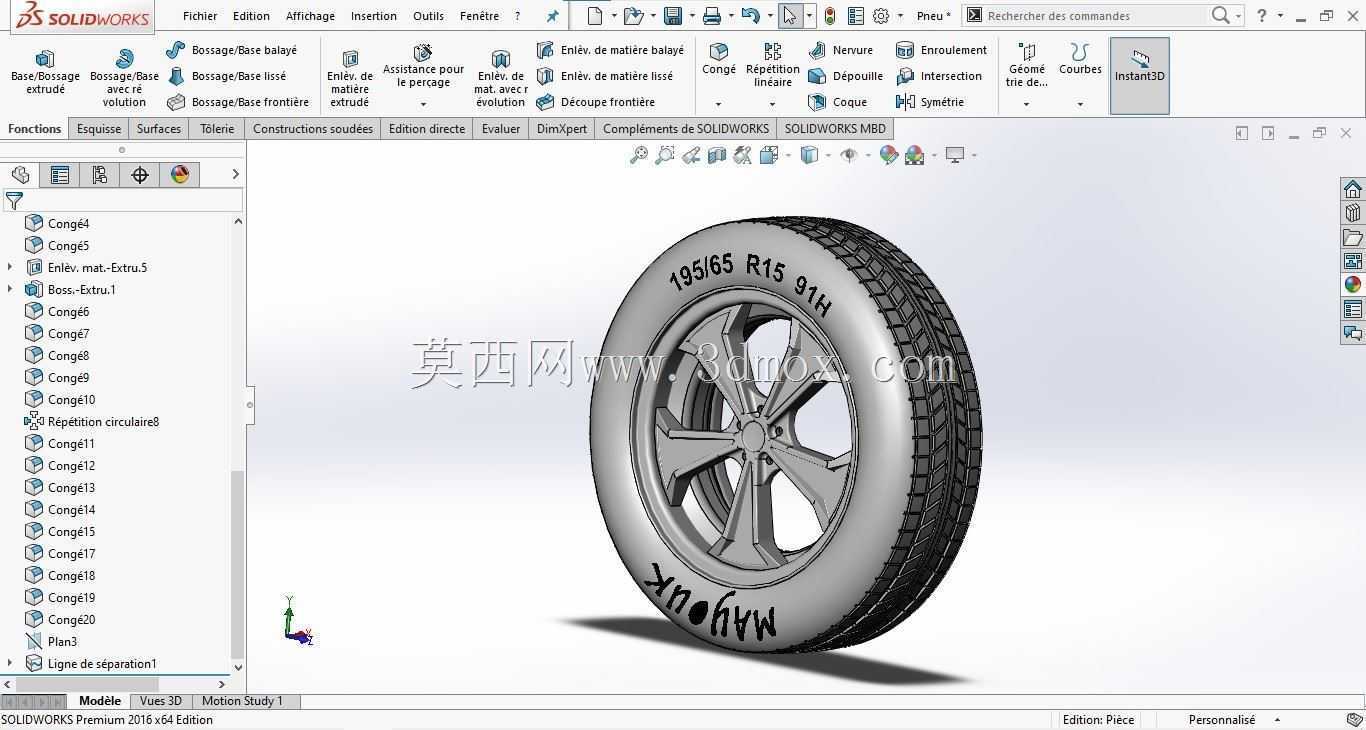

　　建模思路上，外胎可先通过旋转成型得到胎体基础曲面，再依据胎纹节距沿周向阵列花纹块，胎侧文字和规格标识采用贴合曲面的浮雕方式处理；轮毂则以轮辋回转体为基础，叠加轮辐拉伸、拔模和圆角特征，螺栓孔、减重槽和中心孔通过切除特征完成。细节处理时，胎纹沟槽不能只做视觉贴图，应保留真实凹凸体积，以便在渲染、剖切或3D打印验证时保持结构连续性。

　　外形边界方面，轮组外径、断面宽度、轮辋直径和胎侧高度是整车布置的关键尺寸。外径影响车速表匹配、悬架跳动空间和转向极限；断面宽度关系到轮眉间隙、负偏距改装量以及接地面积；轮胎最外点还需在满载压缩、前轮最大转角和悬架侧向变形条件下进行包络检查。轮毂背面与制动系统、转向节、挡泥板之间应保留足够间隙，避免石块卡滞或热态干涉。

　　该结构在工程表达中兼顾外观展示与装配逻辑，可用于轮胎产品展示、越野车辆改装评估、轮辋受力分析前处理以及底盘教学演示。通过观察胎纹走向、辐条开孔和胎圈配合位置，设计人员能够进一步评估排水排泥、散热、减重和维护拆装等实际问题。
