三辐式防滑手轮操作转向盘结构

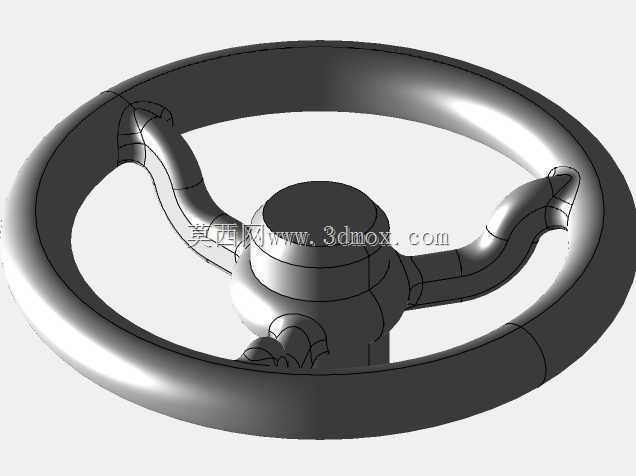

　　该手轮结构主要用于设备面板、阀门操作机构、小型工装夹具、试验台架以及需要人工旋转调节的机械部位。实际使用中，操作者通过握持外圈完成连续回转，中心轮毂与阀杆、丝杠或转轴连接，将手部扭矩传递到执行部件，实现开度调节、位置锁紧、进给微调或方向控制。外圈采用连续环形握圈，截面带有防滑纹理，能够在戴手套或手部有油污的工况下保持稳定握持，减少打滑造成的操作偏差。三根辐条从中心轮毂向外圈均匀展开，周向布置接近120度间隔，使手轮在任意角度停留时都能较快找到施力位置；辐条表面做流线过渡，既避免尖锐棱边，也有利于在有限空间内快速抓握。中心部位设置多边形轮毂结构，可与轴端、螺母式压紧件或锁紧盖配合，形成扭矩传递界面。建模时需要重点控制轮毂内孔、

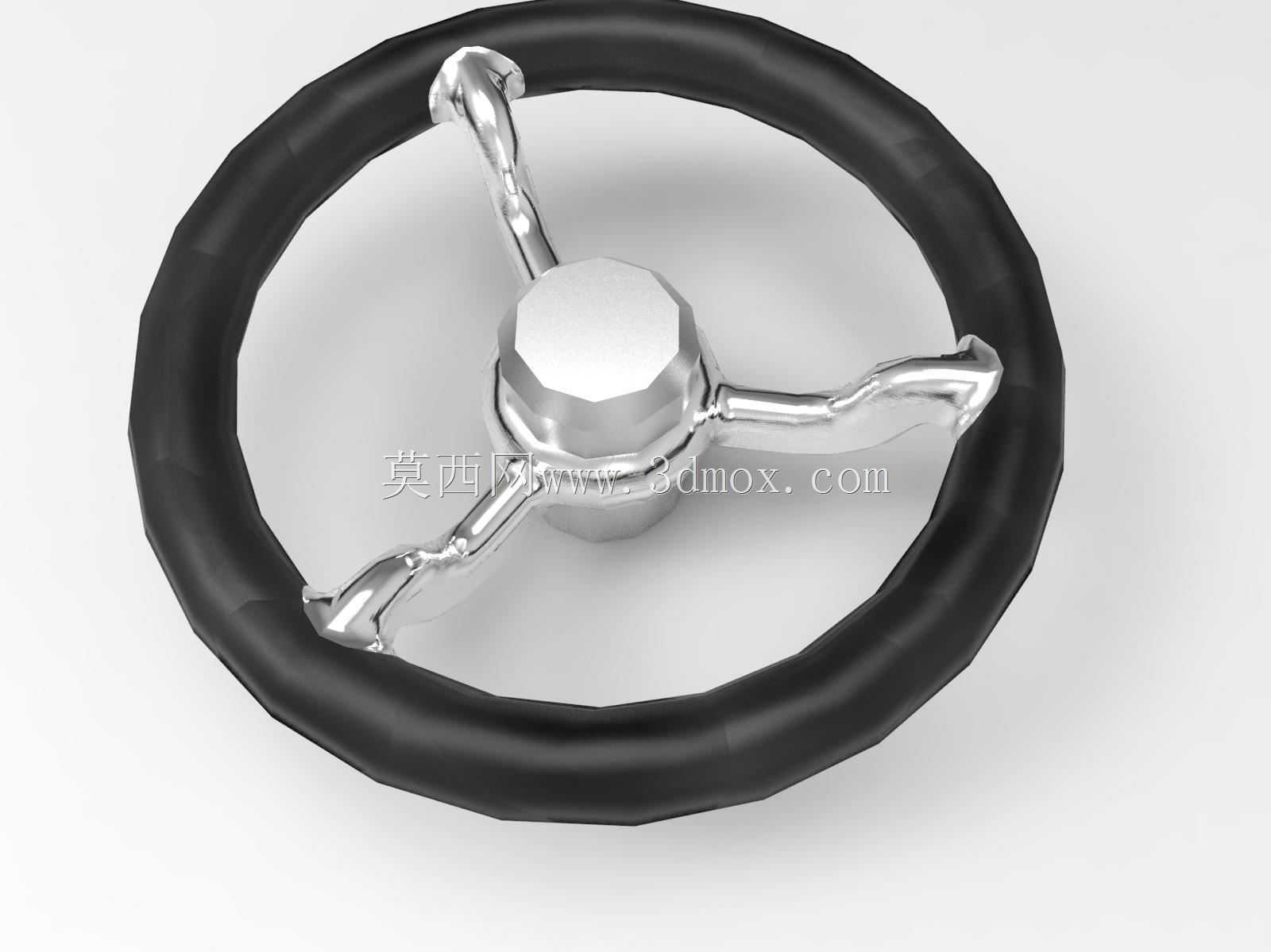

　　端面贴合区和辐条交汇区的几何关系，保证旋转中心与外圈同心，避免装轴后出现偏心摆动。外圈直径决定操作力臂，在相同输入力下可获得更大扭矩，适合需要手动克服较大阻力的调节场景；握圈粗细则依据手掌包覆范围确定，过细会造成局部压强集中，过粗又会降低握持灵活性。安装边界方面，手轮后方需预留手指与设备面板之间的间隙，辐条旋转扫掠范围内不能布置凸起按钮、管线或铭牌；中心轮毂轴向长度要兼顾轴端嵌入深度和端盖压紧空间，防止锁紧后外圈与安装面摩擦。该结构在外观上兼顾黑色防滑握圈与金属质感辐条，功能上强调可靠握持、顺畅回转和稳定传扭，可作为通用操作件用于教学演示、设备改造及手动调节机构设计参考。
