三角铰接式设备连接支座结构

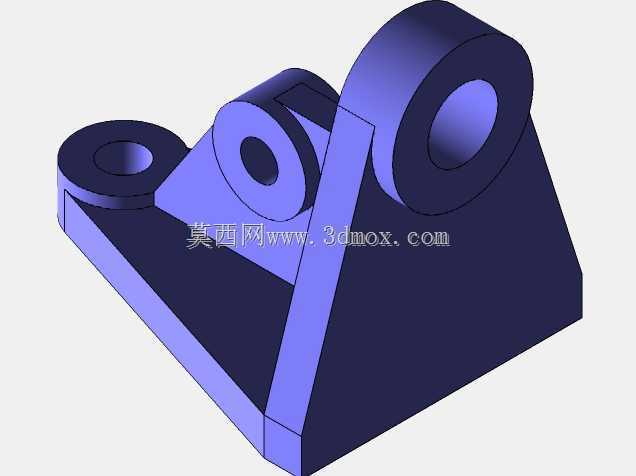

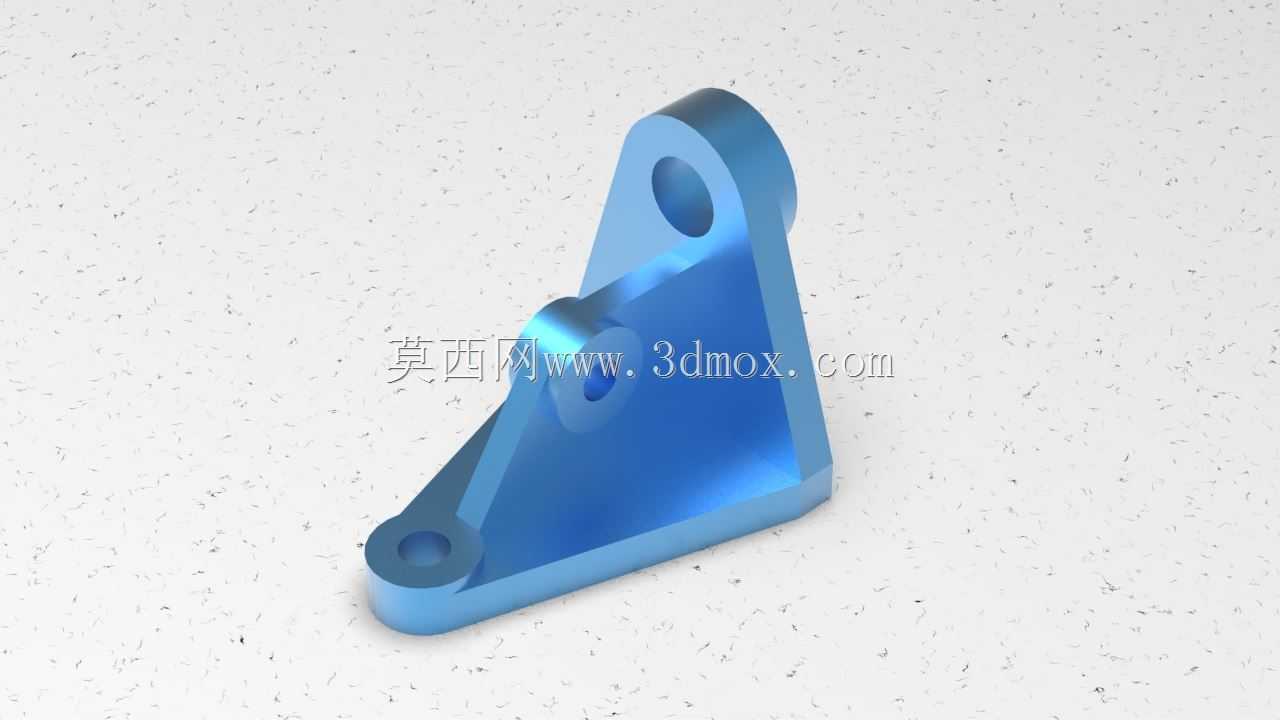

　　这款三角构型的铰接支座，在中小型轻工输送线、台式工装夹具以及教学实训台架上十分常见，主要承担相邻连杆、摆臂或者小型执行件的枢轴连接与载荷传递作用。支座底部为平直安装基面，可直接贴合设备台面或者型材安装面，通过底角两处通孔完成锁固；上部立板顶端设置同轴铰接孔，中部侧向延伸出带孔凸台，可分别对接两根不同走向的连杆，让摆臂在预设平面内完成定轴转动，常见于手动压紧机构、小型连杆抬升装置以及工位挡停摆杆的支撑点位。

　　从受力逻辑来看，整体采用三角形板筋布局，三条边自然形成力流传递路径：顶端铰接孔承受摆臂往复摆动带来的径向交变载荷，中部凸台承接侧向连杆的推拉作用力，底部两个安装孔则把全部载荷分散传导至安装基面。三角区域没有多余冗余材料，板体边缘做了等厚过渡，凸台与立板交接处保留圆角，既避免铣削加工时应力集中开裂，也让载荷从孔位向底板扩散时不会出现截面突变。实际选型布置时，需要先确认底部两个安装孔的中心距，匹配台面预留的螺孔间距，再核对顶端铰接孔的轴线高度，保证摆臂转动行程中不会和周边护板、输送辊面发生运动干涉；中部侧向凸台的伸出长度也要提前核算，避免连杆摆到极限位置时和支座立板磕碰。

　　建模过程中先绘制底部安装板的轮廓，定位三个孔位的中心坐标，再拉伸立板形成三角主体，随后对中部凸台、顶端筒状孔位做叠加拉伸，统一修整各交接位置的圆角。孔位内壁预留铰接销轴的配合间隙，底板底面保证平面度要求，不需要额外加工复杂型面，普通数控铣或者3D打印都可以快速成型。这类支座不需要承担大吨位冲击载荷，更多是在轻载自动化工位里保证铰接点位的定位精度，长期运行下孔位磨损后也可以直接更换衬套，维护拆装十分便捷，结构紧凑不占用过多台架空间，很适合紧凑型非标设备的连杆机构布局使用。
