方形法兰安装式工业重载万向脚轮结构

　　该脚轮结构采用方形法兰板作为设备连接界面，板体四角布置贯通安装孔，可通过螺栓直接固定在设备底盘、移动机架或工装平台下方。相比插杆式安装，法兰面接触面积更大，载荷能够沿板体均匀传递到两侧支承臂，适合中重载设备在车间地面上频繁推移、转向和短距离转运。

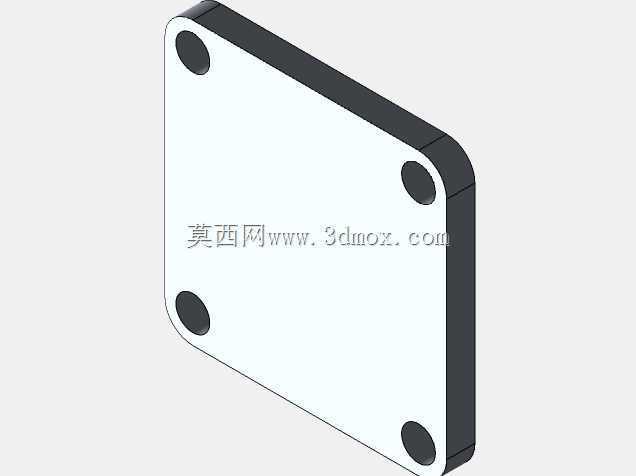

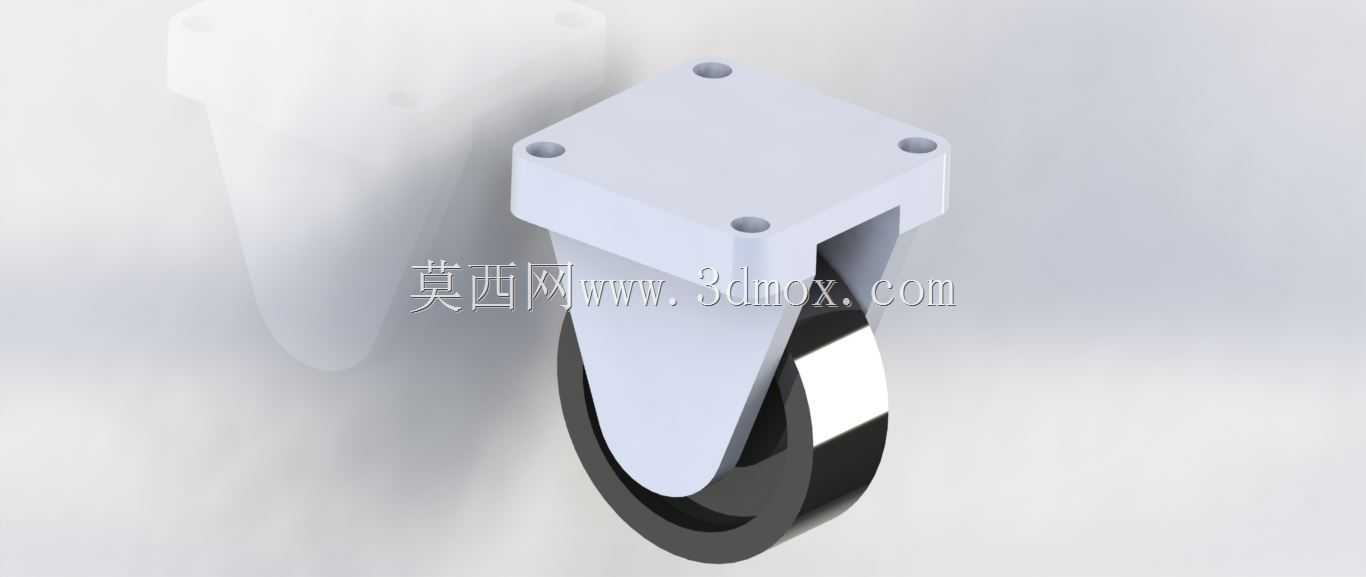

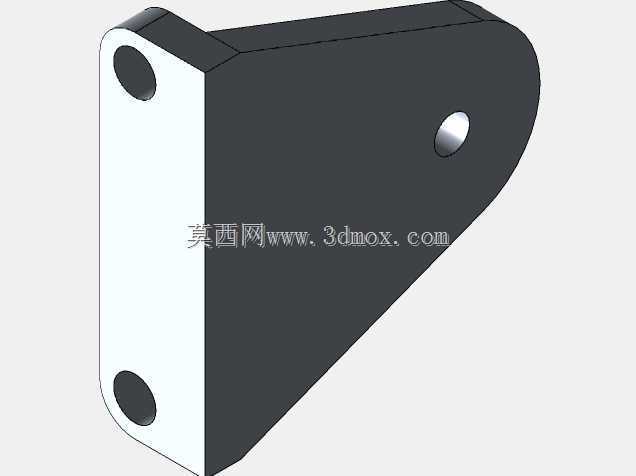

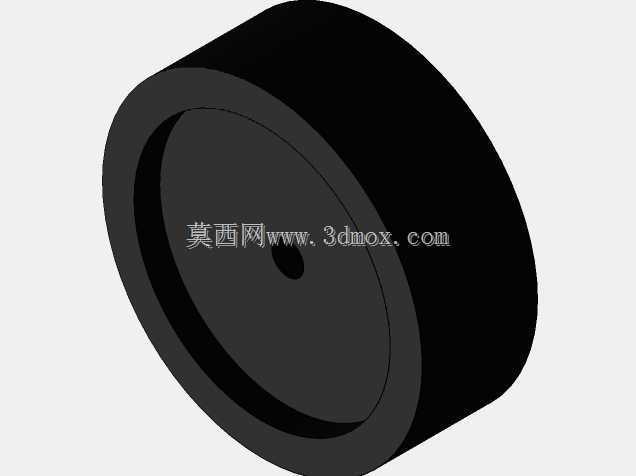

　　轮架部分由两块对称侧板与上方安装座形成刚性叉形结构，侧板向下环抱滚轮轴线，既限制轮体轴向窜动，也为轮轴提供双侧支撑。滚轮采用宽面轮缘设计，接触地面后压强较低，在环氧地坪、水泥地面或钢板通道上滚动时，可减少局部压痕和运行阻力。轮体中部预留轴孔，装配后可绕轮轴自由转动；上方法兰与叉架之间形成回转连接，使滚轮在设备推行过程中随受力方向自动摆转，实现万向转向。

　　从实际布置看，这类脚轮常用于自动化设备底架、检测工装、移动工作台、仓储小车和小型机组底座。单只脚轮需要承担设备自重、附加工件重量以及启动、制动时产生的冲击载荷，因此建模时不能只关注外观轮廓，还要把安装孔位、轮缘宽度、支架壁厚、回转半径和离地间隙表达清楚。方形法兰的外轮廓决定了底盘开孔与螺栓分布空间，四角孔距应与设备底梁或补强板匹配；若安装面较薄，需在底盘内侧增加垫板，避免螺栓拉紧后板面变形。

　　外形边界方面，模型重点呈现法兰板厚度、支架下垂高度、滚轮直径和整体回转包络。设备布局时，脚轮顶部法兰面应与底盘底面贴合，滚轮最低点决定设备离地高度；转向过程中，叉架和轮缘会绕竖直中心摆动，周边管路、电气线槽和外护板需预留避让空间，不能只按静止投影计算占用区域。四只脚轮组合使用时，通常两定两万或全万向配置，万向轮位置应结合推拉高度和转向半径确定；若地面存在接缝、门槛或坡度，还需校核轮径大小与支架开口，防止卡滞。

　　结构建模思路上，法兰板、支承侧板、轮轴和滚轮分别建立实体特征，安装孔采用同轴约束，轮体与支架之间保留转动间隙。宽轮与黑色轮缘的分区有助于表达金属支架与耐磨轮材的装配关系，也便于后续工程图中剖视、标注和BOM拆分。整体结构简洁，受力路径明确，适合作为移动设备行走支承件进行选型参考和三维布局校核。
