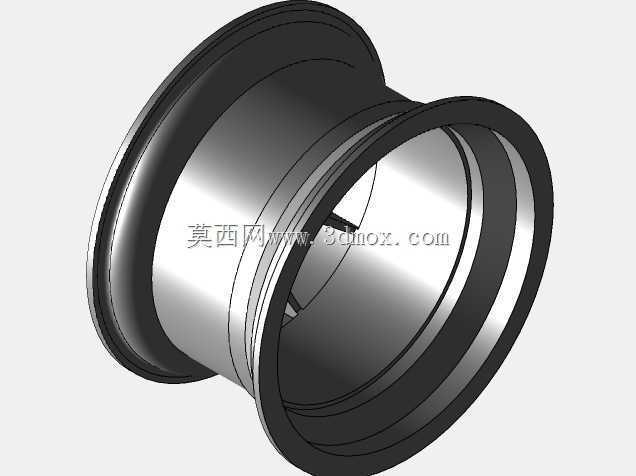

乘用轿车钢制轮辋滚压成型结构设计

　　这套轮辋结构面向常规乘用轿车的钢制车轮总成开发，建模时优先还原了轮辋体的滚压成型截面特征，没有把轮辐、轮毂安装盘等关联部件强行并入，单独把轮辋作为独立构件梳理，方便后续和轮辐、轮胎、气门嘴组件做装配校核。从实际装车场景来看，这类轮辋主要承担轮胎的径向支撑、侧向定位以及行驶载荷传递功能，车辆在铺装路面直行、过弯、经过减速带时，轮辋的胎圈座区域要持续承受轮胎内部气压带来的周向张紧力，轮缘部位则要在轮胎受侧向挤压时限制胎圈脱出，避免急转向或胎压异常时轮胎脱圈。建模过程中先从旋转体基础轮廓入手，先确定轮辋的轴向总宽、胎圈座公称直径、轮缘外沿翻边高度这几个核心边界，再沿轴向逐段绘制槽底、胎圈座、轮缘过渡圆角的截面线，通过回转特征生成主体后，

　　再补充气门嘴安装孔、槽底加强过渡段这些细节。截面过渡处的圆角没有随意简化，滚压成型的钢制轮辋靠薄板多次弯折获得刚性，圆角半径直接影响冲压滚压工序的材料延展率，圆角过小会导致成型时板材局部拉伸过度出现暗裂，圆角过大则会让胎圈座贴合面宽度不足，轮胎装配后密封压紧力不够。轮辋中部的深槽结构是为轮胎拆装预留的操作空间，装胎时把一侧胎圈压入槽底，另一侧才能顺利越过轮缘翻边，这个槽的深度和轴向位置要匹配对应规格轮胎的胎圈直径，槽底过浅会导致装胎时胎圈被硬撬划伤，槽底过深又会无谓削弱轮辋整体的径向抗变形能力。两侧胎圈座带有标准的锥度斜面，装配充气后轮胎胎圈会在气压作用下沿锥面楔紧，既保证周向转动不打滑，也能实现无内胎结构的径向密封。

　　轮缘的外翻边造型做了加厚过渡，车辆靠边停车蹭到路沿石时，外翻边首先承受刮擦冲击，加厚段可以避免轮缘直接变形弯折，日常维保里也能减少因轻微磕碰导致的轮辋报废。和轮辐焊接的配合段预留了均匀的搭接宽度，圆周方向贴合面间隙控制在焊接工艺允许范围内，后续采用二氧化碳气体保护焊沿圆周施焊时，不会出现局部间隙过大导致的焊穿、虚焊问题。气门嘴孔位布置在槽底偏侧位置，孔边做了翻边强化，避免橡胶气门嘴安装后长期受胎压拉扯出现孔边开裂。整个结构的所有尺寸边界都兼容常规轿车轮胎的装配公差，不需要额外修改模具就能对接成熟的滚压、焊接、涂装生产线，建模时保留的所有壁厚均匀特征，也能直接导入有限元分析环境，完成径向疲劳、弯曲疲劳工况的仿真校验。
