卡特轮式挖掘机三维设计模型

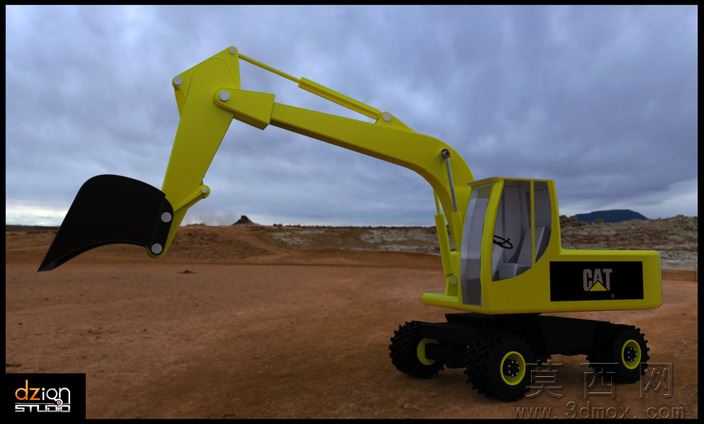

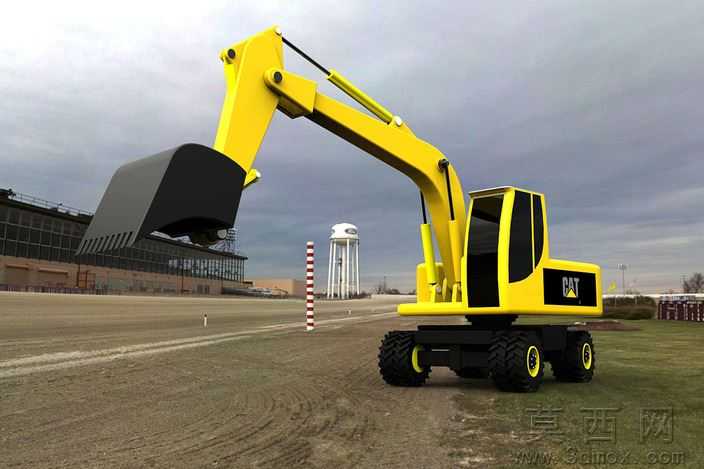

本模型为卡特品牌轮式挖掘机的高精度三维设计成果，建模阶段严格遵循真实轮式挖掘机的尺寸比例开展，首先从底盘行走系统入手，完成轮式行走架、轮胎、轮毂、传动连接结构的基础草绘与特征拉伸，通过参数化约束确定各部件的装配位置，保证轮距、轴距与同型号真机参数一致；随后完成上部回转平台的建模，依次搭建驾驶室框架、动臂基座、液压管路预留位、配重块结构，再对工作装置进行精细化建模，涵盖动臂、斗杆、铲斗以及各铰接点的销轴结构，所有铰接位置均预留合理的运动间隙，可支持后续运动仿真的开展。参数设计层面，模型对挖掘机的作业范围参数进行了匹配设定，包括最大挖掘半径、最大挖掘深度、卸载高度等核心作业参数均参考真机数据进行约束，各部件的壁厚、连接孔位尺寸均符合工程机械设计规范，不存在结构干涉问题。渲染材质环节，模型主体采用工程设备常用的亮黄色哑光漆面材质，还原卡特设备经典的外观配色，铲斗、底盘配重、轮胎等易磨损部件采用深黑色耐磨橡胶或金属磨砂材质，驾驶室玻璃设置半透明反光材质，轮毂边缘添加黄色装饰条细节，场景搭配户外施工场地的地面材质与环境光照，渲染效果真实还原设备在实际作业场景中的视觉状态。结构原理上，模型完整呈现轮式挖掘机的典型结构，轮式底盘负责设备的行走转场，上部回转平台可绕底盘中心做360度回转，动臂、斗杆、铲斗通过液压油缸的伸缩驱动实现多自由度的挖掘、提升、卸料动作，各铰接点的转动副设置符合真实设备的运动逻辑，可直观展示挖掘机的作业动作原理。软件兼容方面，模型提供STEP、IGES通用三维格式，同时包含SolidWorks2011版本的原生文件，通用格式可被UG、Pro/E、CATIA等绝大多数主流三维设计软件打开编辑，原生文件保留完整的建模特征树与装配约束关系，方便使用者根据需求进行参数修改。研发教学应用层面，该模型可作为工程机械专业的教学案例，帮助学生理解轮式挖掘机的整体结构与作业原理，也可用于挖掘机相关产品的研发参考，辅助设计人员开展结构优化、外观改型、运动仿真等工作，同时也可用于施工场景的三维可视化展示、虚拟仿真教学素材制作等场景。
