卡特336履带式挖掘机SketchUp三维模型

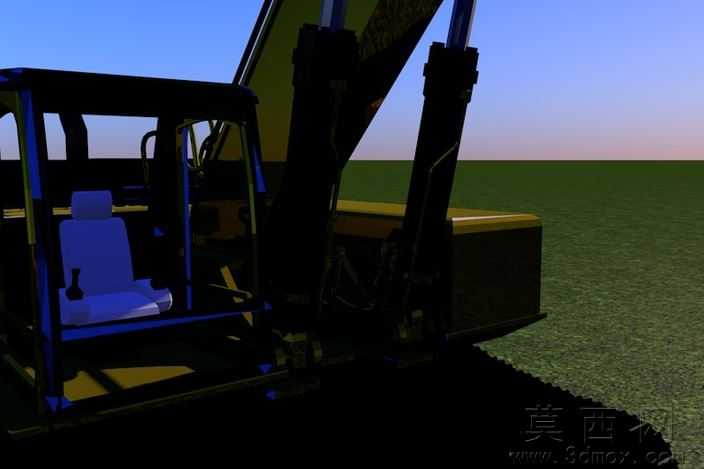

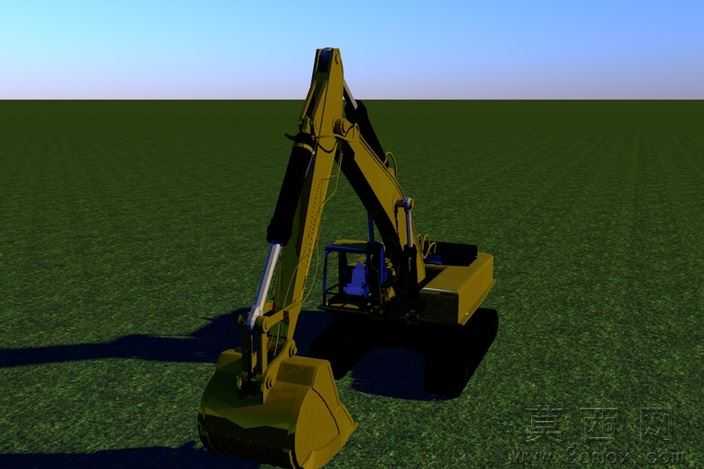

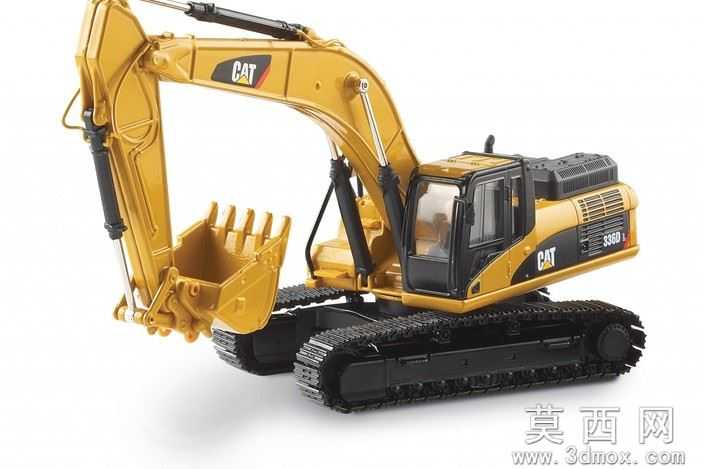

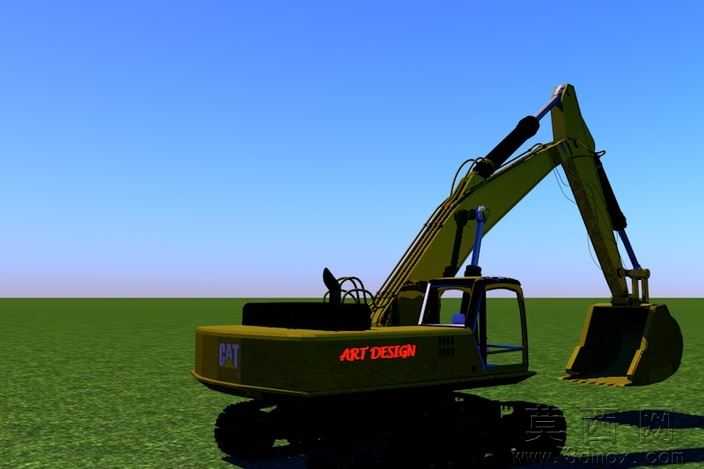

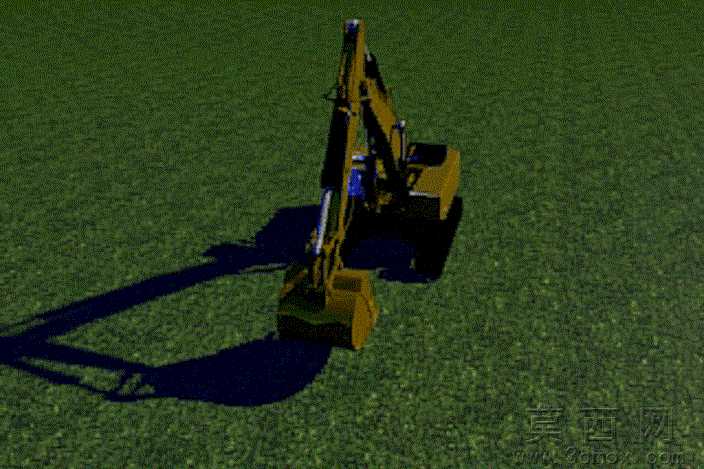

本模型为卡特彼勒336履带式液压挖掘机的高精度三维建模作品，建模过程严格遵循真实工程设备的尺寸比例与结构逻辑，首先通过参考卡特官方公开的设备参数与多视角实拍素材，确定整机长宽高、履带轨距、动臂斗杆长度等核心基准尺寸，在SketchUp软件中先搭建整机骨架线框，依次完成行走机构、回转平台、工作装置、驾驶室、动力舱等模块的独立建模，再进行整体装配校准，确保各部件连接位置、运动间隙完全符合真实设备的结构关系，建模过程中对液压油缸、履带板、铲斗斗齿、散热格栅等细节结构做了精细化还原，避免简化失真。参数设计层面，模型完全匹配真实卡特336E挖掘机的配置逻辑，对应C9发动机的动力舱布局、18%功率提升对应的液压管路排布、加重型动臂斗杆的结构厚度均做了对应设计，同时预留了工作装置的运动副参数，可支持挖掘、回转、行走等动作的模拟演示，驾驶室内部的操作布局、显示屏位置、操纵杆排布也按照真实机型做了还原，匹配设备升级后的新空调压缩机、收音机与MP3播放器的内饰配置。渲染材质部分，模型采用分层材质设置，机身主体使用卡特标志性的工程黄哑光金属漆材质，添加细微的颗粒质感还原真实设备的漆面效果，履带、铲斗等易磨损部件做了金属磨损质感处理，液压油缸活塞杆设置为亮面镀铬材质，驾驶室玻璃添加半透明反光属性，散热格栅、管路等部件分别对应工程塑料、橡胶、金属等不同材质属性，渲染后可呈现出接近真实设备的视觉效果，同时附带独立的效果图文件展示模型的最终呈现效果。结构原理层面，模型完整还原了履带式挖掘机的核心结构，行走部分的履带板、驱动轮、导向轮、支重轮、托链轮完整装配，可模拟履带行走的传动逻辑；回转部分还原了回转支承、回转马达的安装位置，体现上部车体360度回转的结构基础；工作装置部分还原了动臂、斗杆、铲斗与三组液压油缸的铰接关系，可直观展示反铲挖掘作业的动作原理，动力舱部分对应C9发动机、空气管理系统、燃油系统的布局，体现设备满足EPA Tier 4临时排放要求的结构设计。软件兼容方面，本模型原生为SketchUp格式，可兼容SketchUp2018及以上所有版本，同时支持导出为FBX、OBJ、STL等通用三维格式，可导入3ds Max、Blender、SolidWorks等主流三维软件进行二次编辑、动画制作或3D打印处理，模型文件拓扑结构规整，无破面、重面、游离点等建模错误，打开即可直接使用无需额外修复。研发教学应用层面，本模型可作为工程机械专业的教学辅助素材，用于讲解履带式挖掘机的结构组成、液压工作原理、作业动作逻辑，帮助学生直观理解重型工程设备的构造；也可用于工程施工模拟场景搭建，作为土方作业、矿山开采场景的设备素材；还可作为工程机械产品研发阶段的方案参考模型，用于外观验证、布局讨论，同时也适合三维建模爱好者作为工程机械类建模的参考案例，学习工业设备的建模思路与材质渲染技巧。
