汽车盘式制动盘参数化结构设计

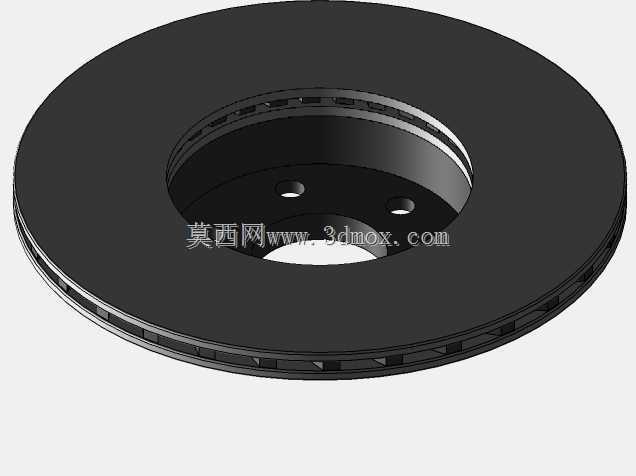

　　盘式制动器是乘用车与轻型商用车底盘制动系统的核心执行部件，这套三维结构围绕通风式制动盘展开，覆盖摩擦工作面、中心安装毂、轮毂定位孔、通风散热筋以及盘体过渡圆角等完整几何特征。在整车实际运行中，制动盘随车轮同步旋转，制动卡钳的摩擦片从两侧夹紧盘体，将车辆动能通过摩擦转化为热能，从而实现减速或停车；相比鼓式结构，盘式制动器散热路径直接、涉水后恢复制动性能快、热衰退风险低，因此广泛用于轿车前轴、高速客车以及频繁启停的城市物流车辆。

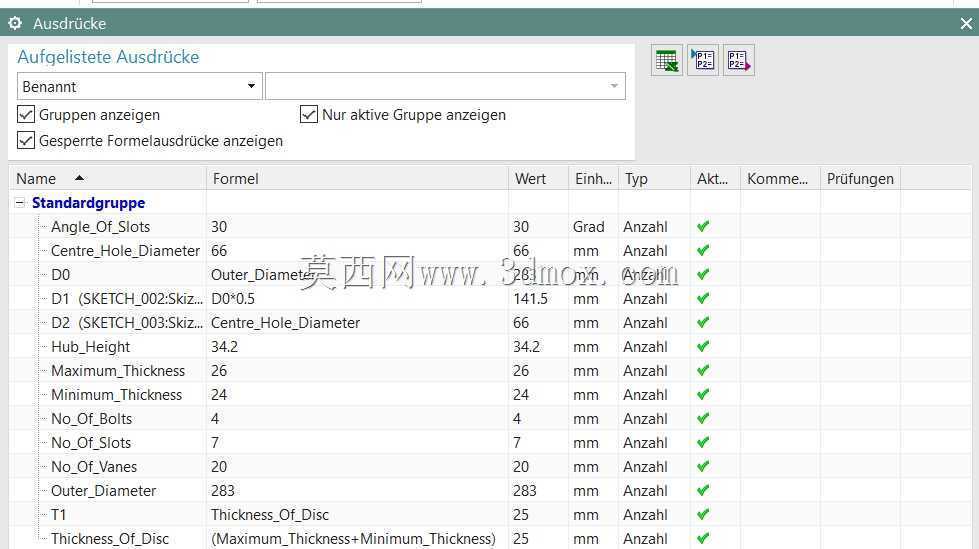

　　从结构设计思路看，该模型采用参数驱动方式搭建，外径、盘厚、轮毂高度、安装孔分布圆、中心孔直径、通风筋数量等关键尺寸均通过表达式关联。调整少数输入参数后，盘体轮廓、摩擦环宽度、毂部拉伸高度与孔位特征可同步再生，避免反复重建草图，能够快速匹配不同整备质量、不同轮辋尺寸的车型平台。设计时需要先明确轮辋内部空间边界：制动盘外径不能与轮辐发生干涉，盘厚要匹配卡钳活塞行程与摩擦片磨损余量，中心定位孔需与轮毂轴头形成可靠径向配合，安装孔则要对应车轮螺栓的节圆直径与数量。

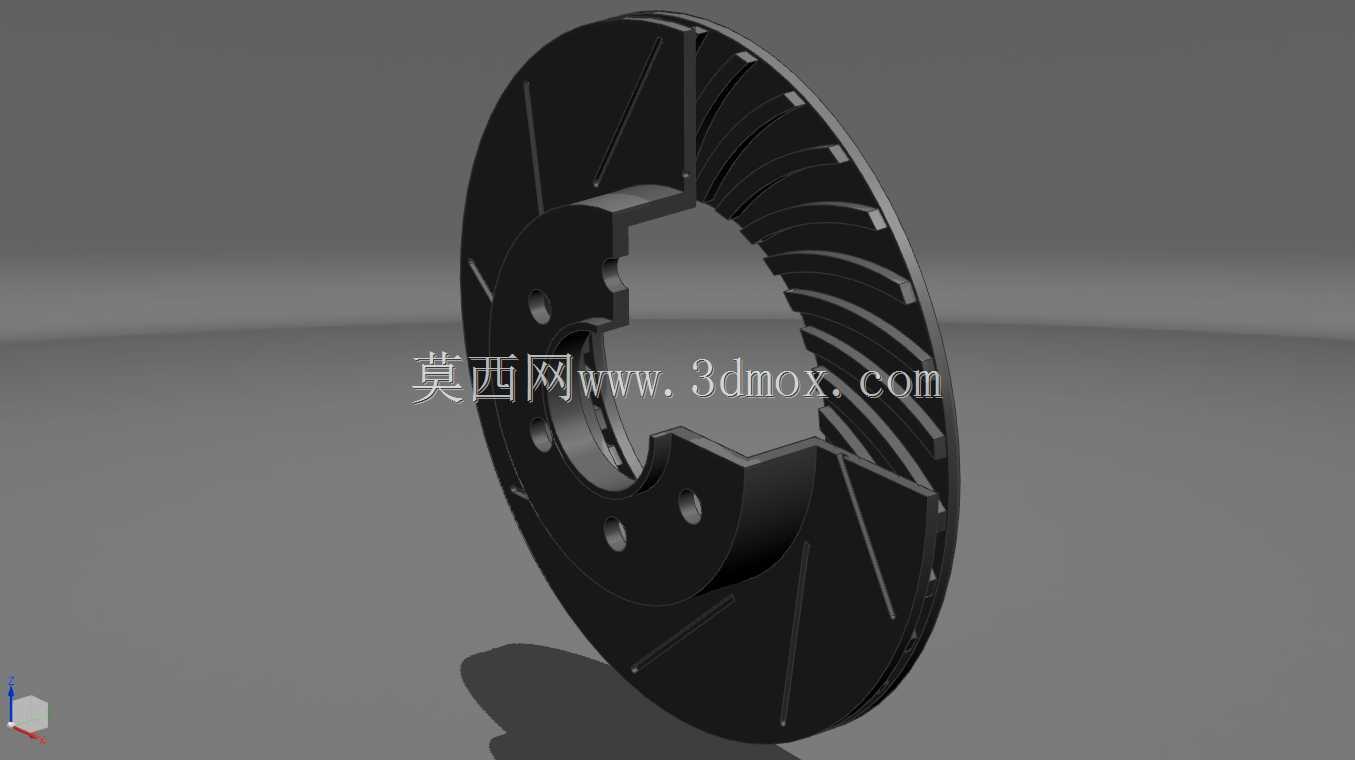

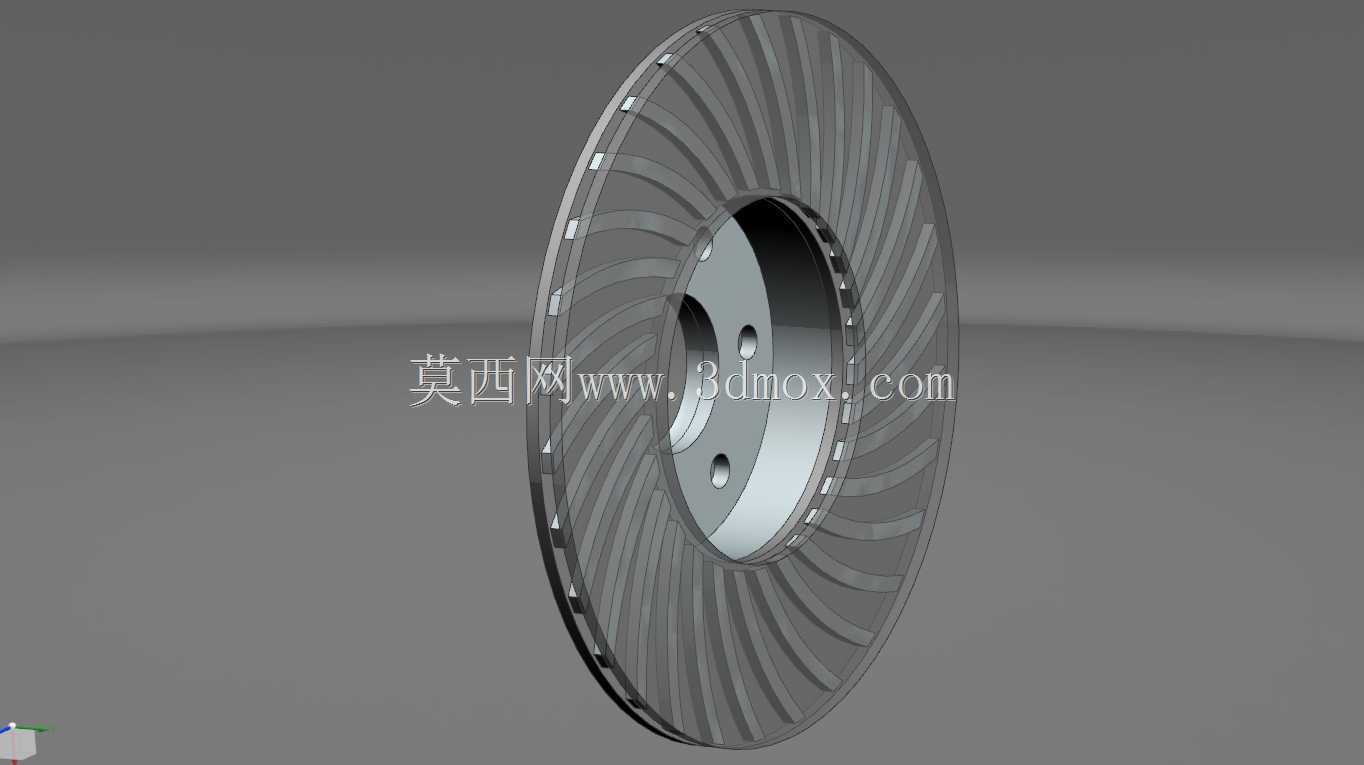

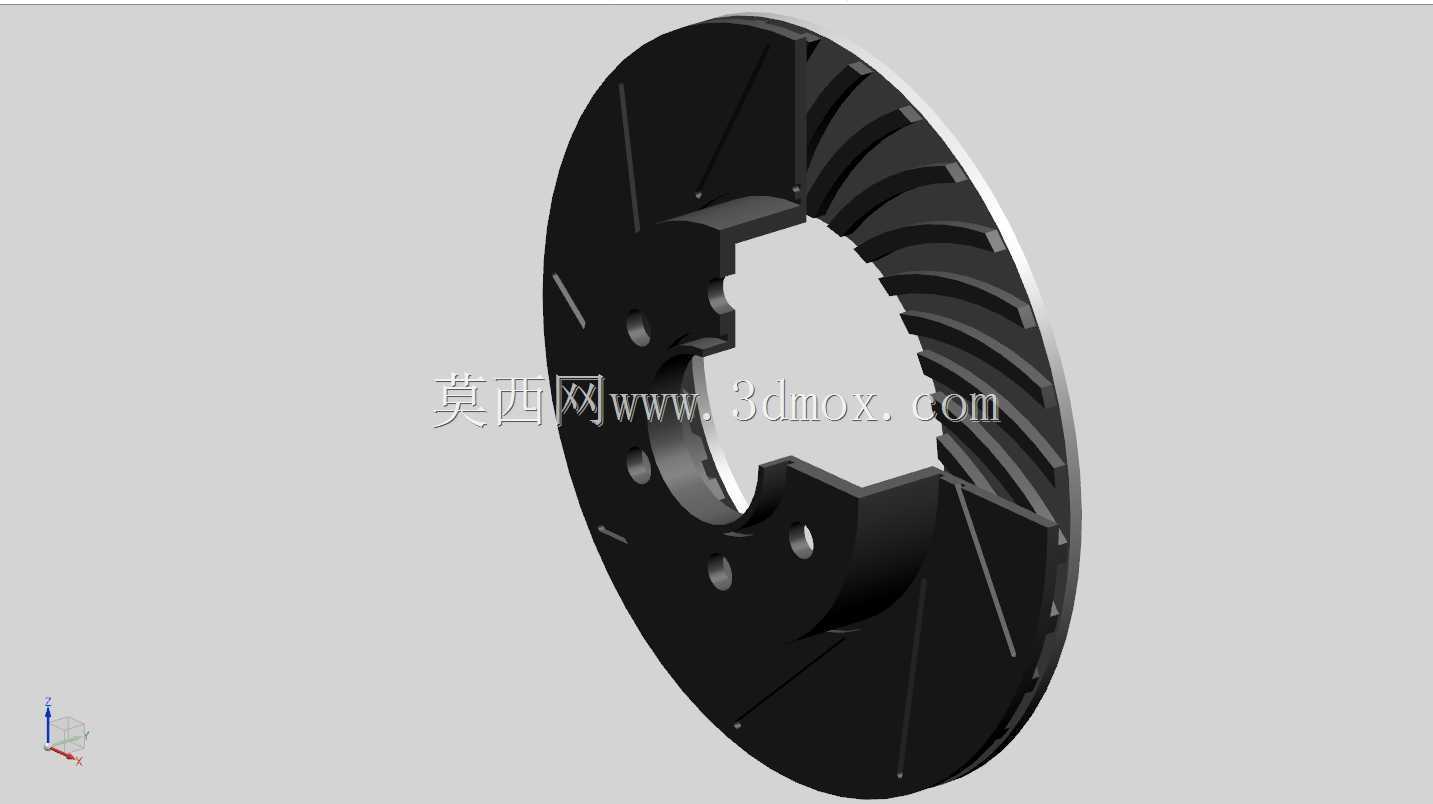

　　通风腔是该类制动盘的重点。双层摩擦盘之间布置径向或略带倾角的散热筋，车辆行驶时气流从盘体中心区域进入，沿筋片间通道向外周甩出，持续带走摩擦热。筋片数量与厚度不能只按强度确定：筋片过密会增加风阻和热应力集中，过疏则降低热容与散热面积；盘体与毂部连接处还要设置合理过渡圆角，缓解制动升温后因温差产生的热裂纹。摩擦面预留的平面度和厚度一致性，直接关系到制动踏板脉动、制动噪声以及刹车片偏磨情况。

　　安装边界方面，中心毂高度决定制动盘在转向节上的轴向位置，摩擦面相对轮毂安装面的跳动量需在加工和装配环节控制；盘背与卡钳、防尘罩、悬架球头之间应保留足够间隙，防止热膨胀后擦碰。对于结构工程师而言，这套参数化模型可用于制动系统方案校核、底盘布置干涉检查、不同载荷等级下的尺寸派生，以及后续工程图、铸造毛坯和机加工余量的设计参考。
