该零件属于乘用车盘式制动系统的核心旋转摩擦件,装配在车轮轮毂法兰位置,随车轮同步转动,制动时由制动钳两侧的摩擦片从轴向夹紧制动盘摩擦环面,通过摩擦作用将车辆动能转化为热能耗散,实现车辆减速或驻车。
从实际装车场景来看,这类打孔通风制动盘多用于乘用车主轮端,在频繁制动、长下坡连续制动工况下,摩擦面会快速积聚大量热量,若热量无法及时散出,会导致摩擦片摩擦系数热衰退、制动踏板脚感变软,严重时还会出现制动盘热翘曲、制动抖动。该结构在制动盘两个摩擦环面之间设计了周向均匀分布的径向通风筋,车辆行驶时轮端气流可从盘体内圈进入通风通道,沿径向向外甩出,形成强制对流散热路径,相比实心制动盘热容量与散热效率提升明显。摩擦环面上均匀排布的钻孔结构,一方面可以在摩擦片贴合时快速排出摩擦接触面间的空气与磨屑,避免水膜、粉尘夹在摩擦副之间降低制动摩擦力,雨天行驶时可快速刮除摩擦面水膜,缩短湿滑路面制动距离;另一方面钻孔也进一步增大了盘体与空气的接触面积,辅助提升散热能力。

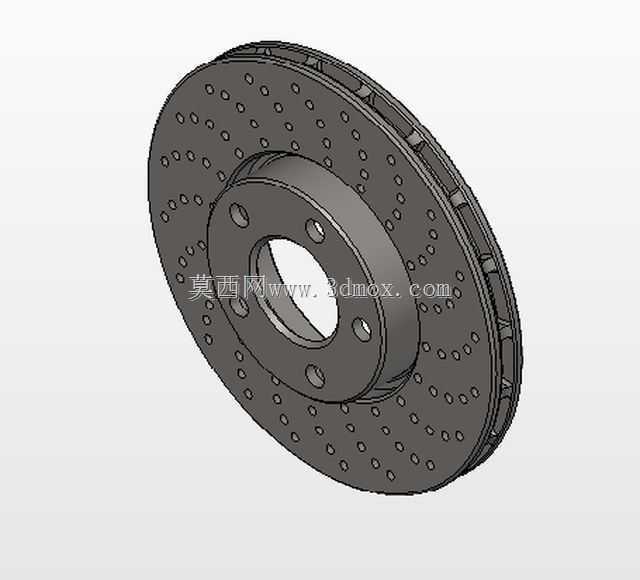

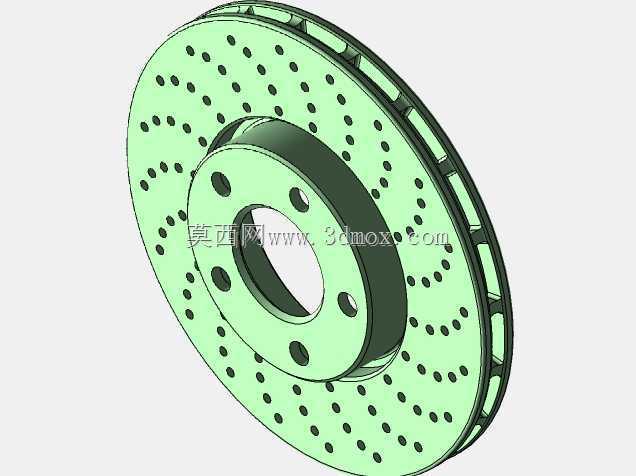

结构设计上,制动盘中心为安装轮毂台阶段,中心通孔与轮毂轴头配合定心,台阶段周向均匀分布5个螺栓过孔,与车轮螺栓、轮毂安装孔位一一对应,安装时制动盘止口端面与轮毂法兰端面完全贴合,保证盘体旋转时的端面跳动量控制在设计公差范围内,避免制动时方向盘出现抖动。摩擦环面与中心安装台之间通过过渡盘肩连接,通风筋沿径向呈流线型排布,既作为两侧摩擦面的连接支撑结构,又构成散热风道,筋条的厚度、数量经过匹配,在保证盘体整体刚性、避免制动时摩擦面产生过大形变的同时,尽可能提升通风流量。
建模过程中需要重点控制几个安装边界:中心安装止口的直径与配合公差直接决定制动盘的同轴度,螺栓孔分布圆直径、孔位角度必须与对应轮毂、车轮的安装参数完全匹配,摩擦环的外径、厚度需要和对应制动钳的摩擦片间隙、活塞行程适配,盘体总厚度、通风道轴向宽度要预留摩擦片正常磨损后的补偿空间,摩擦面的平面度、两端面平行度需要满足制动件的形位公差要求。钻孔的排布采用周向阵列、多圈错位分布的方式,避免孔位沿径向形成连续应力槽,同时保证摩擦片在整个制动行程内,接触面上的钻孔占比均匀,不会出现摩擦片局部受力不均导致的偏磨。这类制动盘在整车制动系统匹配、底盘零部件选型、维修替换件开发场景中,都可以作为结构参考,清晰展现通风打孔制动盘的完整结构特征与装配逻辑。
