连杆式快速返回传动机构

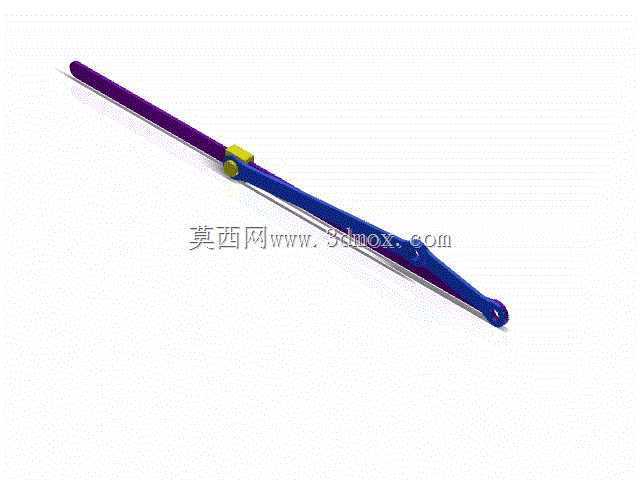

　　该机构以长行程连杆作为核心传力构件，整体呈细长杆状布局，杆身沿长度方向设置两处铰接端孔，中部配置滑块与导向配合结构，可将主动件的连续回转运动转化为从动端的往复直线运动，并利用行程速比特性实现工作段平稳推进、空回段快速退回的动作逻辑，在需要缩短非作业辅助时间的往复式设备中十分常见。

　　从实际应用场景看，这类快速返回机制常用于送料装置、推送工位、插拔机构以及小型工装的往复驱动环节。工作行程中，连杆受力路径较长，运动速度相对平缓，有利于保证推送、压紧或定位过程的稳定性；返回行程不承担主要工艺载荷，机构通过铰接点位置与杆长比例的配合，使从动件在较短角位移内完成退回，从而减少设备等待时间，提升节拍效率。

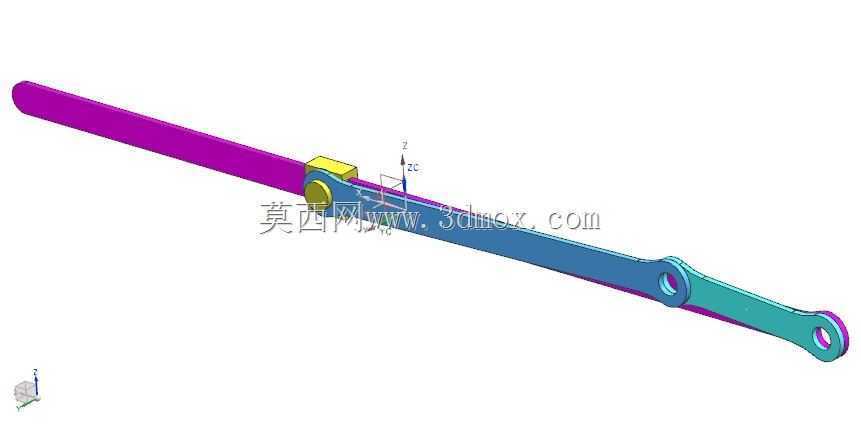

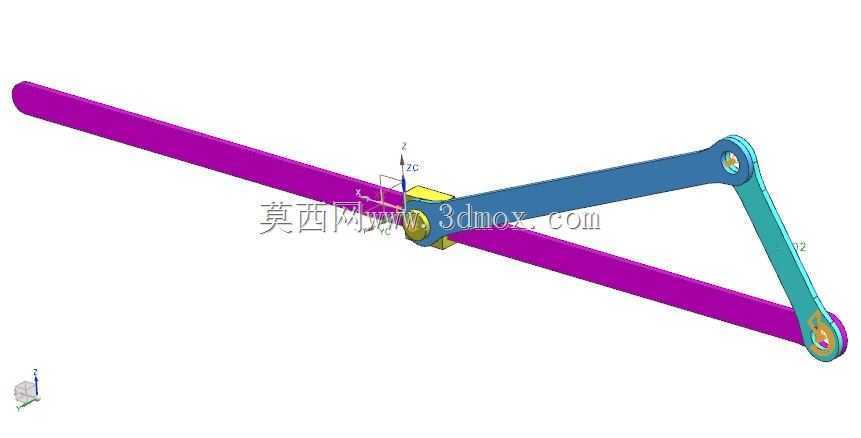

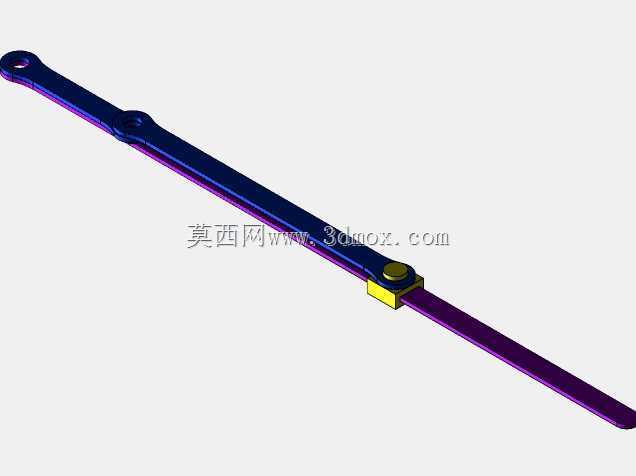

　　结构设计上，长连杆两端的圆孔分别承担铰接与输出连接功能，孔位同轴度和杆身直线度会直接影响运动卡滞程度。中部滑块与杆体形成移动副，滑块外形方正，便于嵌入导轨或滑槽内约束侧向位移；铰接销轴穿过连杆与滑块区域，将回转输入与直线导向耦合在一起。杆身采用变宽度过渡，靠近端部铰接孔处保留足够材料厚度，以降低孔边应力集中，中段则在满足刚度的前提下控制截面尺寸，减少运动惯量。

　　安装边界方面，细长杆在展开状态下占据较大水平空间，布局时需同时校核工作端极限位置、滑块导轨长度以及连杆摆角范围。两端铰接孔的中心距决定从动件行程，销轴直径与孔壁间隙影响回程冲击和定位重复精度；滑块与导向槽之间应保留合理配合间隙，既要避免高速退回时卡阻，也要限制横向窜动。若用于高频往复工况，还需在铰接孔、滑块接触面考虑耐磨衬套或润滑结构，使机构在长期快速换向过程中保持运动平顺。
