深沟球滚珠轴承装配结构三维数模

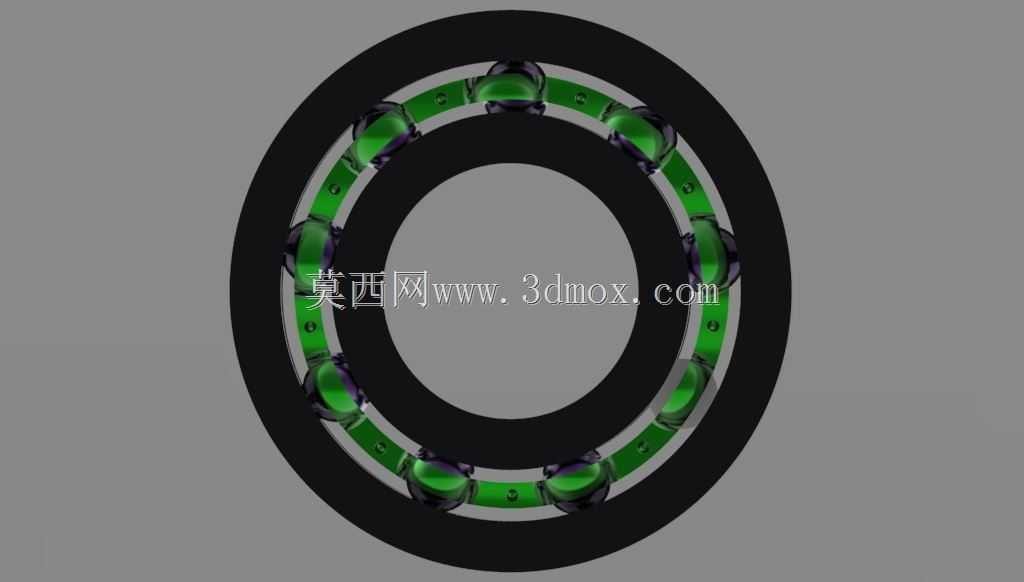

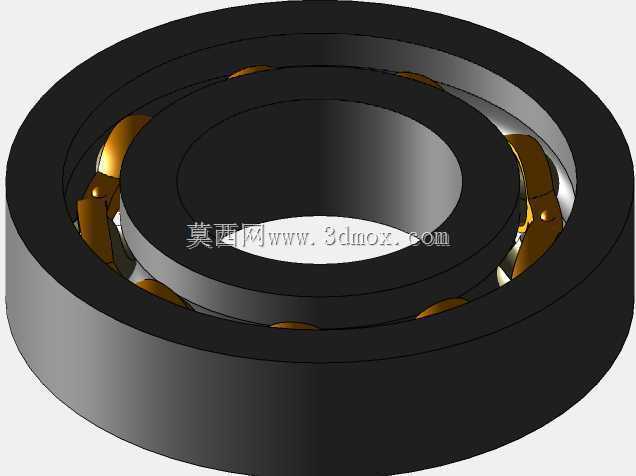

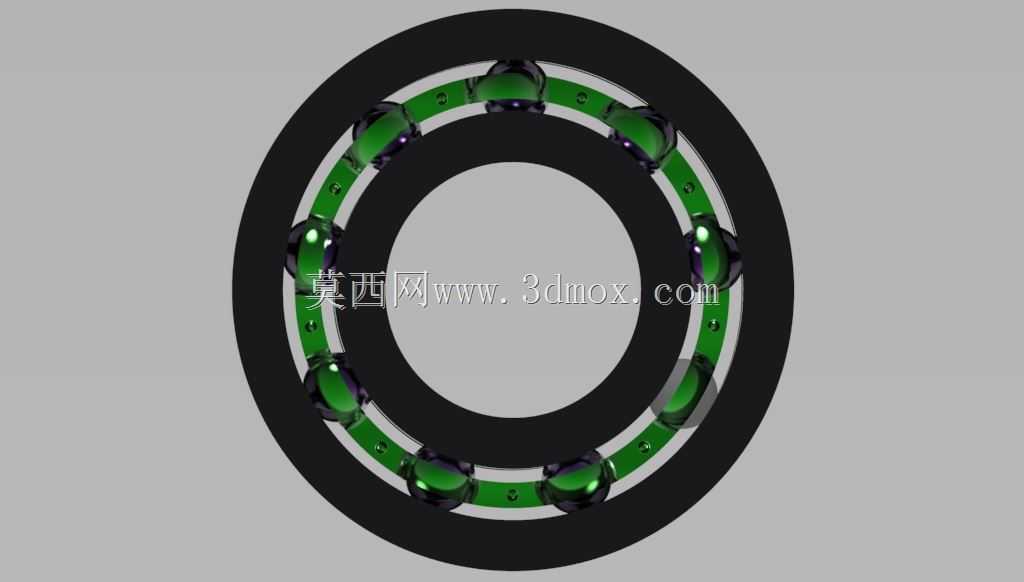

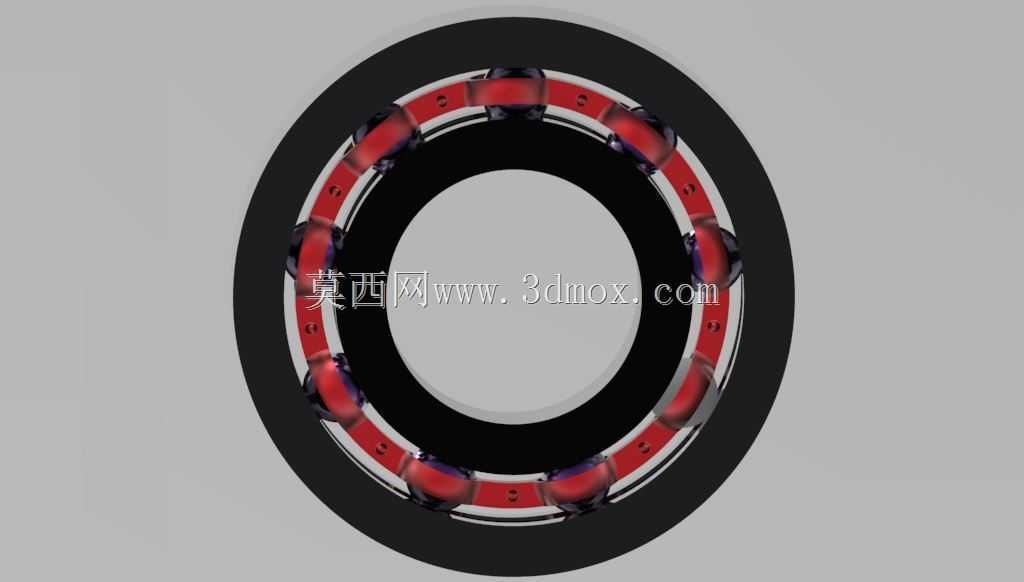

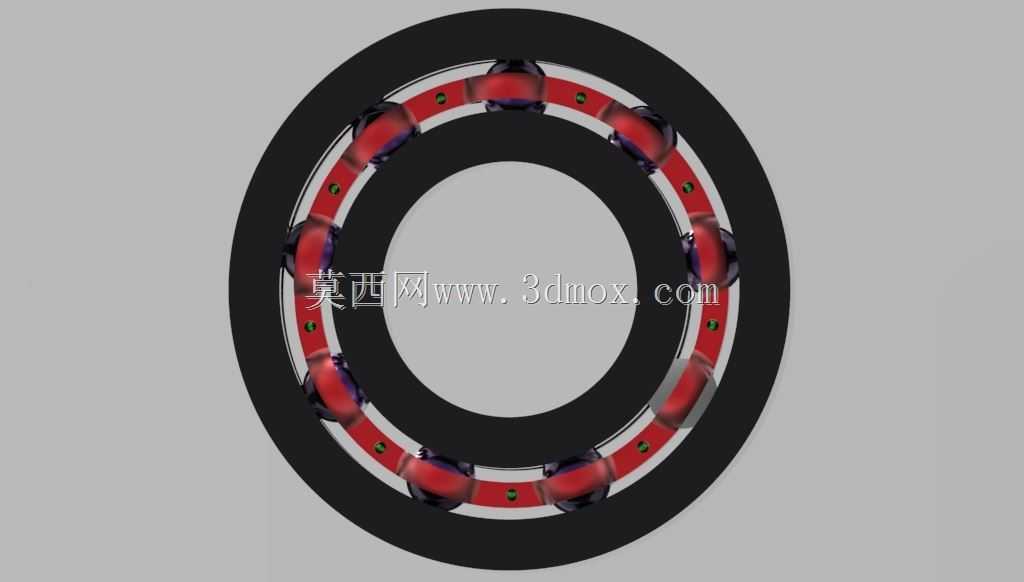

　　这套滚珠轴承三维数模完整还原了深沟球轴承的装配组成，包含外圈、内圈、滚动钢球与保持架四个核心零件，各部件按实际装配约束完成配合，可直接用于旋转支承结构的方案校核、运动演示与选型参考。从实际设备应用场景来看，这类轴承广泛布置在交流稳压设备的调压转轴、中小型电机输出端、风机叶轮支承、输送机辊筒、机床进给轴以及各类低速旋转工装中，核心作用是为回转零件提供径向支承，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低转动阻力与磨损速率。数模建模过程中优先保证滚道与钢球的配合逻辑：内圈外圆柱面与外圈内圆柱面均加工出弧形深沟滚道，滚道曲率半径略大于钢球半径，使钢球与滚道形成赫兹接触，既保证滚动体可沿滚道顺畅公转，

　　又能限制钢球径向窜动；保持架采用兜孔式结构，均匀分隔每一颗钢球，避免滚动体在运转过程中相互接触碰撞，同时引导钢球进入承载区，优化轴承内部载荷分布。外形与安装边界层面，模型严格遵循标准深沟球轴承的尺寸逻辑：内圈内孔为基准安装面，与转轴轴颈采用过渡或小过盈配合，外圈外圆柱面与轴承座孔形成定位配合，两端面预留轴向定位台阶，可适配轴用弹性挡圈、轴承端盖等轴向限位结构；装配后内圈随转轴同步旋转，外圈固定于座孔内，钢球沿滚道滚动实现回转支承。结构设计上，深沟球轴承的滚道与钢球接触角在无轴向载荷时接近零，承受径向载荷时接触状态稳定，轴向承载能力随径向游隙增大而提升，建模时保留了合理的径向游隙，避免过约束导致运转卡滞。

　　保持架的兜孔间隙也做了写实还原，既约束钢球周向间距，又给滚动体留出热膨胀与润滑储油空间。整套数模的装配关系清晰，各零件可单独拆解查看结构细节，能够帮助结构设计人员快速理解轴承内部构造，在轴系布局时核对安装尺寸、规划支承跨距，也可用于设备运维场景的装配指导，直观展示轴承各部件的配合位置与拆装顺序。
