汽车底盘转向横拉杆连接端头结构

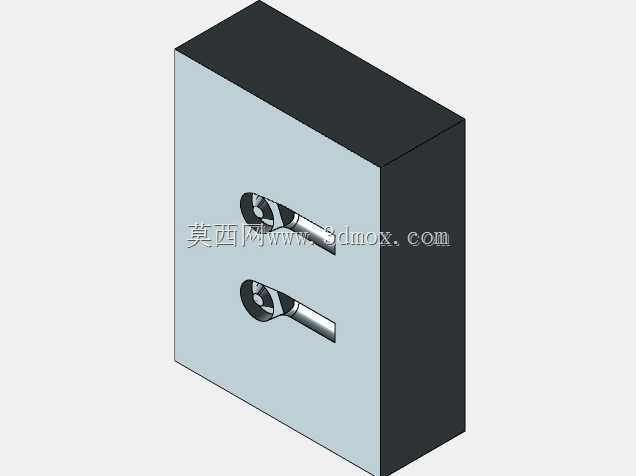

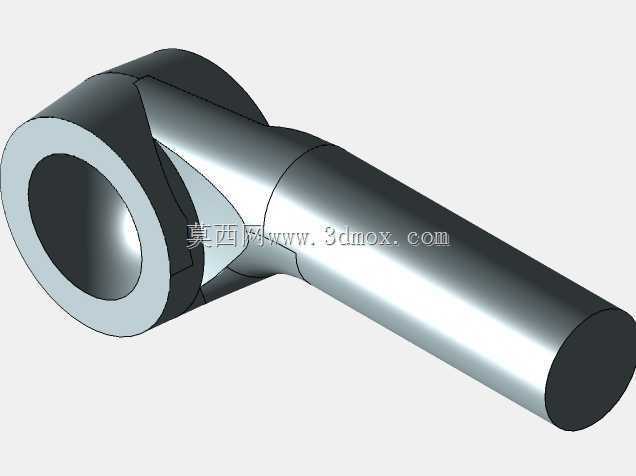

　　该零件为汽车底盘转向系统中横拉杆的端部连接构件，在整车行驶过程中承担转向力传递与轮端定位的核心作用，一端通过带通孔的环形座体与转向节或转向摇臂形成铰接配合，另一端的圆柱杆段用于对接拉杆调节套筒，可通过螺纹旋合长度调整前轮前束参数，适配不同轴距、轮距的乘用车与轻型商用车底盘布置需求。

　　从实际装车边界来看，环形铰接座的内孔需压装耐磨衬套或球头销组件，座体上下端面为铰接安装的贴合限位面，建模时需严格保证内孔轴线与杆段轴线的空间夹角，该角度直接决定转向运动过程中拉杆的运动轨迹，若角度偏差过大，会导致转向时轮胎出现异常磨损、转向回正力矩不均，甚至在极限跳动工况下发生运动干涉。杆段外圆预留螺纹加工余量，三维建模阶段将杆体按光轴实体构建，后续工艺中滚压外螺纹，与调节套筒的内螺纹形成长度可调的连接副，锁紧螺母贴合套筒端面后即可固定拉杆有效工作长度。

　　结构设计上，座体与杆体的衔接位置采用大圆弧过渡造型，避免直角拐角造成的应力集中：车辆经过颠簸路面时，该衔接区域会反复承受交变拉压与冲击载荷，圆弧过渡可将峰值应力分散至更大的壁面区域，杜绝长期服役后出现疲劳断裂风险。座体的壁厚选取兼顾轻量化与刚性需求，在保证铰接孔挤压强度的前提下去除多余实体材料，降低底盘非簧载质量，提升悬架响应速度。

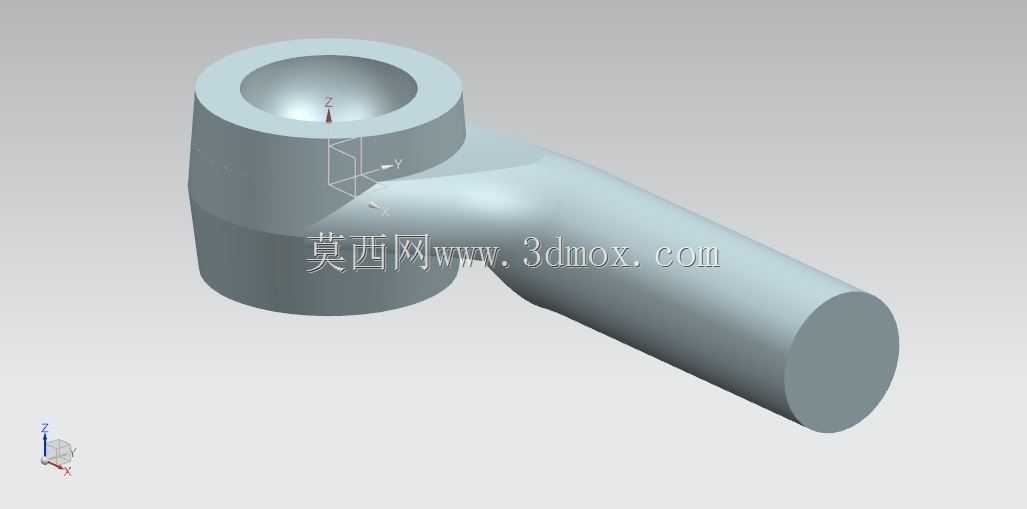

　　建模过程中优先采用旋转指令构建环形座体的基础实体，保证内孔、外圆的同轴度公差；杆体部分通过拉伸生成圆柱主体，衔接区域的变径曲面采用扫掠方式生成顺滑过渡面，后续对所有锐边进行倒圆角处理，完全匹配铸造或锻造毛坯的工艺成型要求，后续数控加工时仅需对内孔、杆端螺纹部位进行精密切削，其余非配合面保留锻造成型的毛坯质感。

　　装配校核阶段需将该构件纳入转向系统整体运动仿真，模拟方向盘从左极限到右极限的全行程转动，同时叠加悬架上下跳动的复合工况，验证端头与周边制动管路、悬架摆臂、轮毂内侧的间隙是否满足动态安全要求，避免转向最大转角位置出现零件磕碰。该零件的失效形式多为铰接孔衬套磨损、衔接部位疲劳裂纹，建模时预留的衬套压装间隙、过渡圆角参数均参照成熟量产车型的底盘零件设计规范，可直接用于转向系统的结构选型参考与教学演示。
