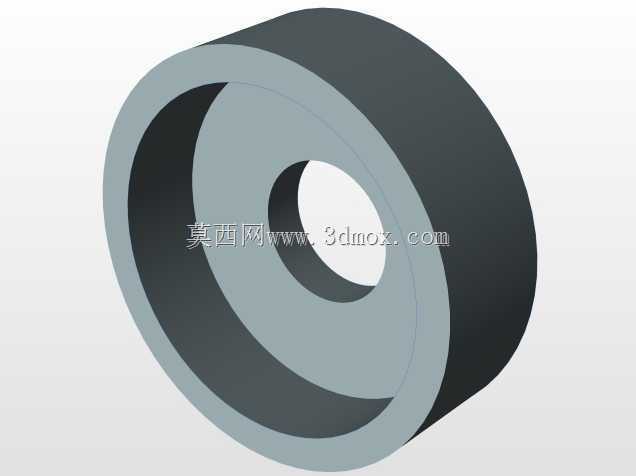

单片摩擦式离合器传动接合机构

　　单片摩擦式离合器是机械传动系统里承担动力通断控制的基础部件，这类结构在中小功率工业传动、轻工输送设备、小型动力机组以及教学实训台架中都有广泛应用。它布置在动力输出端与负载输入端之间，核心作用是在主轴持续运转的状态下，通过可控的接合与分离动作，切断或恢复转矩传递，避免负载端直接刚性启停带来的冲击，也能在过载工况下通过摩擦面打滑提供一定的保护余量。

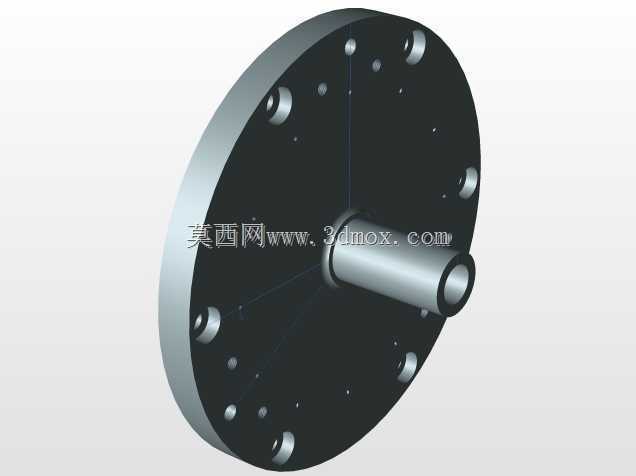

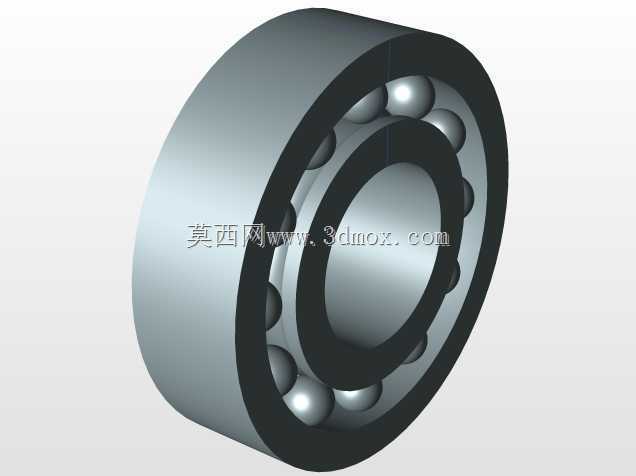

　　从结构设计逻辑来看，这套单片离合器采用单摩擦副布局，整体轴向尺寸紧凑，没有多片离合器叠片组的复杂油路与间隙补偿结构，维护门槛更低。主动侧通常与飞轮或者动力轴法兰连接，从动摩擦盘位于压盘与主动摩擦面之间，接合时压紧机构向压盘施加轴向正压力，依靠摩擦面之间的摩擦力将主动端转矩传递到从动轴；分离状态下，分离拨叉推动分离轴承带动压盘卸载，摩擦面之间出现均匀间隙，主动端转动时从动侧不再被带动，实现动力脱开。

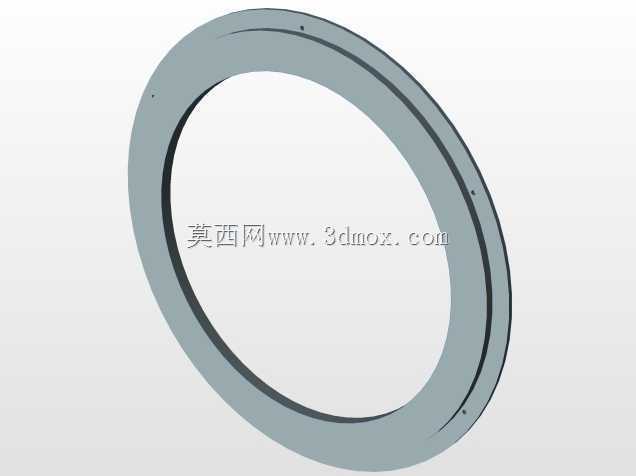

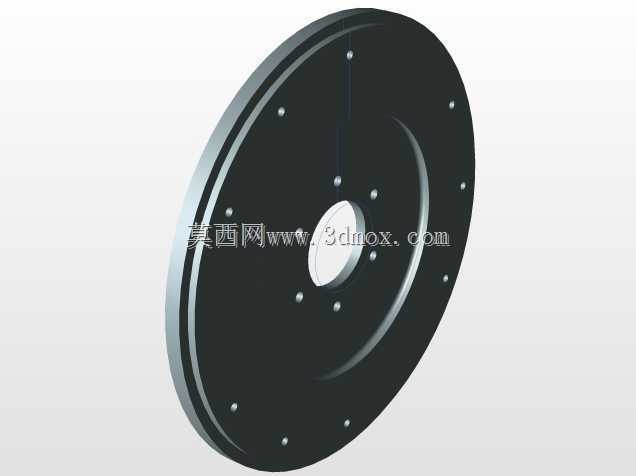

　　建模过程中需要重点把控几个配合边界：首先是摩擦盘的有效摩擦半径，它直接决定额定转矩容量，摩擦面的内外径差值不能过小，否则在相同压紧力下可传递的转矩会明显不足，同时还要预留摩擦衬片磨损后的行程补偿空间，压盘的轴向移动行程通常控制在几毫米量级，既要保证分离时摩擦面完全脱开不拖滞，也要避免行程过大导致操纵机构行程冗余、接合响应变慢。

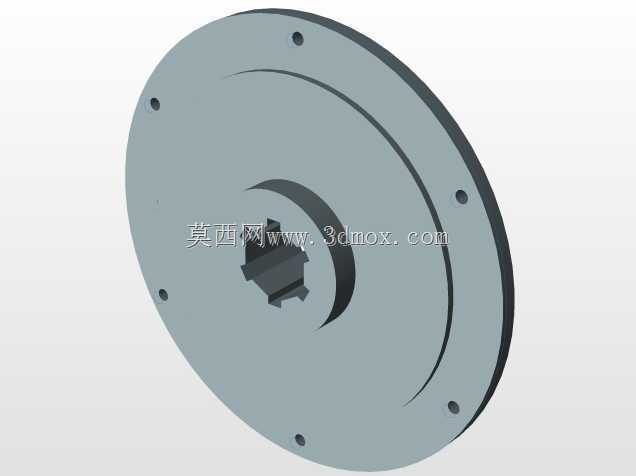

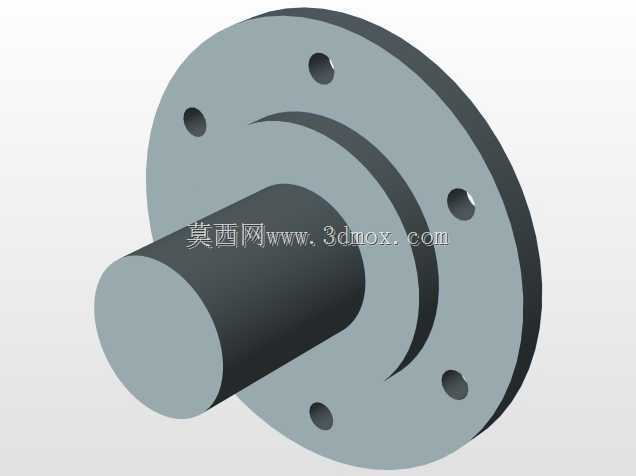

　　安装边界方面，离合器整体与轴系保持同轴布置，主动连接法兰的止口尺寸需要和动力端输出法兰匹配，从动盘通过花键和从动轴配合，花键的侧隙要控制在合理范围，间隙过大会在接合瞬间产生冲击异响，间隙过小则会出现卡滞、分离不彻底的问题。外壳或者支撑法兰上的安装孔位采用圆周均布布局，保证装配后压紧力沿周向均匀分布，不会出现压盘偏斜、摩擦面局部接触的问题。

　　实际工况里，这类单片离合器的接合过程是渐进式的：压紧力逐步上升时，摩擦面先经历滑磨阶段，两端转速逐渐同步，之后进入完全接合的刚性传扭状态。设计时需要校核滑磨工况下的热容量，频繁启停的场景要适当加大摩擦盘的热容量，避免衬片过热磨损加剧。和多片结构相比，单片结构的转动惯量更小，从动侧的转动零件质量轻，换挡或者接合时的同步阻力更低，对于需要频繁通断动力的中小转矩场景，这种结构的拆装、摩擦片更换都更便捷，不需要拆解多层叠片就能直接检查摩擦面磨损状态，在通用传动设备的配套设计里是性价比很高的离合方案。建模时所有配合面、花键参数、压盘杠杆的运动行程都按照实际装配关系搭建，能够直接用于结构干涉检查、运动模拟以及后续的工程出图参考。
