汽车改装十辐式轮毂轮辋结构设计

　　这套轮辋三维结构面向乘用车辆行走系统的改装与配套设计场景，核心作用是承接轮胎安装、传递底盘行驶载荷，同时兼顾外观造型的定制化需求。轮辋作为车轮的核心承载基体，外圈为环形轮缘结构，预留标准轮胎胎圈配合位，可匹配对应规格的民用乘用车轮胎，轮缘内侧设置胎圈座凸台，保证轮胎充气后轴向定位可靠，车辆行驶过程中不会出现胎圈滑移、脱圈风险。

　　从结构布局来看，该款轮辋采用十辐放射式支撑设计，辐条从中心轮毂座向外均匀发散，相邻辐条之间留出大面积镂空区域，既可以降低轮辋整体自重，减少行走系统非簧载质量，提升悬架响应速度，也能为制动盘、制动卡钳留出充足散热空间，车辆连续制动时热量可通过镂空空隙快速散出，避免制动热衰减。中心部位设置一体式轮毂安装座，预留中心定位孔与周向螺栓过孔，安装边界与车辆轮毂轴头、固定螺栓的配合尺寸匹配，装配时中心孔承担径向定位作用，周向螺栓均匀锁紧后可将驱动力、制动力以及转向侧向力均匀传递至整个轮辋，避免局部应力集中。

　　设计过程中首先确定轮辋的名义直径、轮缘宽度两个核心边界参数，再反向推导胎圈座的径向尺寸与轴向安装位置，保证轮胎装拆空间符合常规扒胎设备的作业范围。辐条造型采用变厚度过渡设计，靠近中心安装座的位置辐条截面厚度更大，承载截面面积随载荷传递路径逐步变化，从中心向外圈辐条厚度平缓收窄，既规避了截面突变带来的应力集中问题，也让整体造型更具视觉张力。轮辋外圈的轮缘部位做加厚处理，应对车辆过坑、侧方挤压路沿时的冲击载荷，避免轮缘变形导致轮胎密封失效。

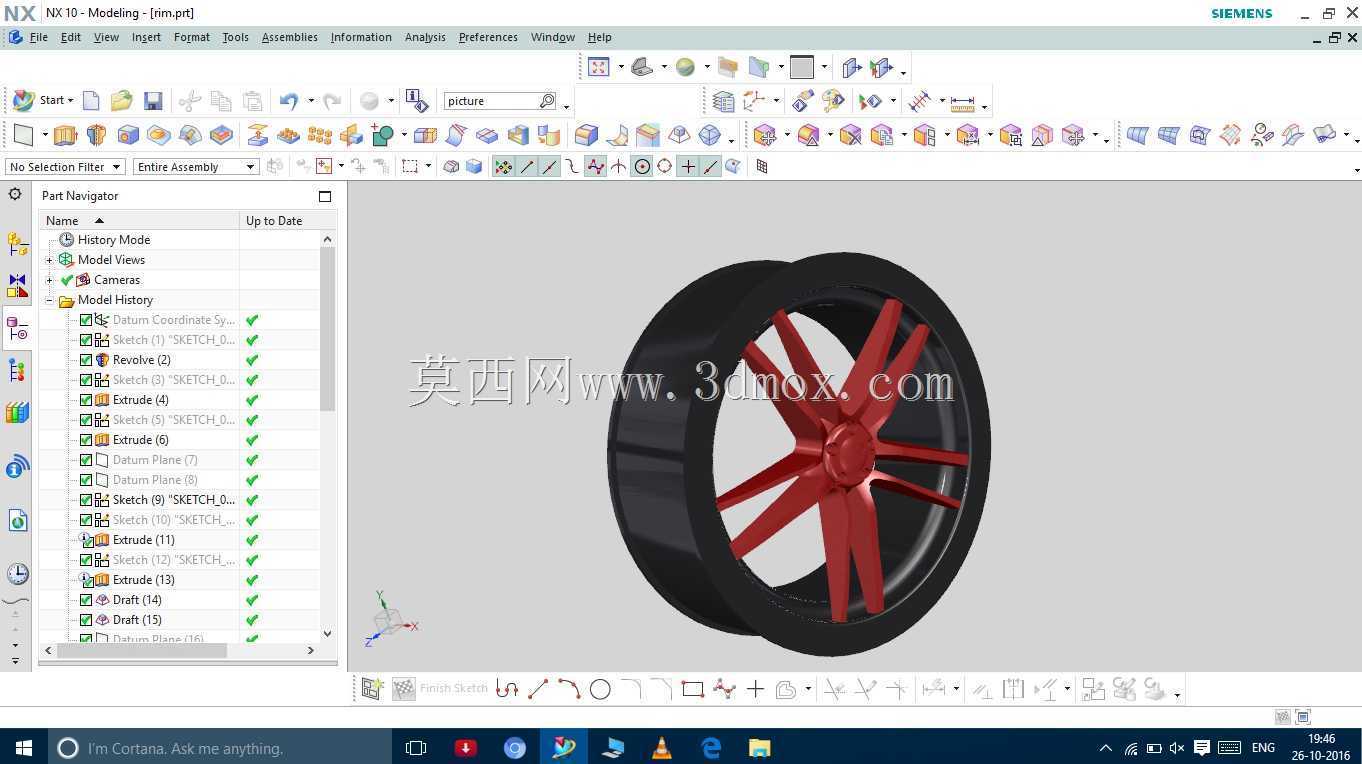

　　在整车装配场景下，该轮辋的轴向偏距经过校核，安装后轮辋外侧面与翼子板的边界间隙满足转向跳动、悬架上下行程的运动包络要求，打满方向时轮胎不会与翼子板内衬、悬架摆臂发生运动干涉。镂空辐条的空隙尺寸也经过校验，可兼容多活塞改装制动卡钳的安装空间，不需要额外加装垫片即可避开制动部件。日常使用场景中，该结构既可以用于民用代步车的外观升级，也可作为底盘教学、行走系统结构演示的三维样件，工程师可在该模型基础上调整辐条数量、轮辋宽度、偏距参数，衍生出适配不同车型的系列化轮辋方案，建模过程中所有特征参数保留可编辑状态，修改直径、孔距参数即可快速适配不同轴头规格，大幅缩短同类型车轮部件的开发周期。
